[DIY] 올뉴모닝(TA) + 아이패스 블랙 ITB-5000HD Plus 장착

올뉴모닝(JA) 블랙박스를 장착하기로 했다.
해치백 스타일차는 후방에 블랙박스 설치가 꽤 까다로운 편이다.
먼저 트렁크부분 커버를 빼준다.
십자 드라이버 나사 하나 풀어주고 틈에 일자 드라이버 넣고 땡기면 빠진다.

가운데 아래 동그란부분이 블랙박스 후방모듈 설치 지점이다.
여기서 바로 뒷좌석쪽으로 선이 넘어가면 작업이 엄청 편해지는데 선이 보이고 미간상 좋지 않다.
그래서 어렵지만 보기좋은 방식을 택한다. 그래서 위에서 트렁크 커버를 뺀것이다.
사진처럼 블랙박스 배선이 지나간다.

먼저 뒷좌석에서 트렁크쪽으로 블랙박스 후방케이블을 빼야한다.
일회용 옷걸이를 이용해서 테이프를 붙여서 빼면 쉽다.

이 부분쯤에서 시작해서 옷걸이를 건뒤 뒤로 뺀다.

선을 트렁크 문짝 주름선을 타고 다시 집어 넣야한다.
이부분부터 힘들어 진다.

트렁크부분에서 주름선까지 옷걸이를 이용해서 집어넣다보면 나오게 된다.
이걸 말로 표현하긴 어렵다. 안쪽에 넣어보면 배선을 따라 갈수 있다.

후방모듈의 케이블은 유리사이로 껴서 숨긴다.
그런데 그냥 끼면 선이 얇아서 안꽂힌다.
흡음 테이프로 선을 감싼 후 넣으니 꽉 꽂혔다.
혹시나 흡음 테이프가 없다면 일반 절연테이프로 선을 감싸도 될것 같다.

후방케이블을 위와 같은곳으로 들어간다.

후방쪽 선정리가 끝나면 앞으로 넘어가자..

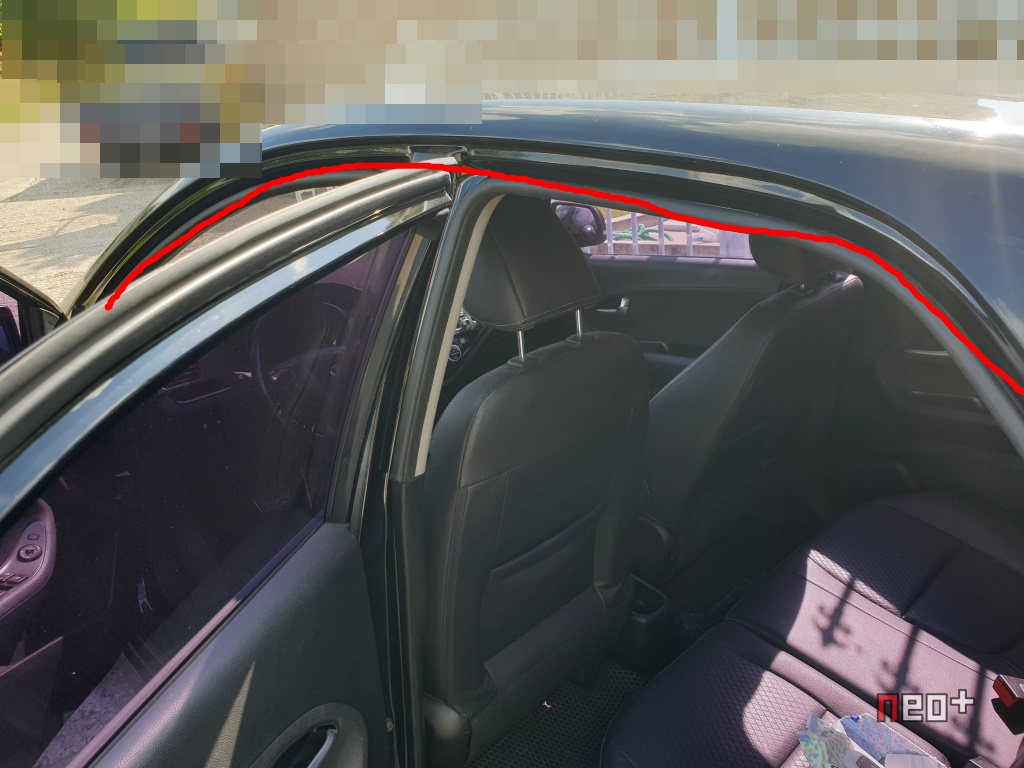

C필러 B 필러를 지나 A필러쪽으로 넘어간다.

작업 편의를 위해 룸미러를 제거한다.

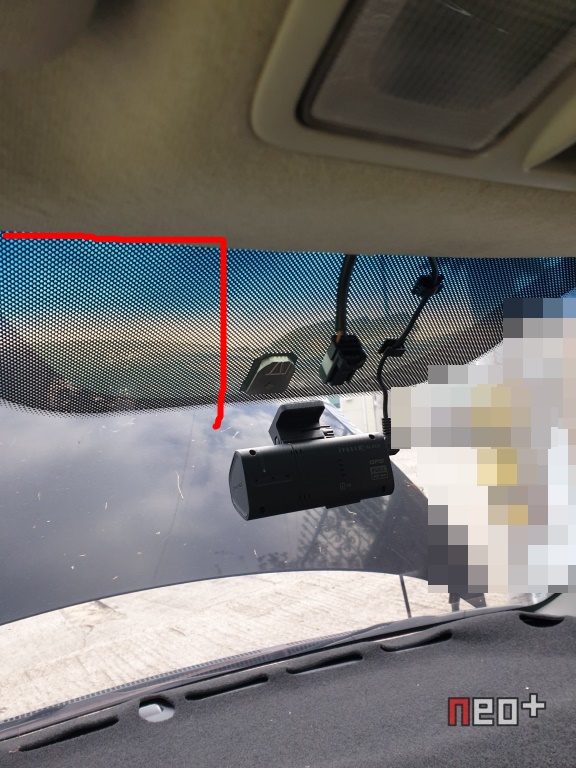

사진에 보이는건 기존에 장착해 되어 있던 아이트로닉스 ITB-100HD SPW.
제거없이 추가로 장착한다.

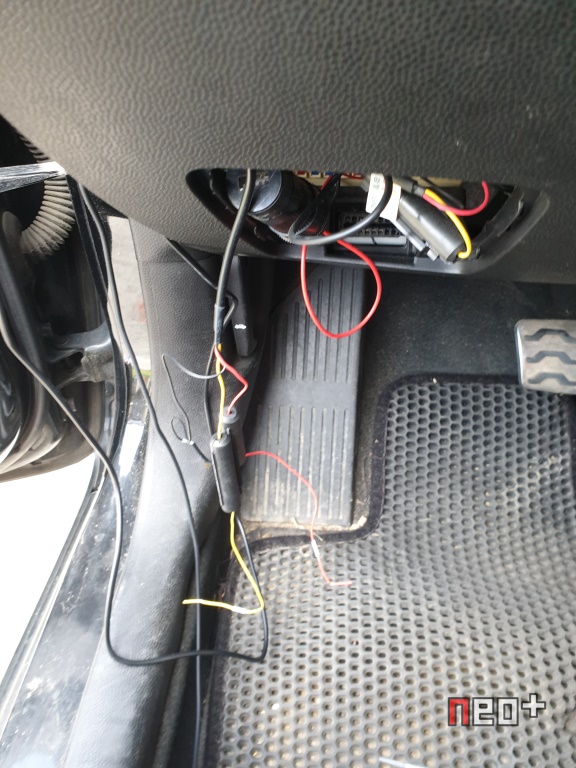

퓨즈박스 연결 작업...

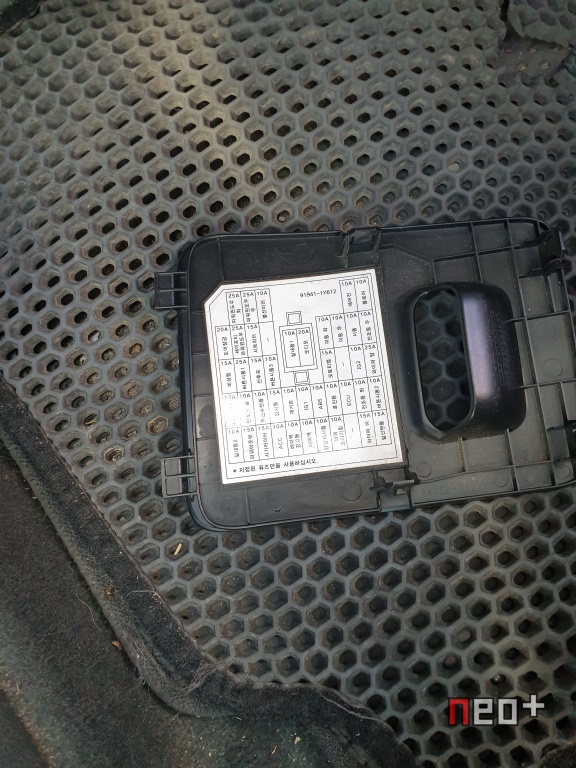

퓨즈박스 설명서를 봐서 필요한 라인을 이용한다.
ACC는 와이퍼, BATT는 비상등을 추천한다.

퓨즈박스 마무리 선정리

블박이 정상적으로 작동한다.

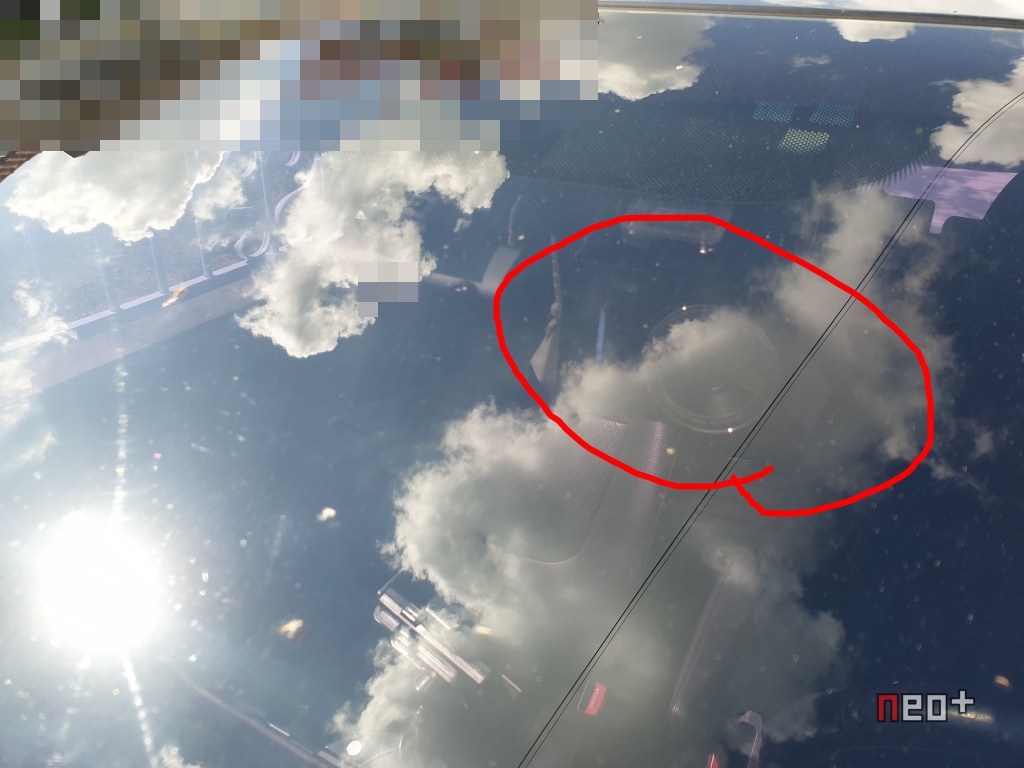

전방에서 보니 시큐리티등도 잘 들어온다.

올뉴모닝(JA) + 아이패스 블랙 ITB-5000HD Plus 장착완료
