[블랙박스] 아이트로닉스 아이패스 블랙 ITB-100HD 시리즈 분해(Normal, SP, SPW)

2019. 9. 22. 20:47아는척/제품

728x90
반응형

해당 포스팅은 제품 분해 내용으로 분해 시 AS 거부당할수 있으며 고장시에도 본인에게 책임이 있다.



아이트로닉스(iTRONICS)사의 명작이라 생각되는 아이패스블랙(iPASSBLACK) ITB-100HD 시리즈를 분해보겠다.
아이패스블랙 ITB-100HD 시리즈는
ITB-100HD [이하 Normal]
ITB-100HD SP(Smart Plus) [이하 SP]
ITB-100HD SPW(Smart Plus Wi-Fi)[이하 SPW]
이렇게 3종류가 존재하며,

공통스펙은 모두 1080P FHD(1920 * 1080)해상도를 지원하며 GPS내장하고 있다.
SP 모델은 노멀에 한국어 및 영어 음성을 지원하며 추가로 상태LED가 추가 되었다.
SPW 모델은 SP모델에 와이파이 기능까지 포함되었다.

최초 모델인 NORMAL은 나온지 7년이 넘었고 3모델 전부 단종되었다.

처음으로 산 블랙박스인 NORMAL이 만족스러워 그 이후로 SP와 SPW 모두 구매하여 사용, 총 6개 구매해서 4대가 고장난 상태다. 이 4대 중 3대를 분해 해보겠다.

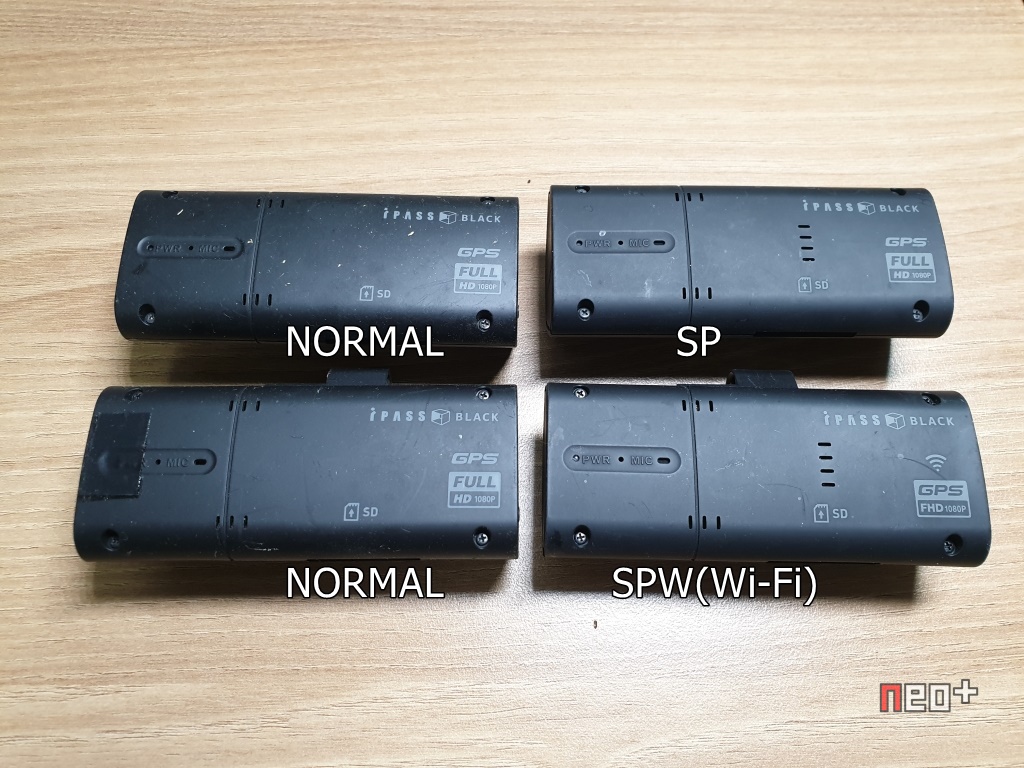

고장난 4대 중 Normal 2대, SP 1대, SPW 1대다.

Normal 2대 중 1대만 분해해보겠다.

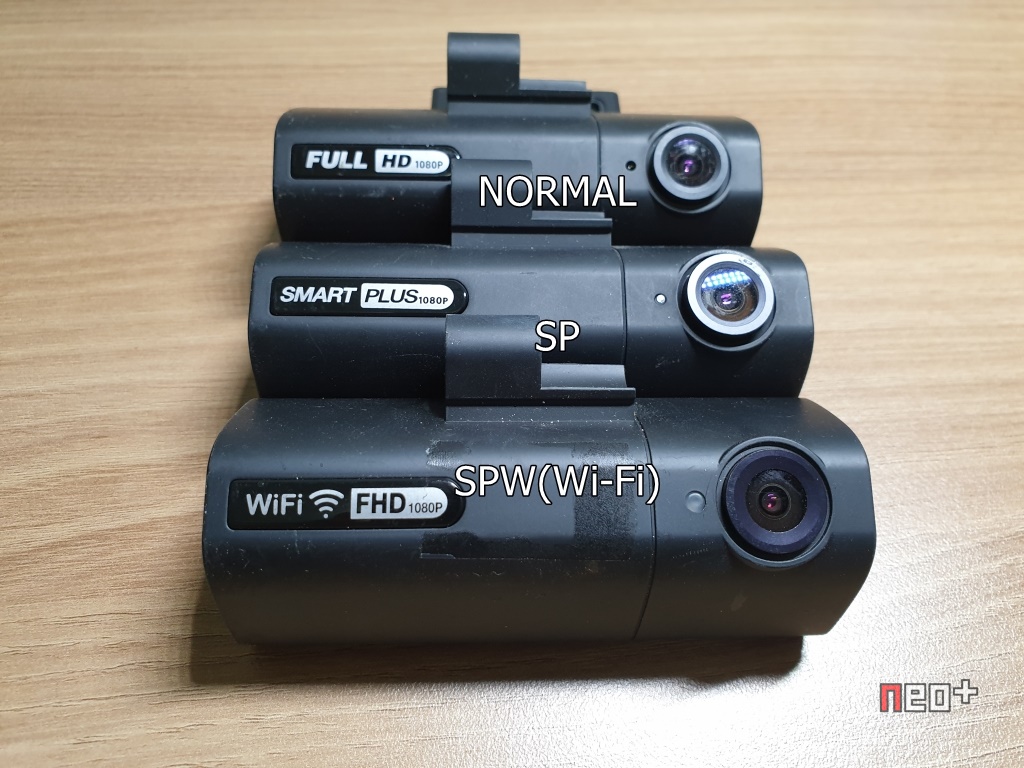

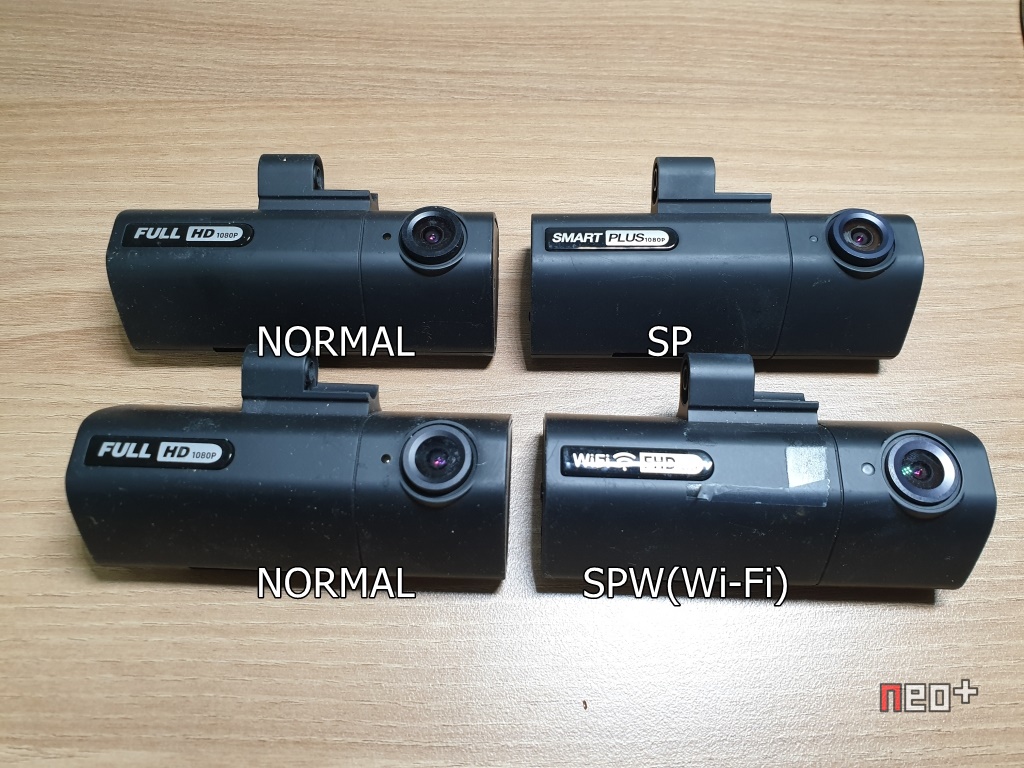

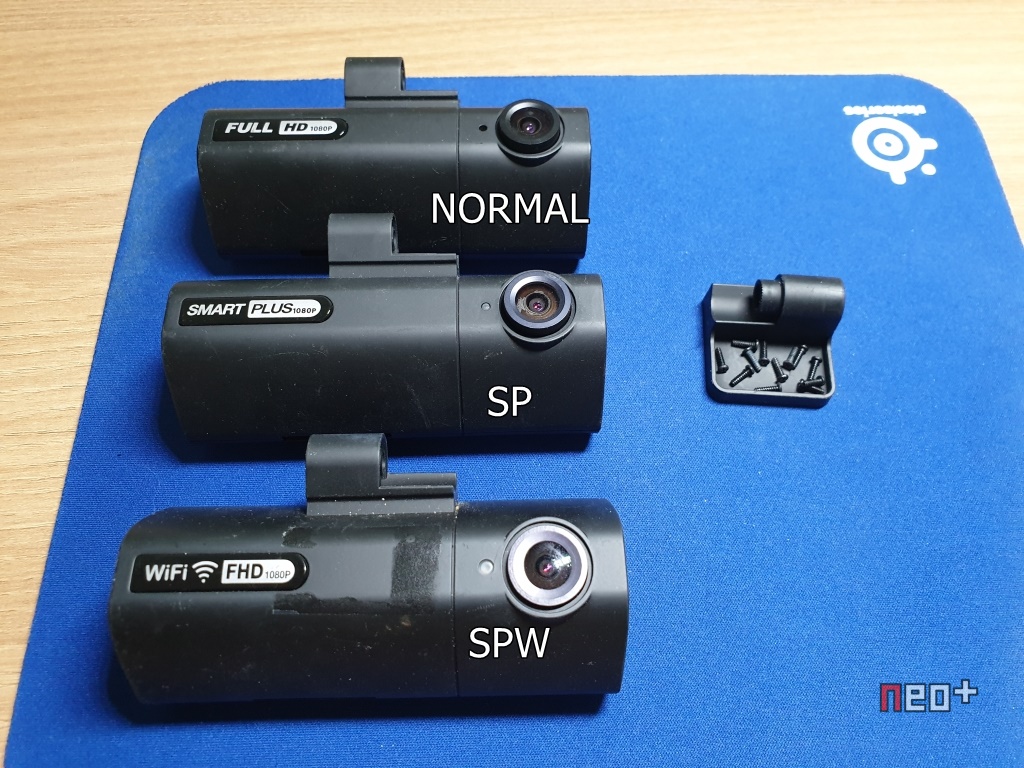

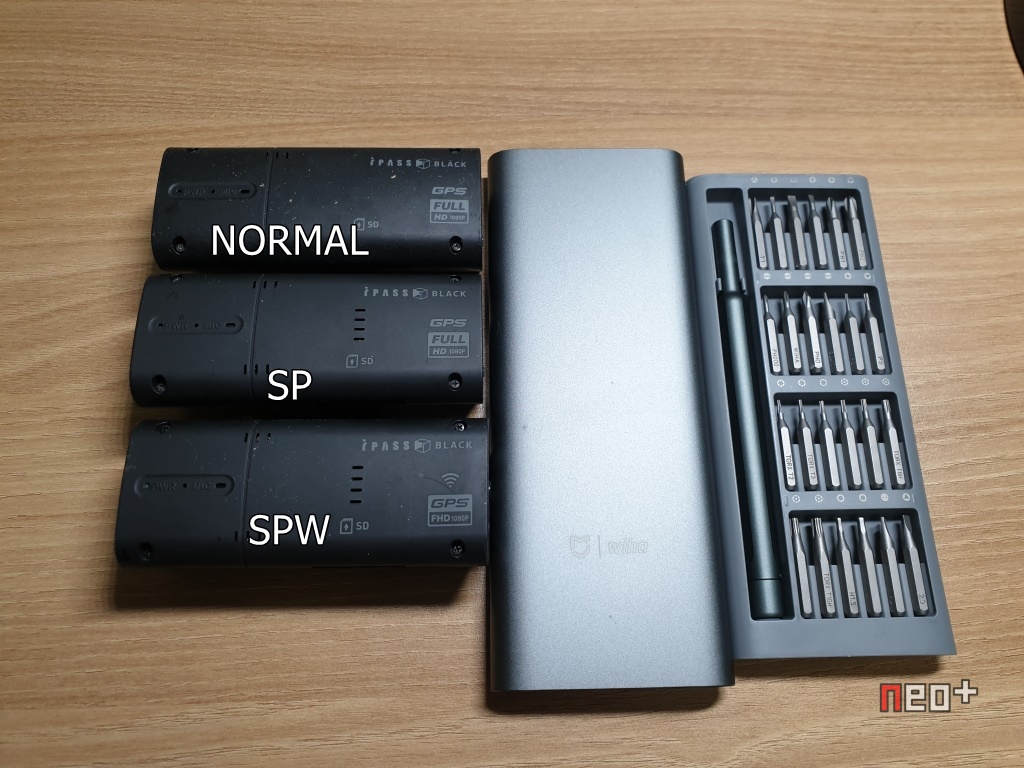

사진에서 위에서 아래로 차례대로 NORMAL, SP, SPW다.

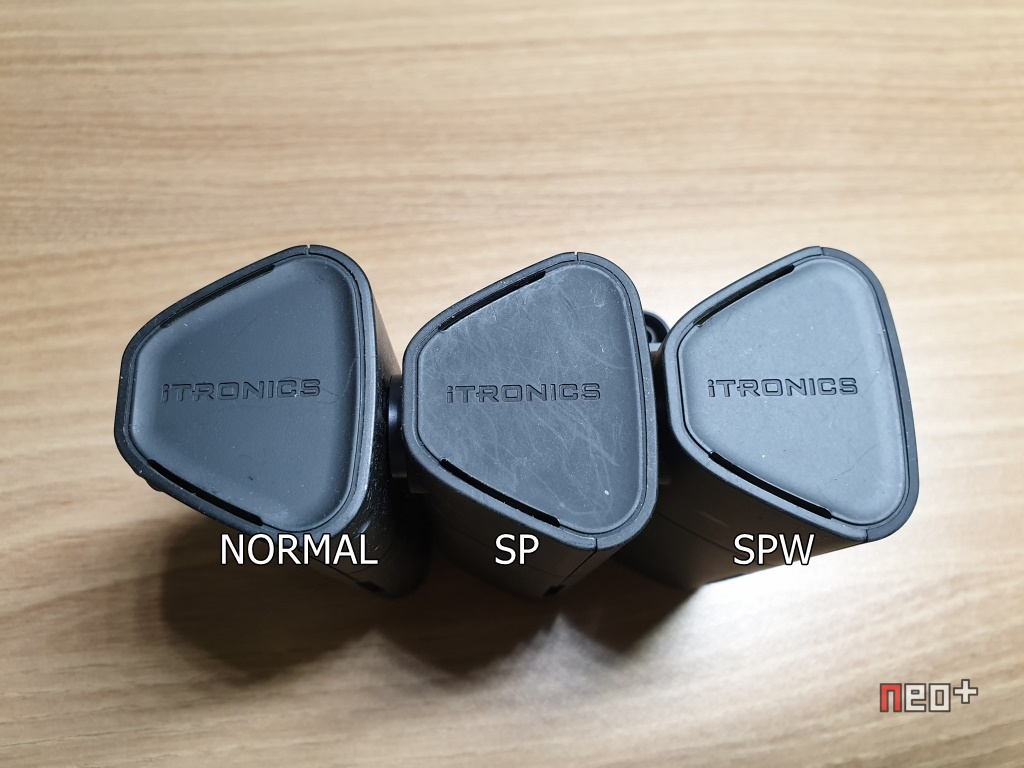

전면에 차이점은 왼쪽에 명칭의 차이다.
NORMAL : FULL HD 1080P
SP : SMART PLUS 1080P
SPW : WiFI FHD 1080P

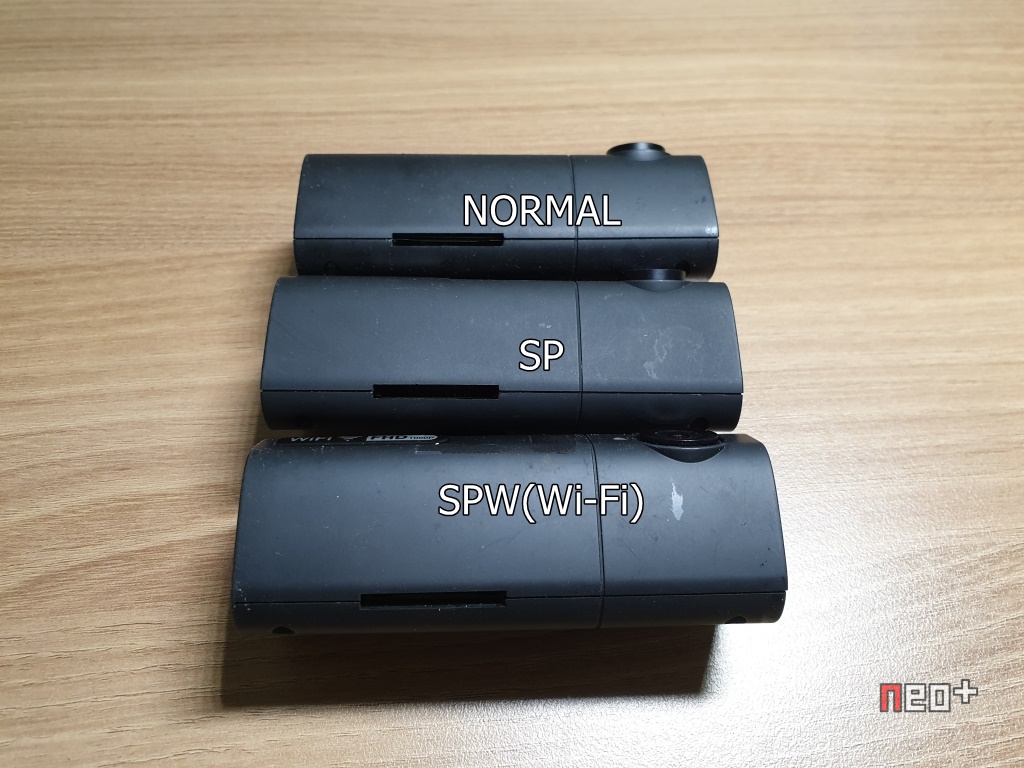

SD카드를 꽂는 아랫부분이다.
세 제품 모두 차이가 없다.

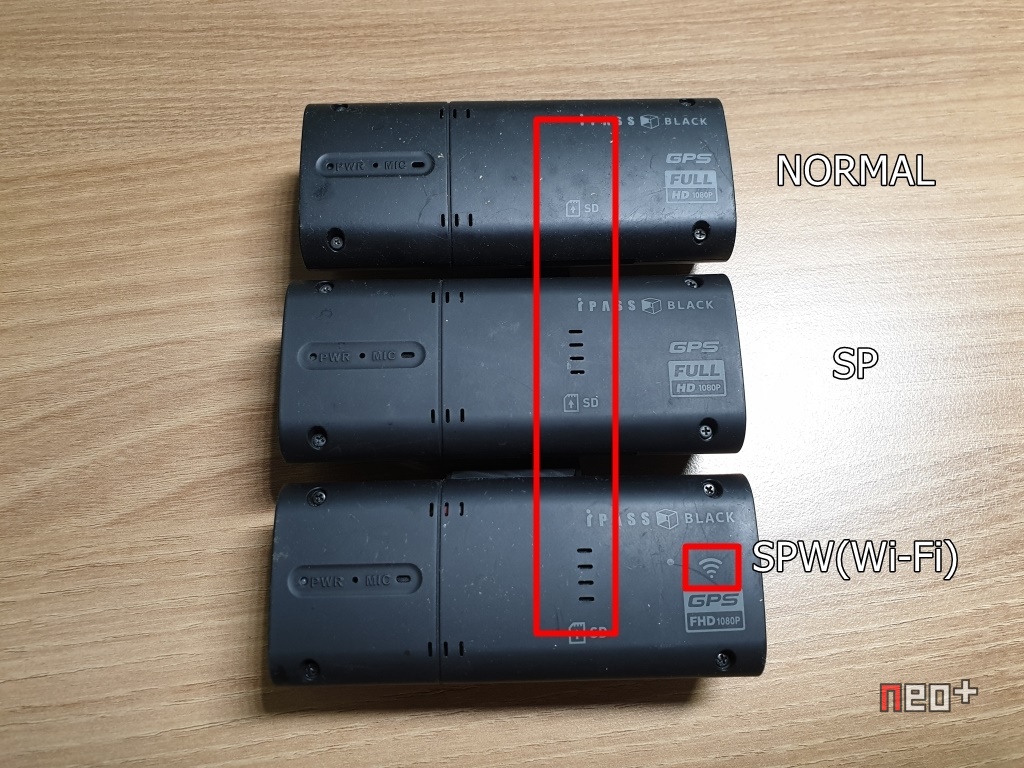

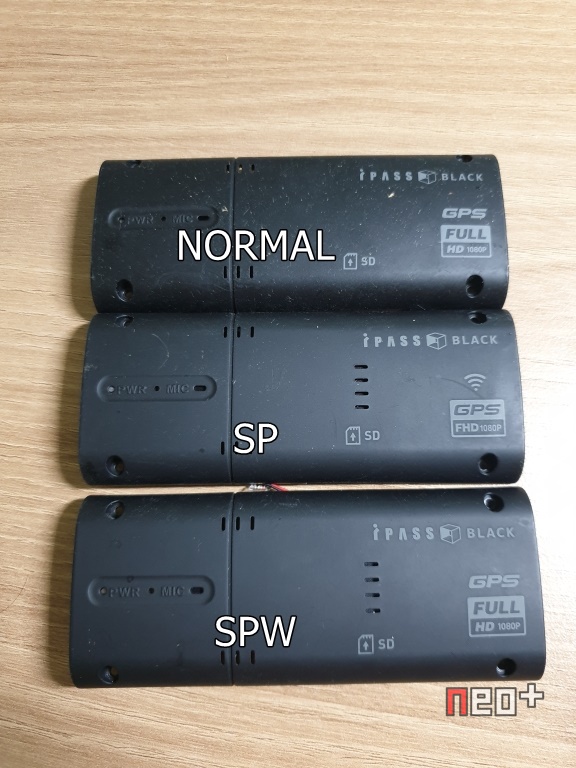

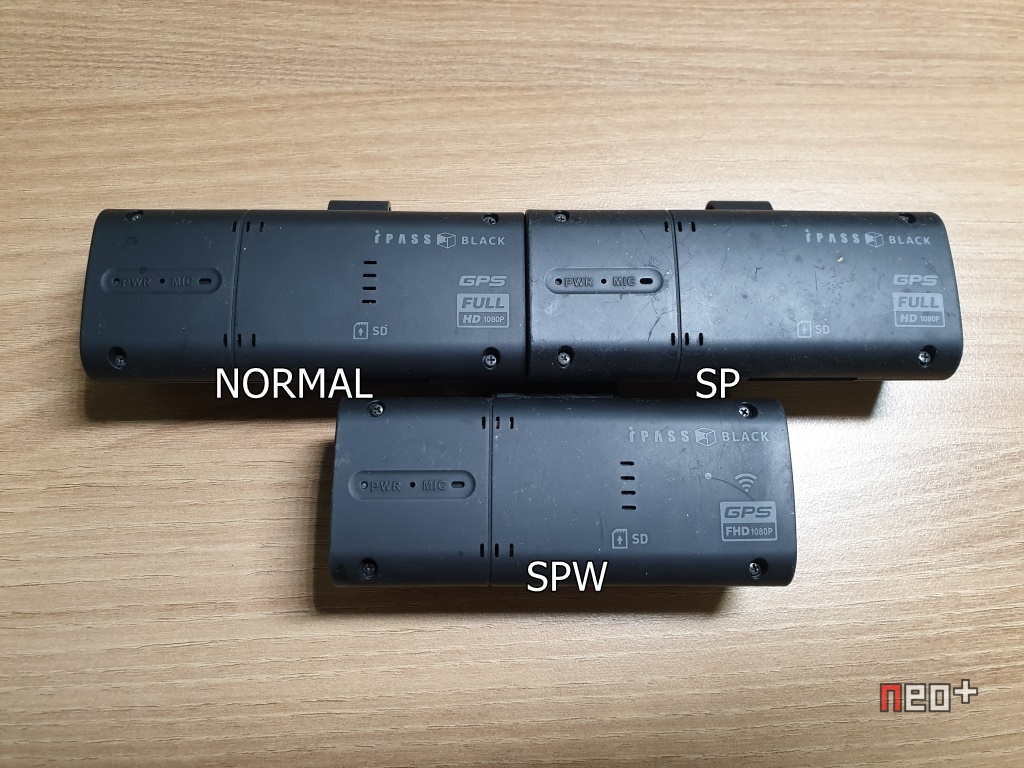

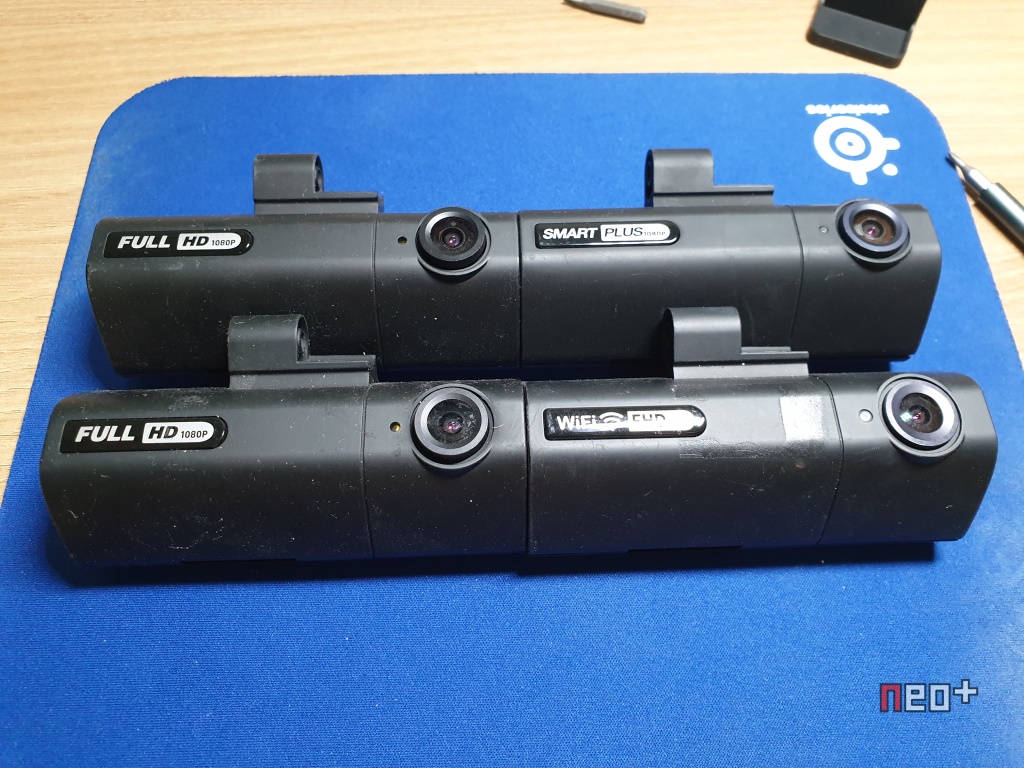

뒷면이다.
NORMAL를 제외한 나머지는 중간부분쯤에 스피커 구멍이 있다.
SPW모델은 오른쪽 하단 부분에 메세지에 Wi-Fi 로고가 그려져 있으며 GPS 위치가 다르다.

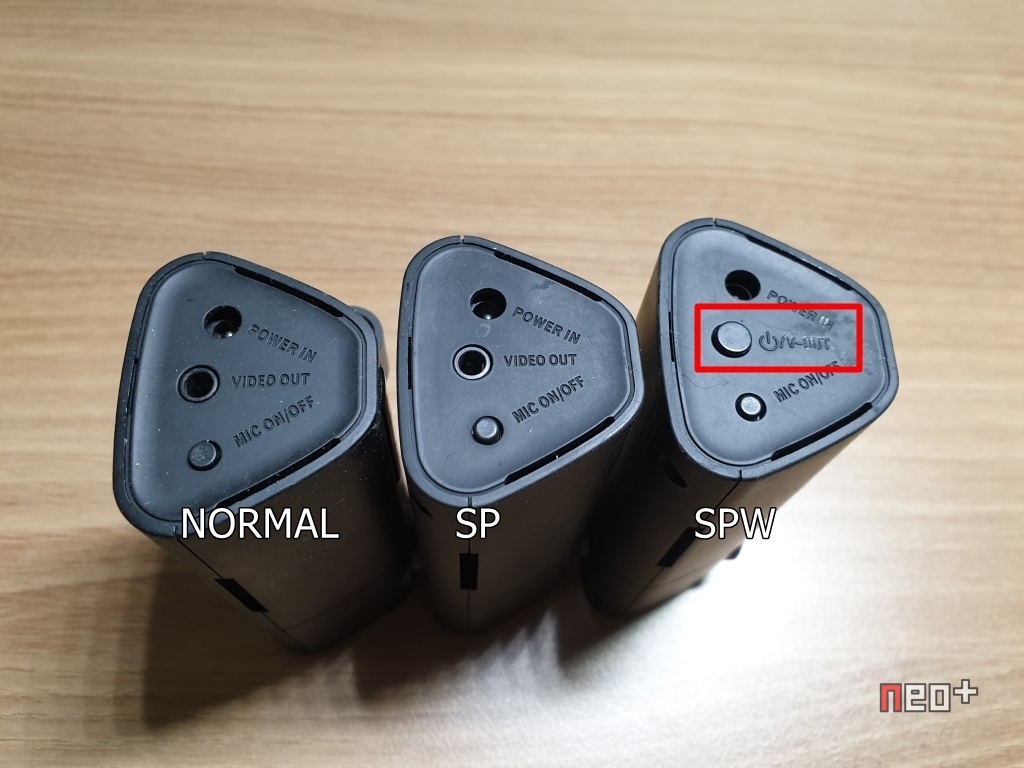

제품 정면기준 왼쪽의 모습이다.
Normal, SP는 Power In, VIDEO OUT, MIC ON/OFF이렇게 있는데,
SPW만 POWER IN, V-OUT, MIC ON/OFF 차이가 있다.

제품 정면 오른쪽 기준 차이점이 없다.
모두 ITRONICS라고 써 있다.

자 분해해 보자.
분해는 샤오미 미지아 정밀드라이버 키트를 사용했다.
https://shadowneo.net/1128



[공구] 샤오미 미지아 정밀드라이버 키트 Wiha

사람은 장비빨!! 아니 공구빨!! '샤오미 미지아 정밀 드라이버 키트Wiha'를 샀다. 24개의 정밀비트가 있어 필요에 따라서 알루미늄 합금 핸들에 꽂아서 사용하면 된다. 참고로 착각하는 사람이 있어서 적는데 말..

shadowneo.net

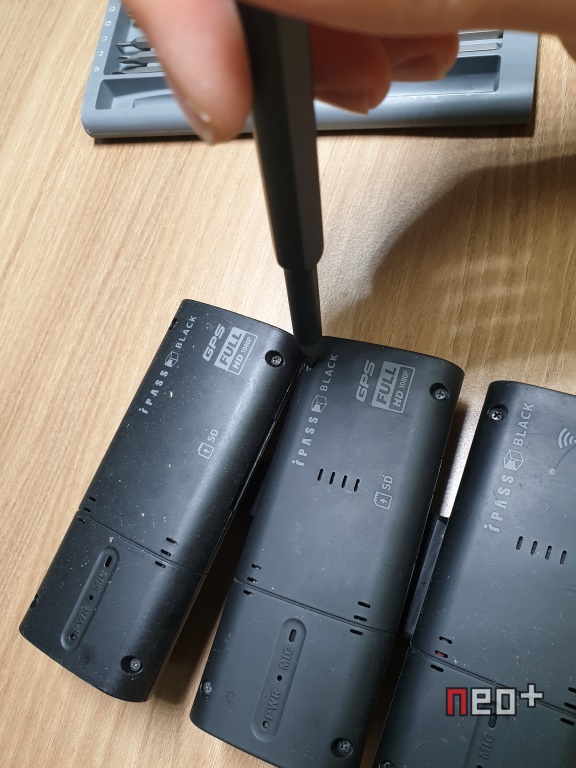

뒷면 모서리 네곳을 풀어준다.

전부다 풀었다.

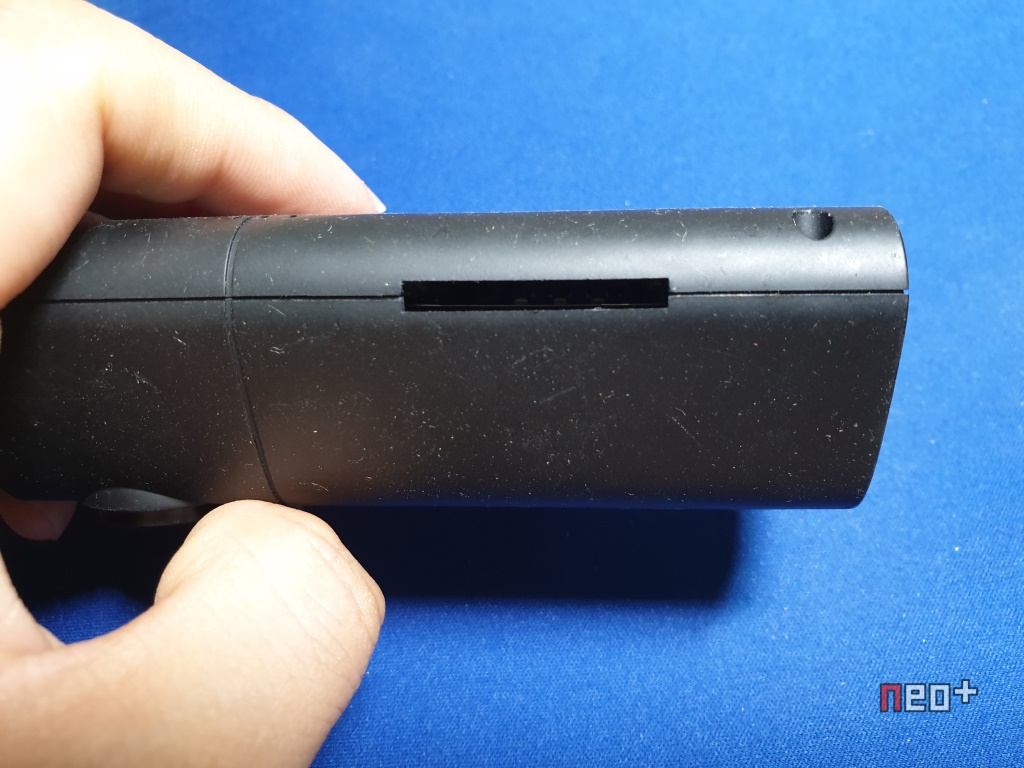

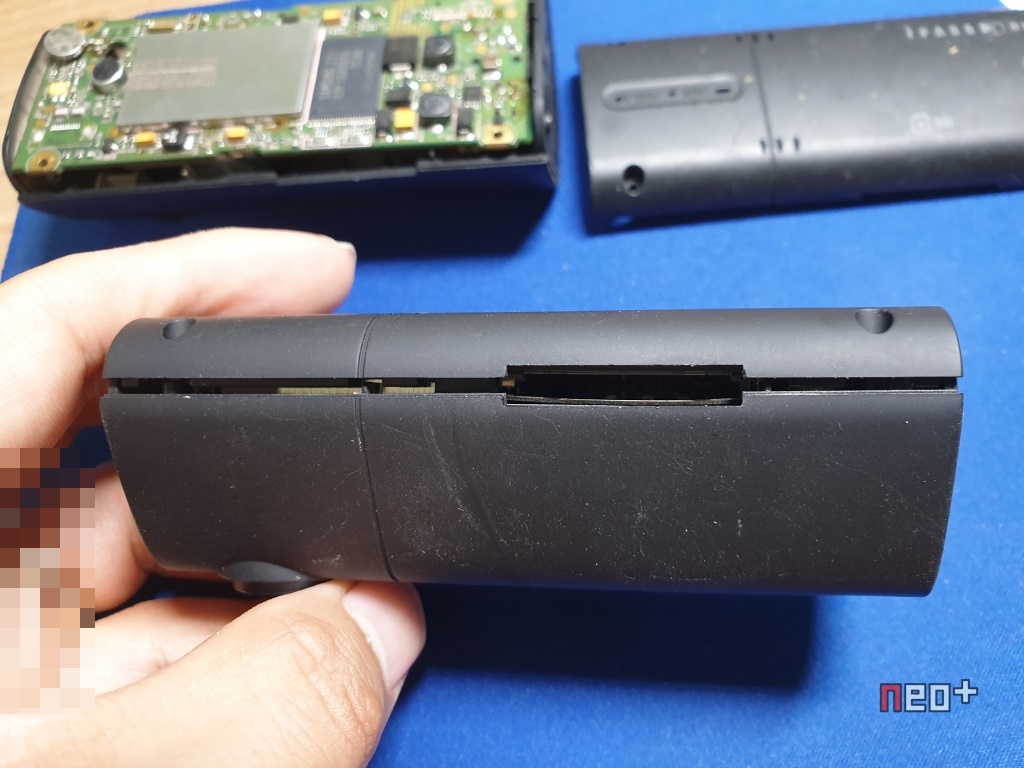

아래부분 SD카드 삽입구 가 있는데 이곳에 일자(-) 드라이버로 제끼면 쉽게 열린다.

일자 드라이버로 살짝 제낀 후 벌리면 열린다.

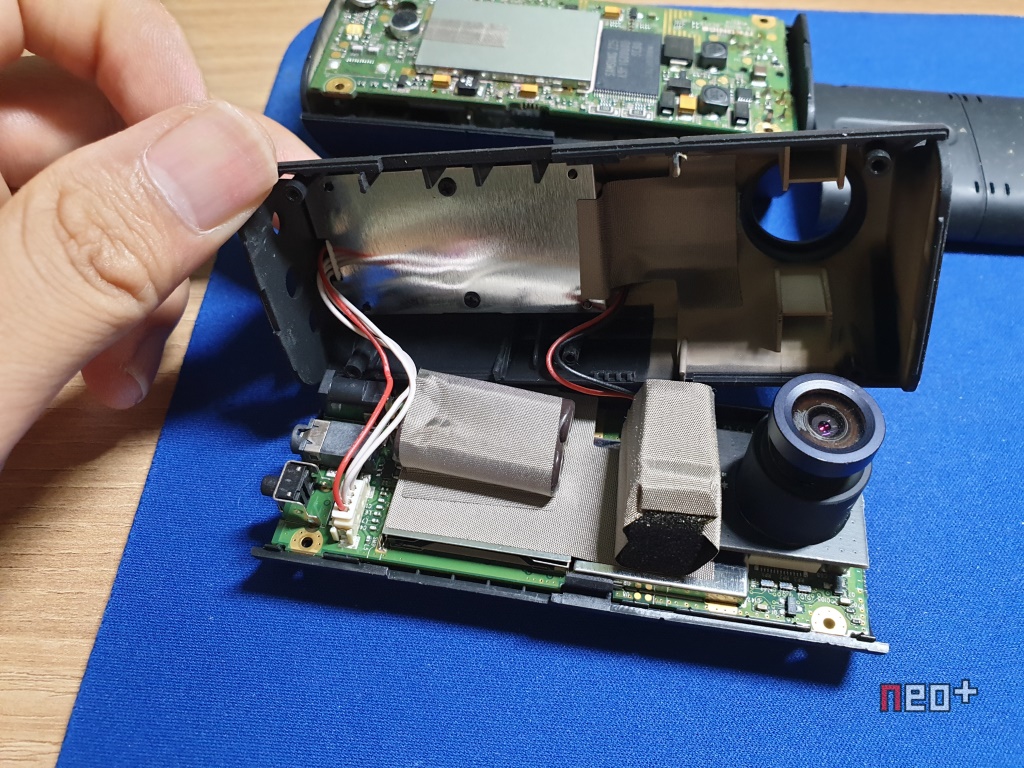

뚜껑을 열었다.

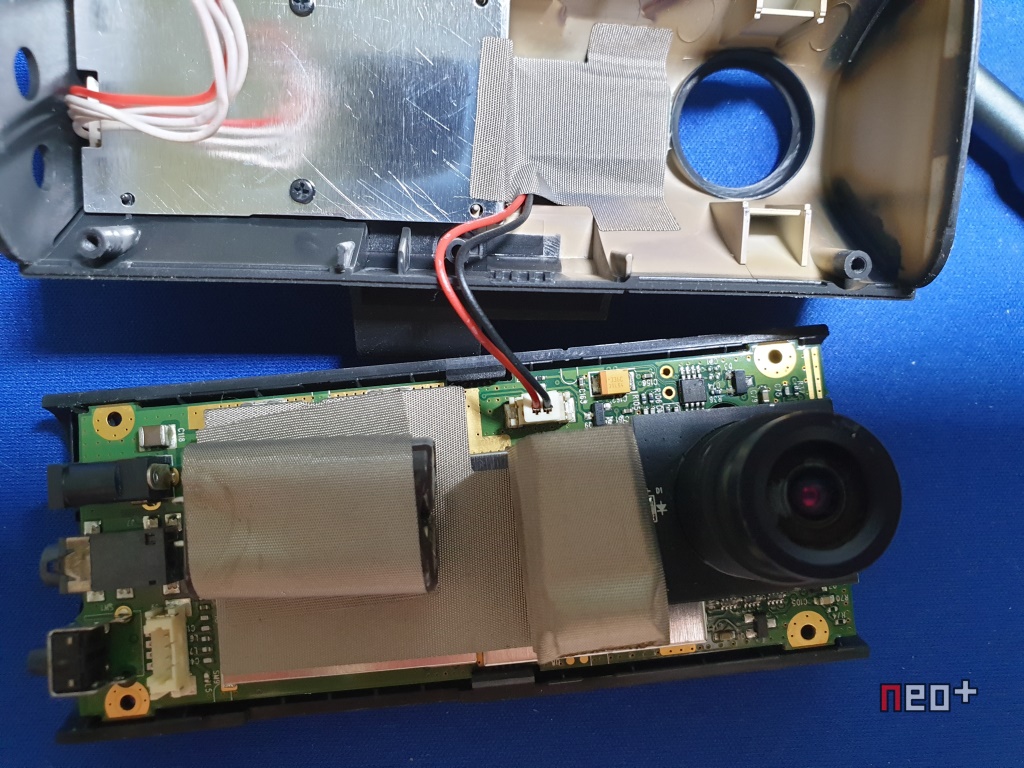

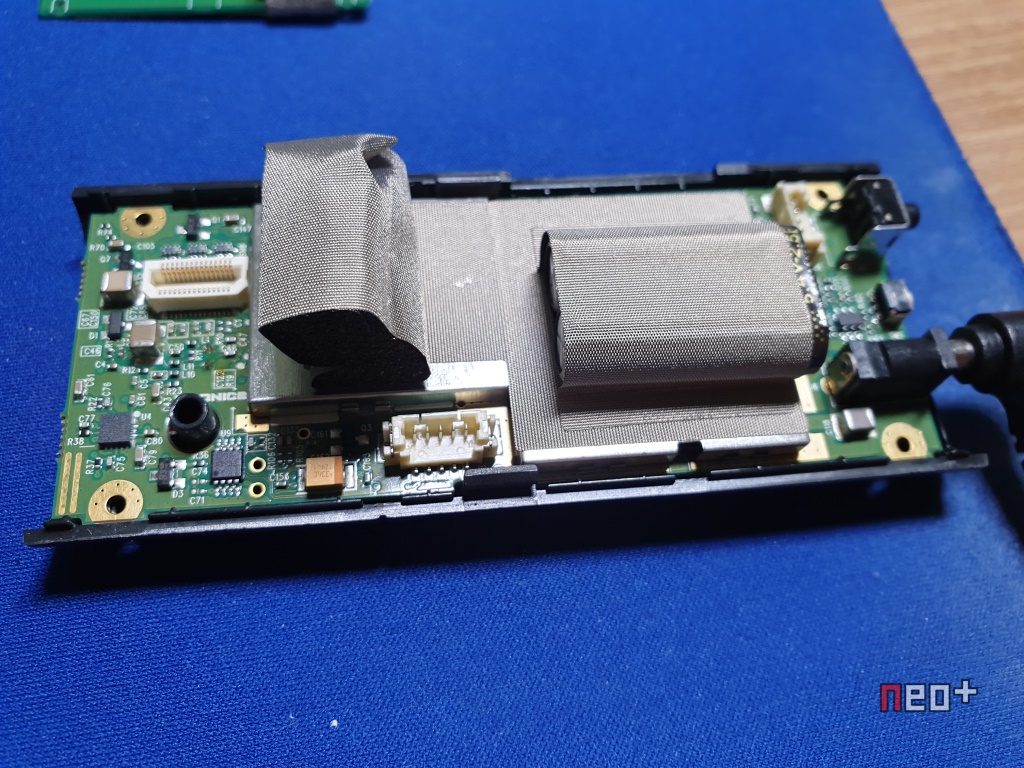

본체와 케이스부분에 열결된 커넥터를 분리한다.
일자로 살짝 벌리면 빠진다.(생각보단 안빠진다.)

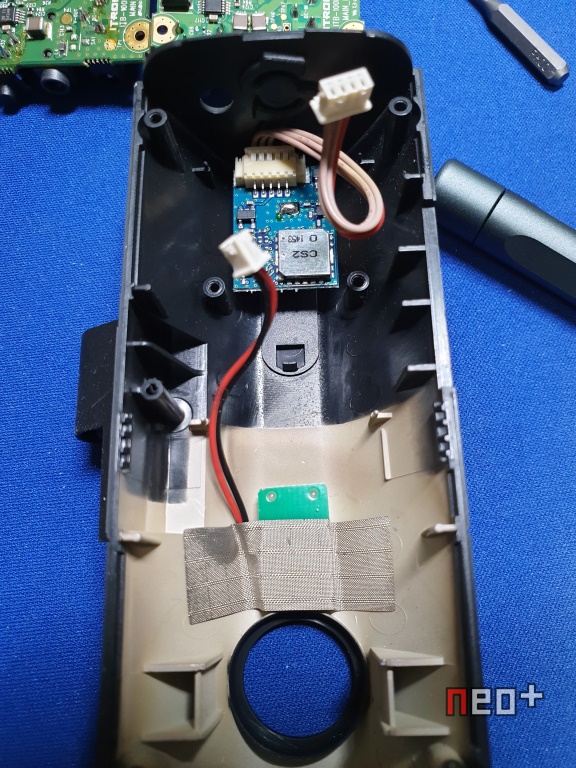

NORMAL를 제외한 나머지 모델은 LED 표시등과 커넥터도 분리해야한다.

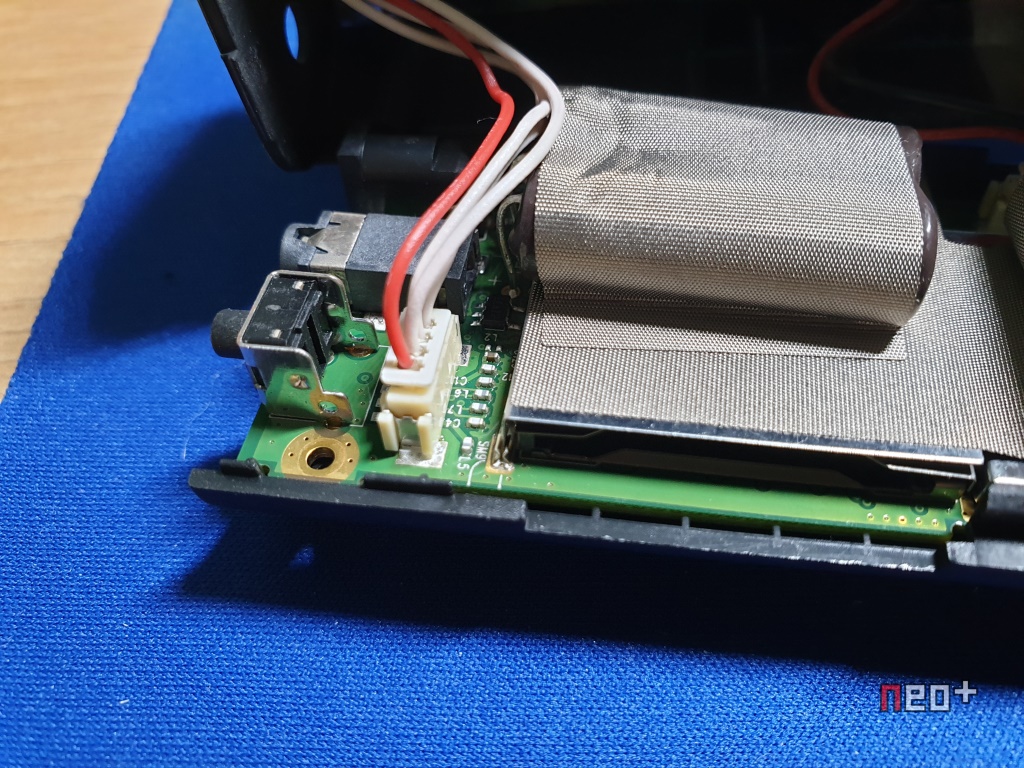

SP, SPW 모델 뒷면엔 스피커가 연결되어있다.

커넥터는 손으로 쉽게 빠진다.

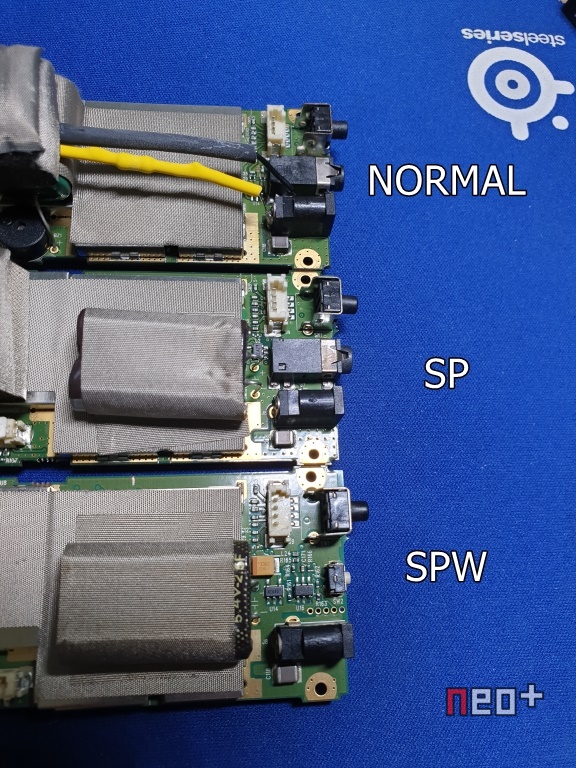

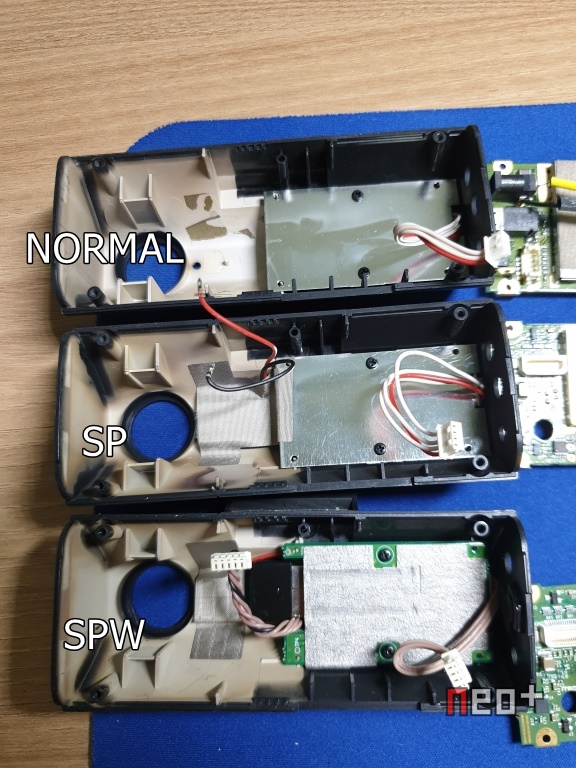

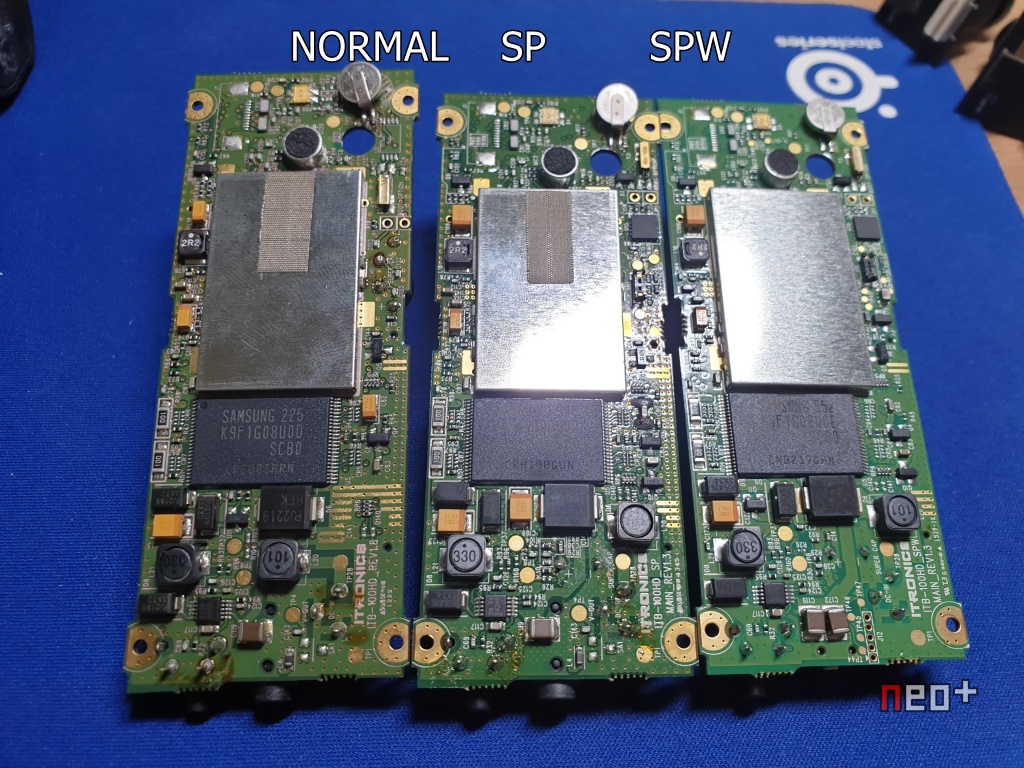

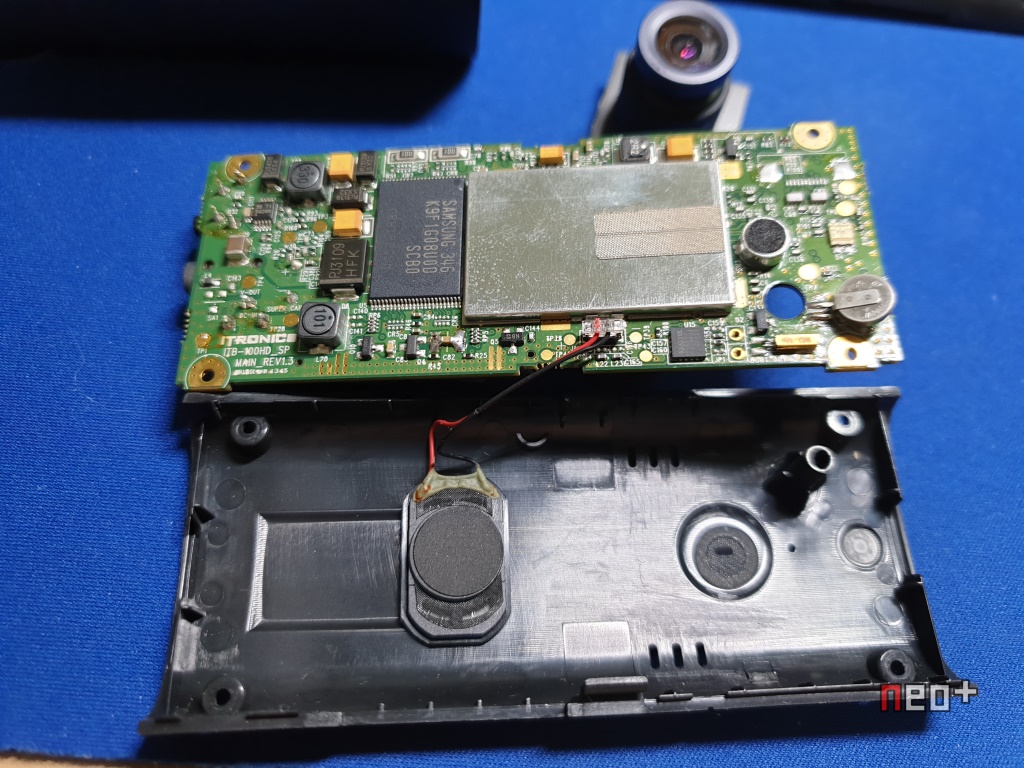

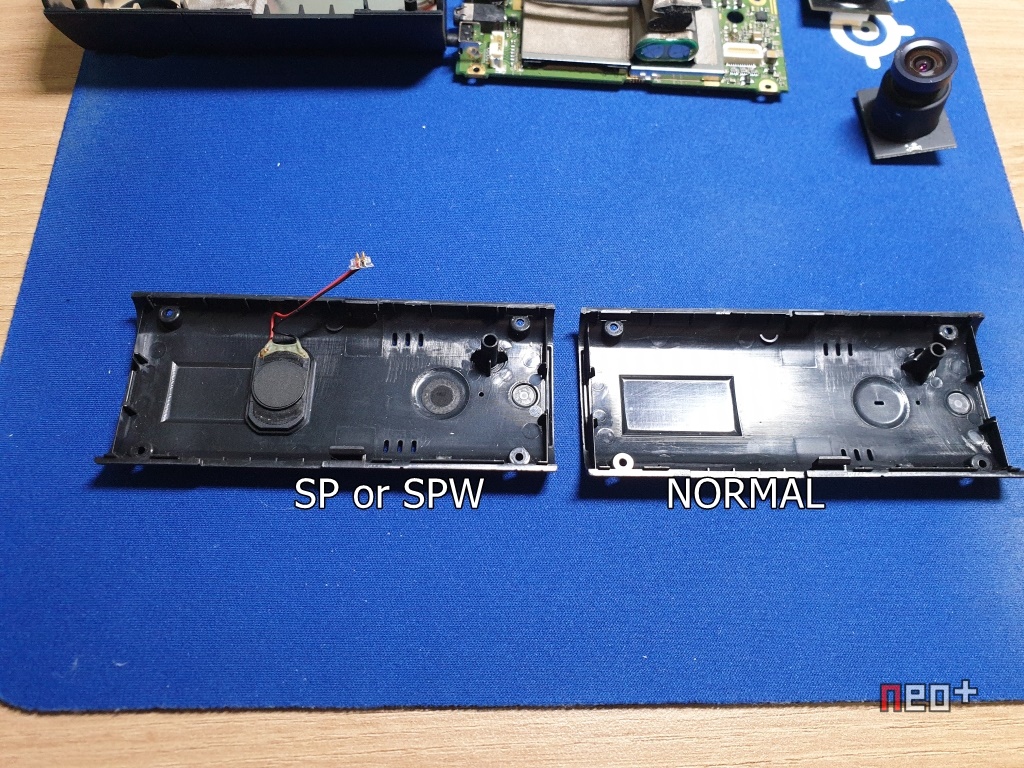

스피커가 있는 SP, SPW와 스피커가 별도로 없는 NORMAL의 차이점

전면 케이스에도 붙어있는게 각모델 전부 다르다.

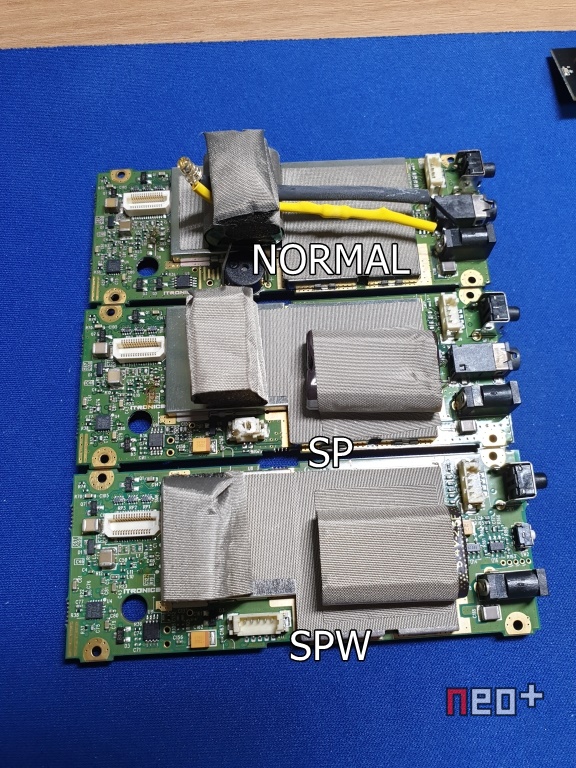

NORMAL만 커패시터(Capacitor) 위치만 다르고 내장스피커가 달려있다.
그이외에는 크게 차이가 안보이나 LED 상태표시창 커넥터 차이와 SPW VIDEO OUT 단자 차이다.

참고로 NORMAL 모델에 LED 연결된것은 NORMAL은 LED 상태 표시등이 너무 약해 별도로 단것이다.
원래는 없는게 맞다.

https://shadowneo.net/675



블랙박스 ITB-100HD 시큐리티(Security) LED 교환 DIY

블랙박스 ITB-100HD 시큐리티(Security) LED 교환 DIY 블랙박스 아이패스 블랙(iPass Black) ITB-100HD를 사용하며 단점을 적어 보겠습니다. 1. 음성멘트 없음(신호음으로 나옴) 2. 각도 조절 불편한 고정거치대 3..

shadowneo.net

VIDEO-OUT 포트 유무의 차이로 SPW모델만 없다.

뒷면은 크게 차이가 없다.(물론 작은 차이가 있긴하다.)

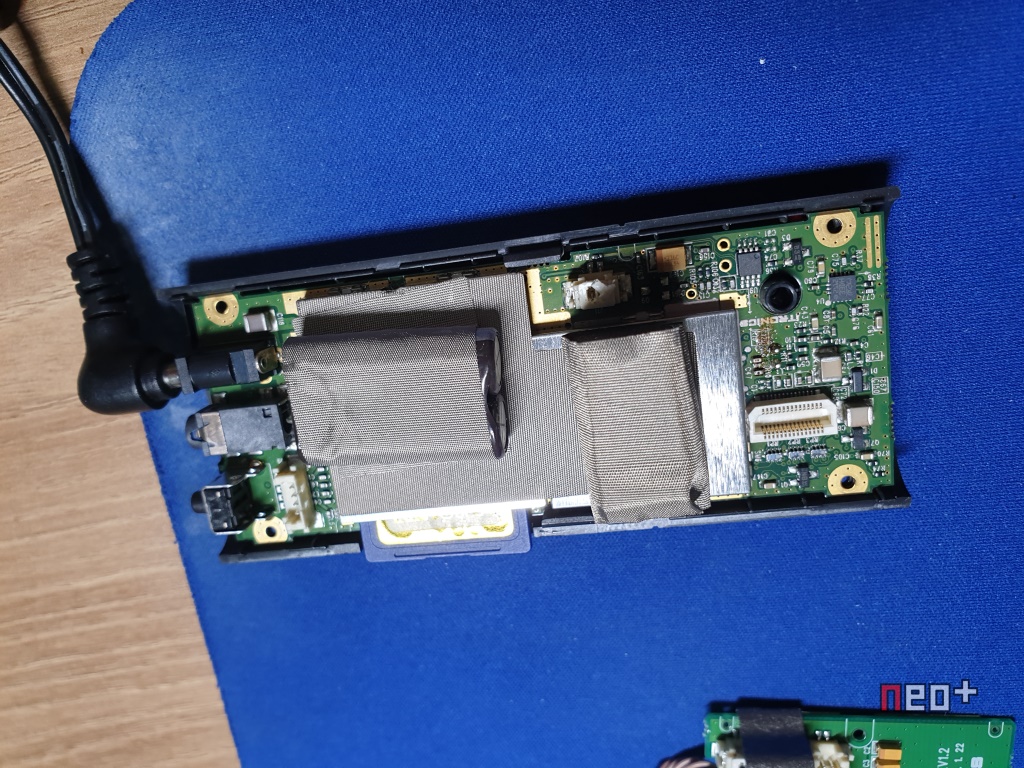

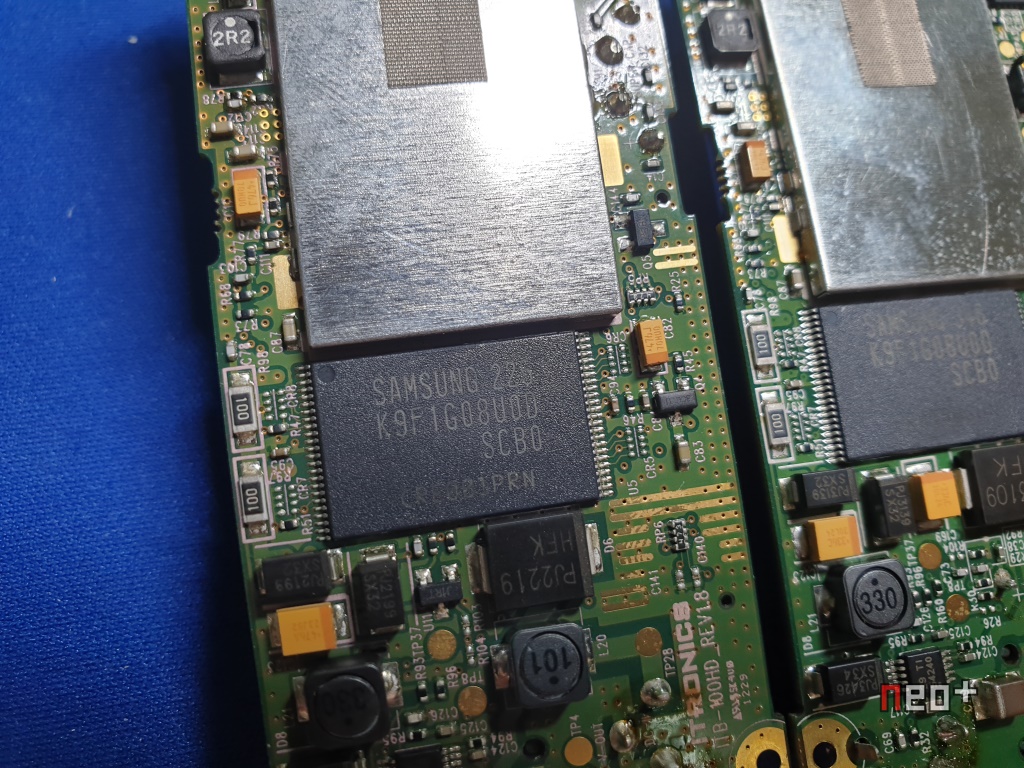

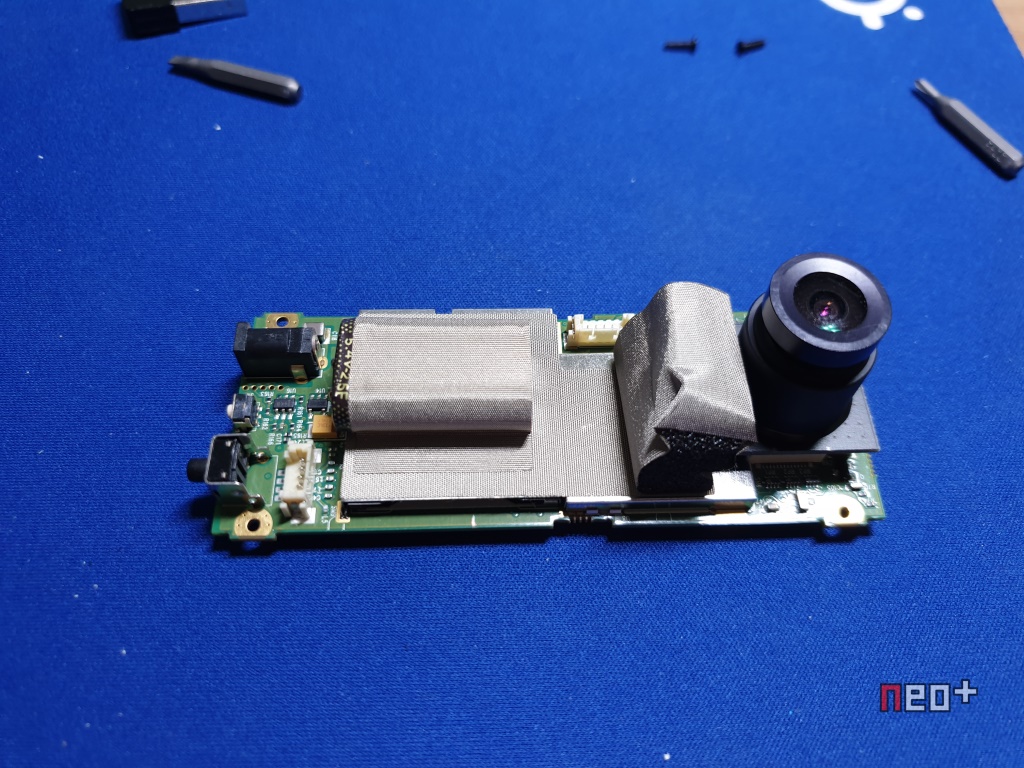

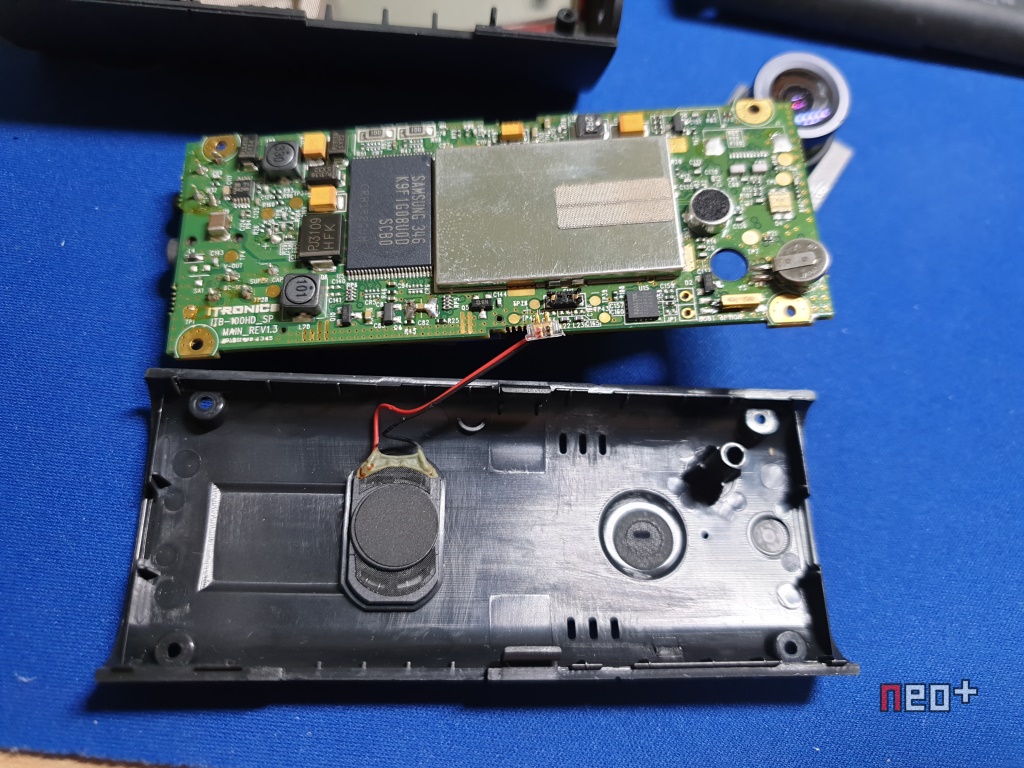

플래쉬 메모리는 3모델 모두 같다.
SAMSUNG 225 K9F1G08U0D SCB0

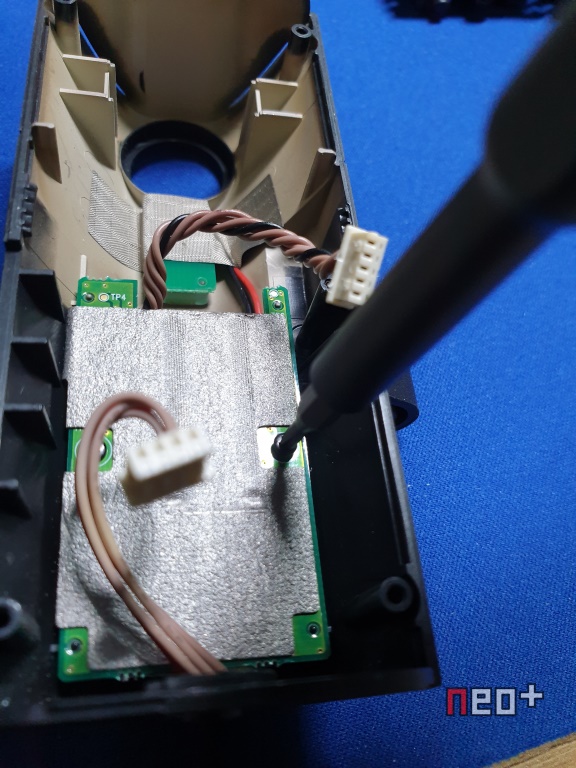

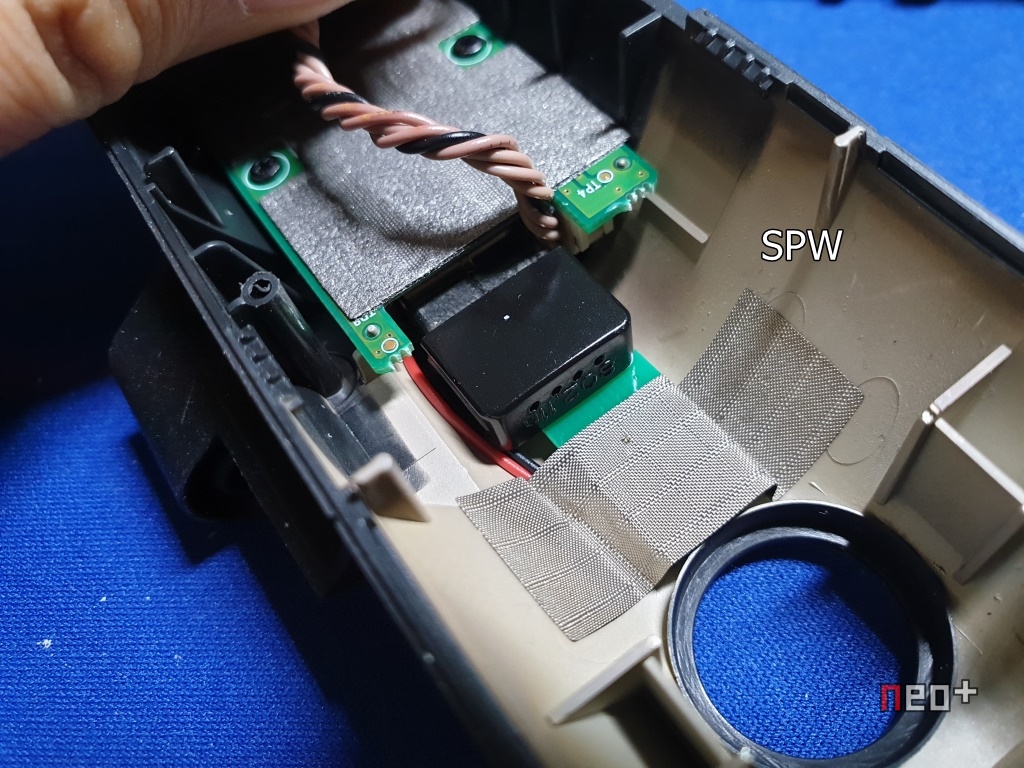

SPW 모델은 USB 무선랜 모듈이 있다.

빼면 빠진다.

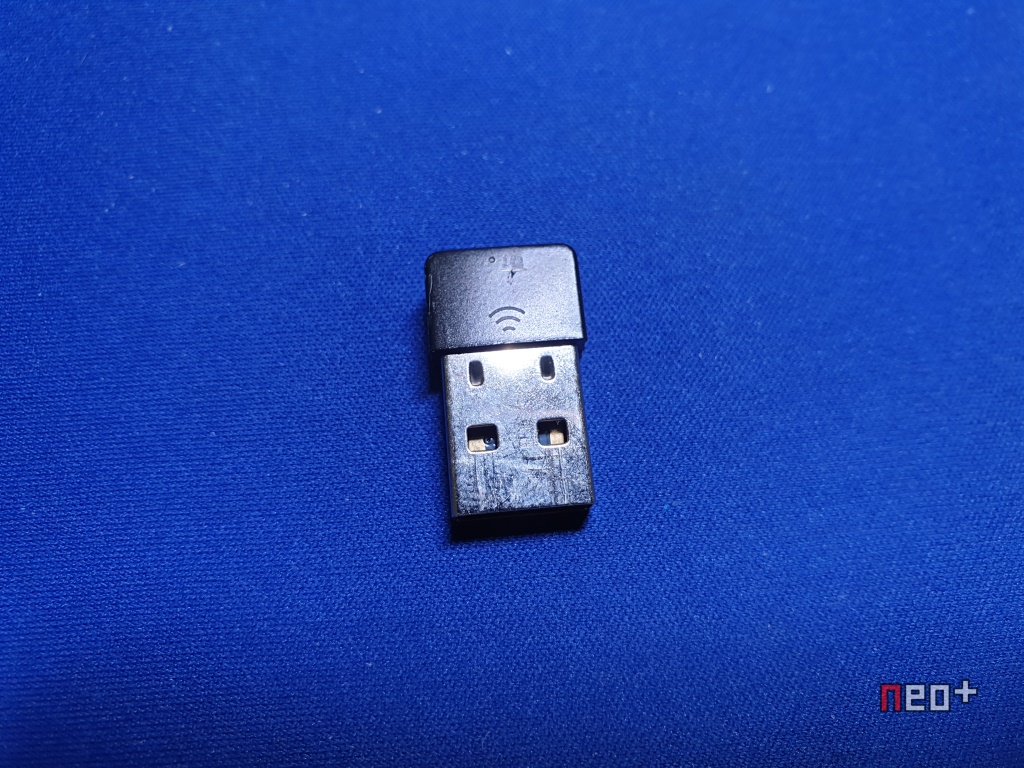

802.11n 지원

무선랜 모듈을 분해한다.

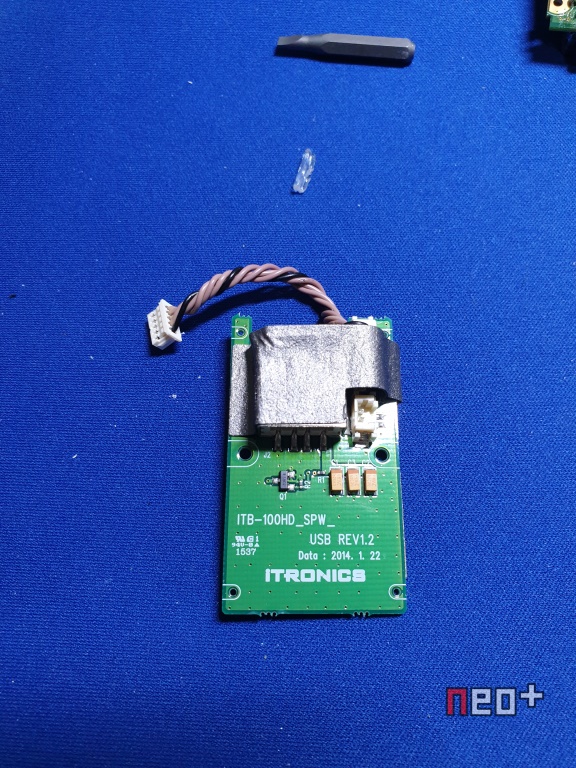

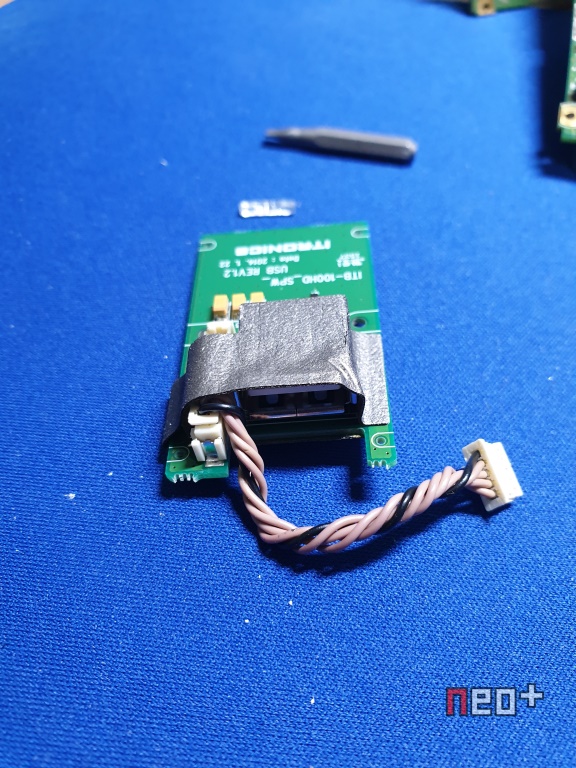

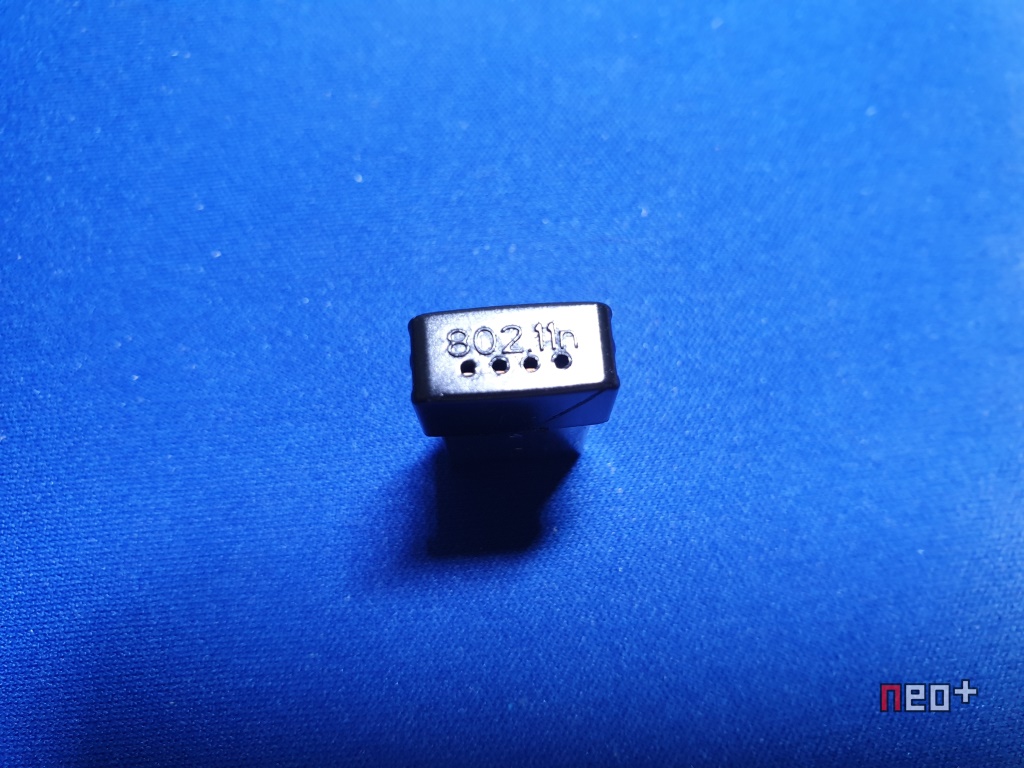

ITB-100HD SPW USB 모듈이다.

SPW 모델이 제일 복잡하다.

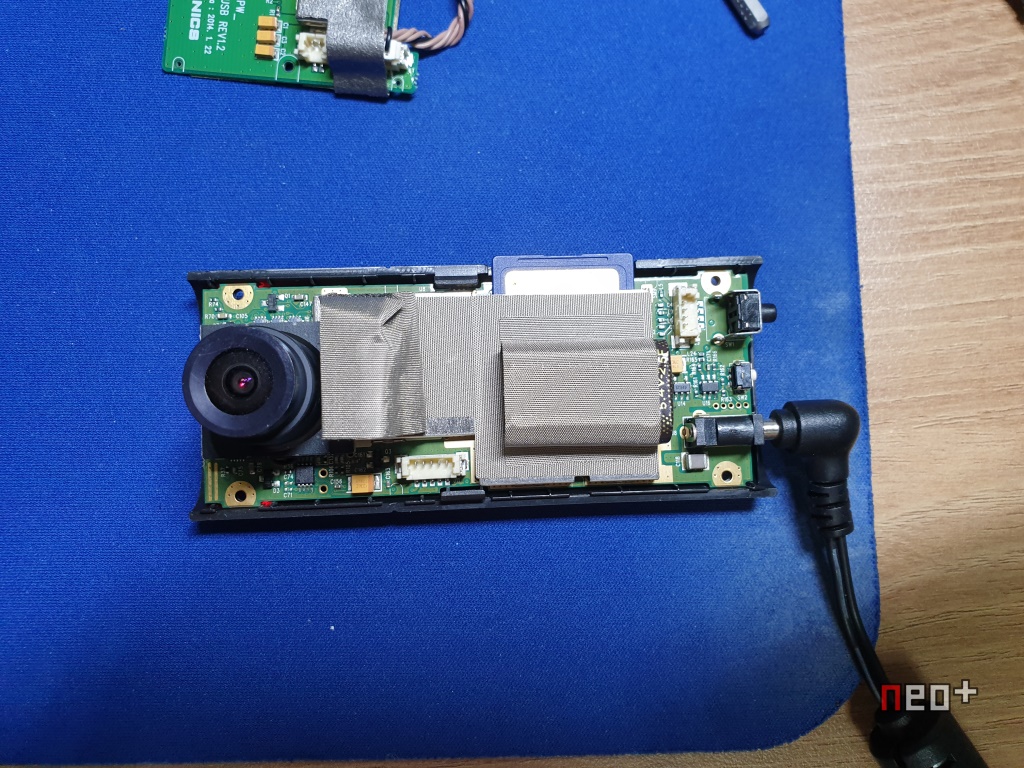

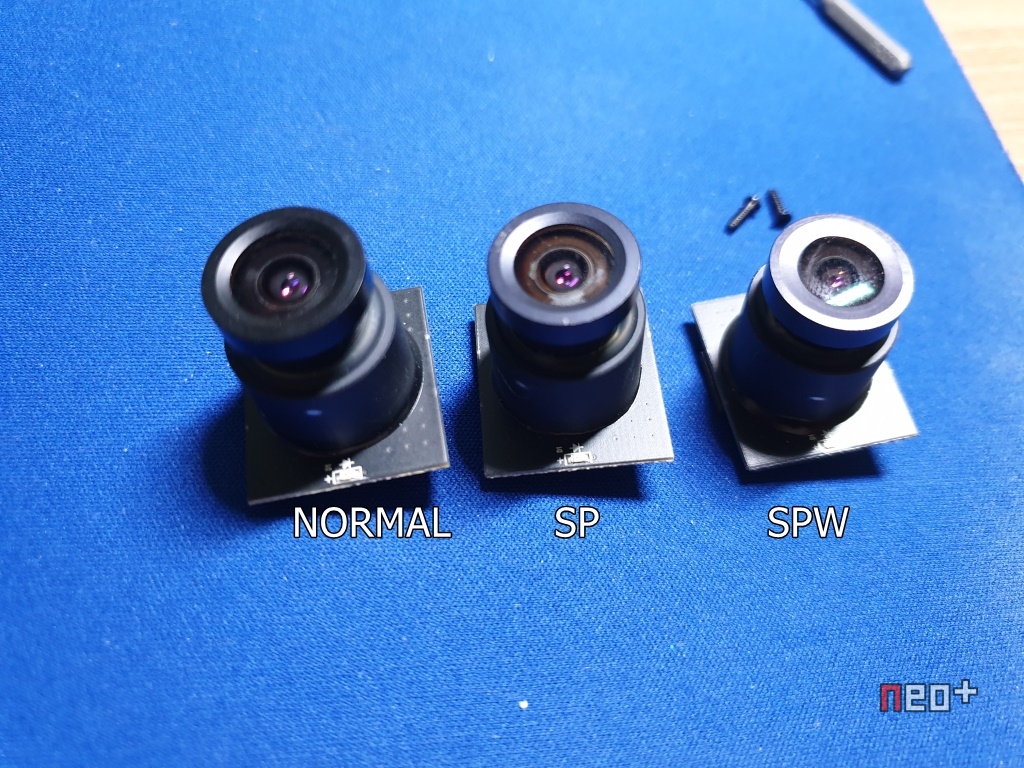

렌즈는 3모델 모두 같은것 같다.
심지어 NORMAL 이후로 안쓰는 전면 적색 LED 모듈이 그대로 남아있다.(실제론 사용안함)

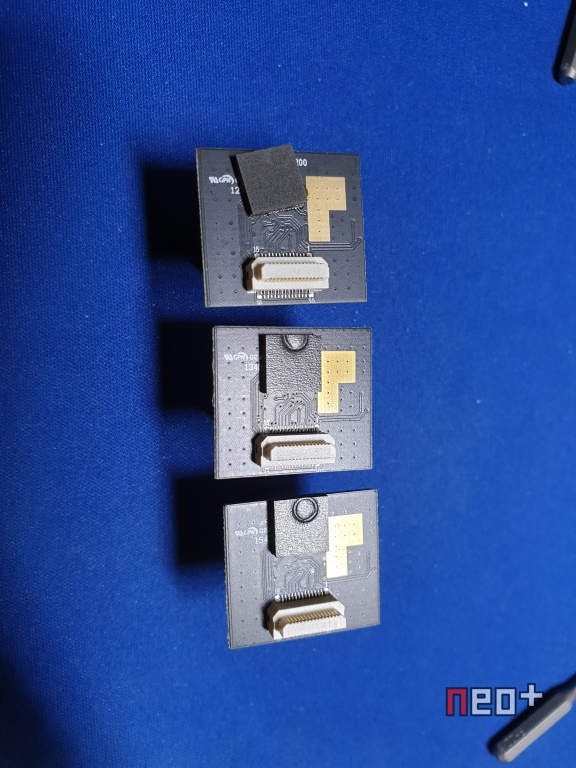

뒷면에 보면 숫자가 다르긴 한데 큰 차이는 없는것 같다.

SPW 모델 모듈

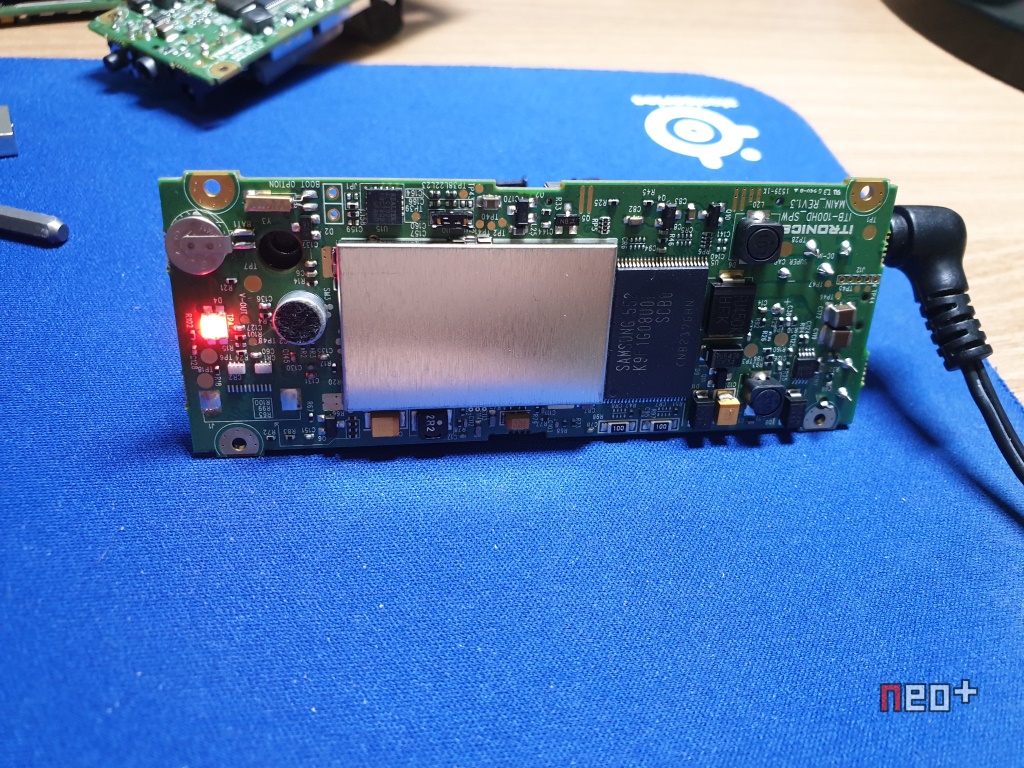

SPW 전원을 연결해본다.

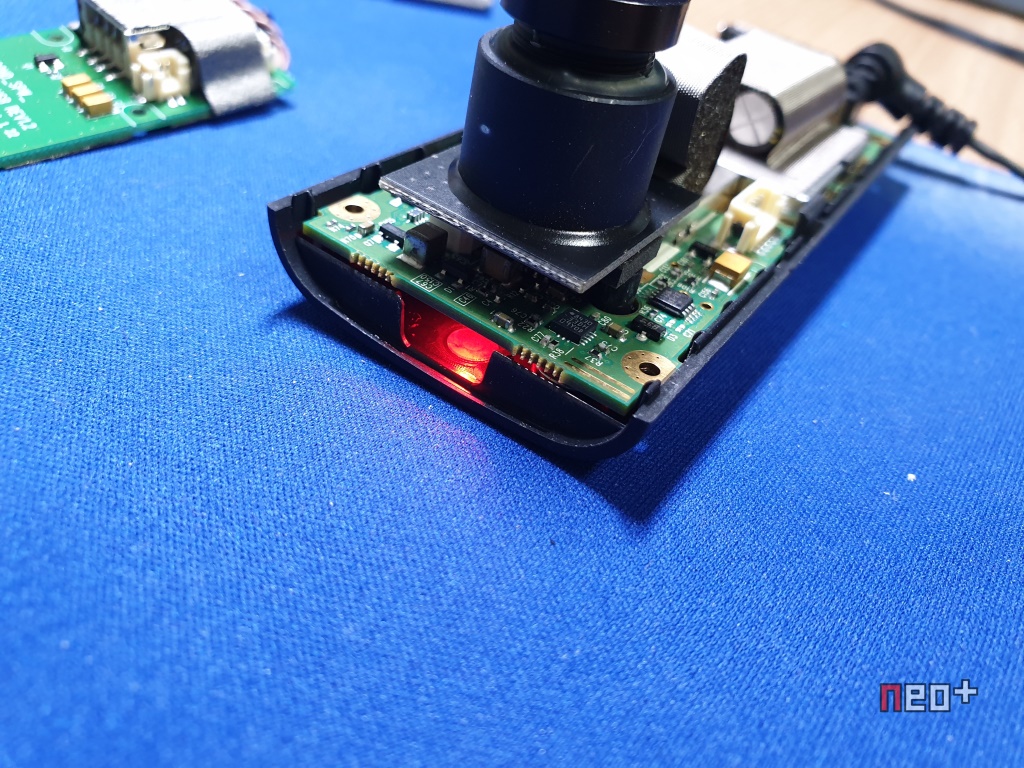

LED에서 붉은불이 들어온다.

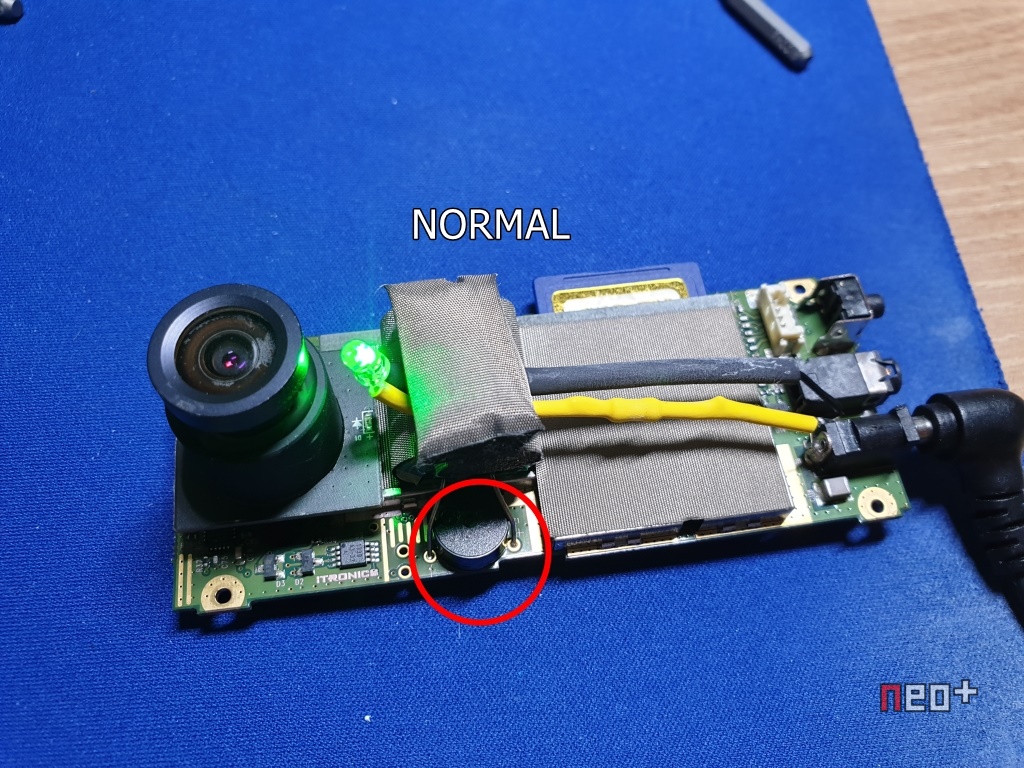

NORMAL에만 있는 내장스피커다.
삐삐소리밖에 안나며 이것으로 상태를 알려준다.
다시 말하지만 위에 LED는 추가로 장착한것이다.

SD카드 삽입

전원 연결시 LED에 적색불이 들어온다.



ITB-100HD SP, SPW 모델 SD 미장착 후 전원 ON시
여성음성으로 'SD카드를 장착해주십시오'라고 음성이 나온다.



ITB-100HD NORMAL 모델 SD카드 미장착 후 전원 ON시
비프음으로 '삐삐삐삐' 소리가 나온다.

다시 조립

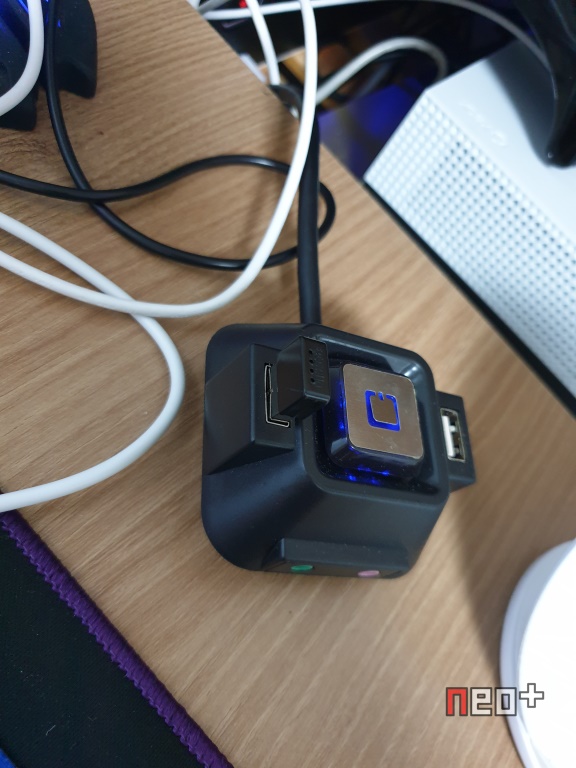

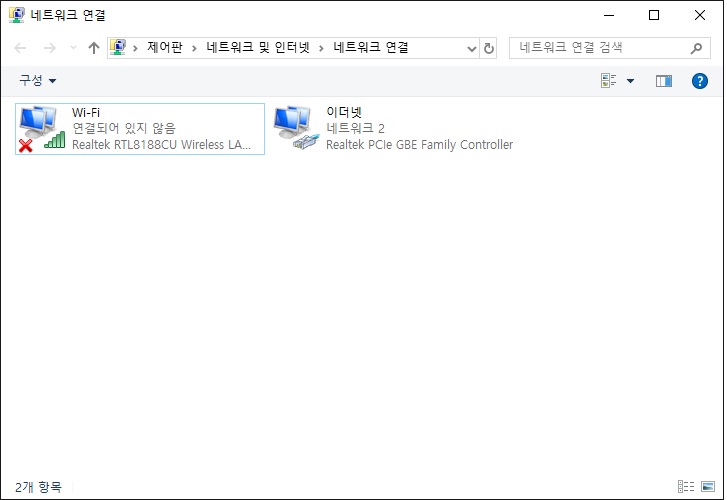

SPW 모델에 뺸 무선 랜카드를 컴퓨터에 연결해본다.

인식이 잘된다.

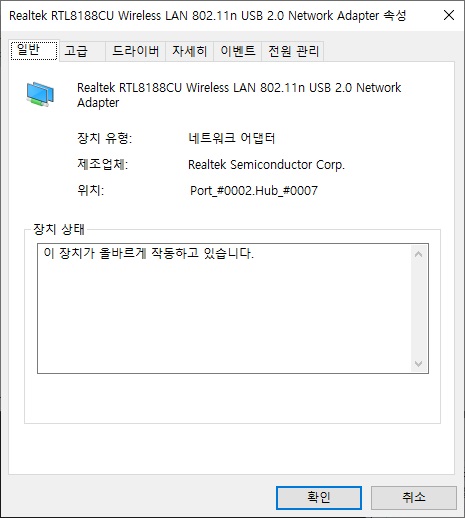

'Realtek RTL8188CU Wireless LAN 802.11n USB 2.0 Netwrok Adapter' 모델이다.

이상으로 ITB-100HD 시리즈 분해를 마친다.
다시 한번 말하지만 분해시 책임은 본인에게 있다.
