Vehicle Air-Conditioner Refreshing System

차량 에어컨을 사용시 퀘퀘한 냄새가 나는 경우, 대부분 에어컨 통풍 통로나 에바포레이터(Evaporator)에 곰팡이 원인이 많다. 애초에 곰팡이가  한번 생기면 물리적인 제거작업이 아닌 이상 냄새는 계속 나기 마련이다.
가장 좋은 방법은 에어컨을 끄고 송풍모드도 10분정도 돌려서 말려주는것인데 종종 잊어버리거나 정차 후 10분정도 돌려주는것이 보통일이 아니다.
애프터블로우(AFTERBLOW)라는 물건은 시동이 꺼지면 자체 내장전원으로 일명 후송풍모드로 내부를 말려줘서 이러한 현상을 방지해줄수 있다.

곧 여름, 즉 에어컨을 사용할 시기가 다가와 설치를 해보기로 했다.

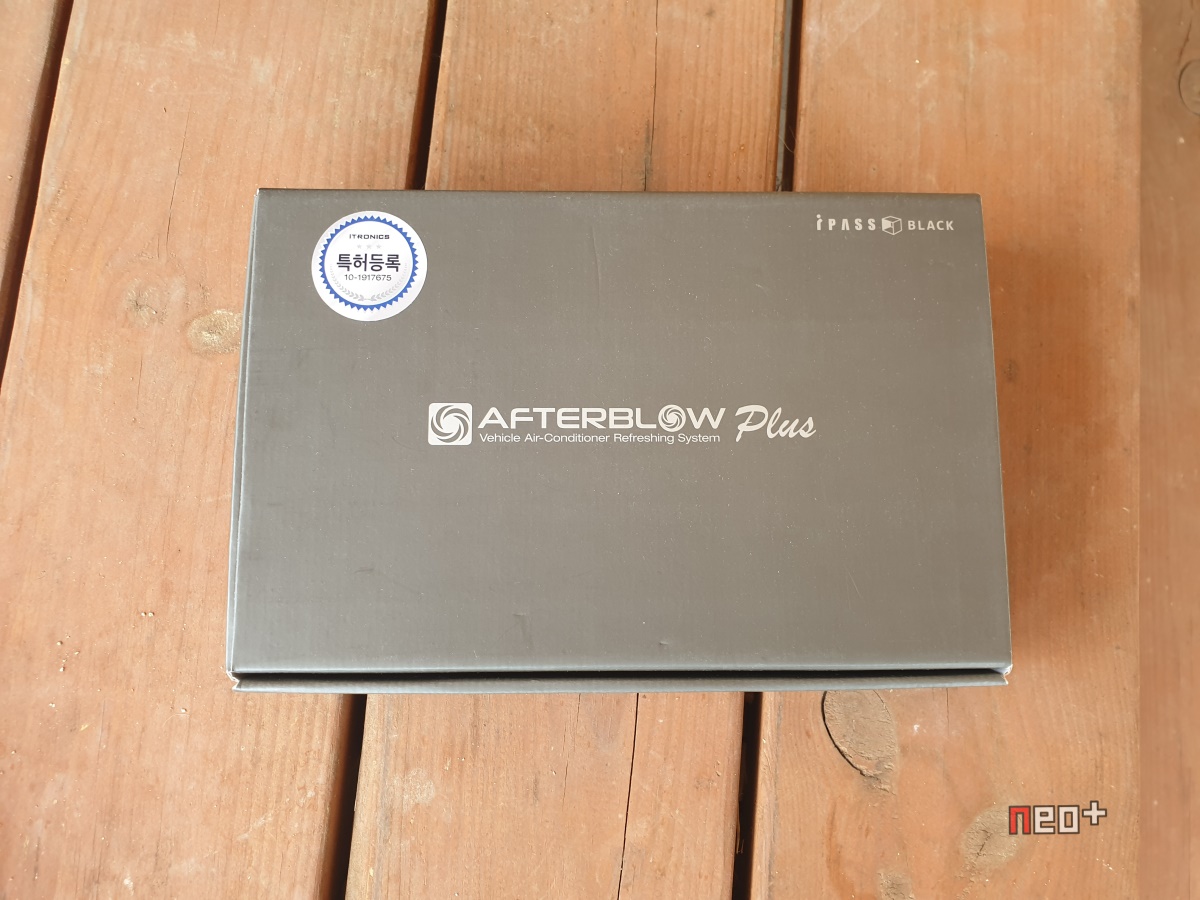

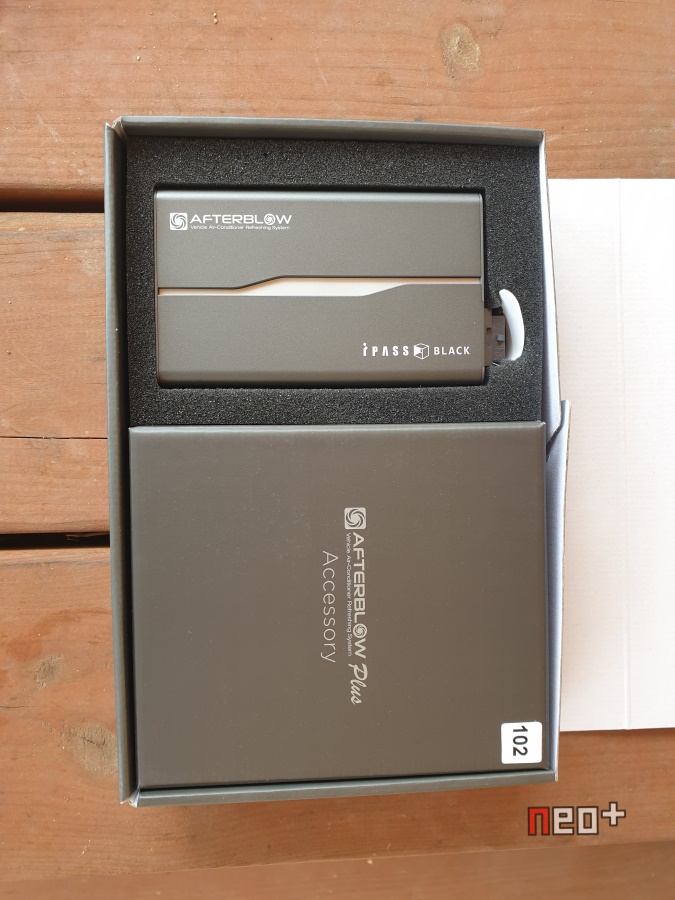

여러 회사중 블랙박스로 유명한 아이패스블랙(iPassBLACK)사의 애프터블로우 플러스(AFTERBLOW PLUS) 제품을 선택했다.

준비물 : 애프터블로우, 별드라이브 T25크기, 일자 드라이버, 십자 드라이버, 케이블 타이등

플러스와 노멀의 차이는 노멀은 라디오 수신에 영향을 준다고 하며 플러스는 이것이 개선된 제품이다.
이젠 시중에 플러스 제품말곤 구하기가 거의 힘들다.
각 차종별로 단자가 다르니 꼭 본인의 차에 맞는 모델을 선택한다.

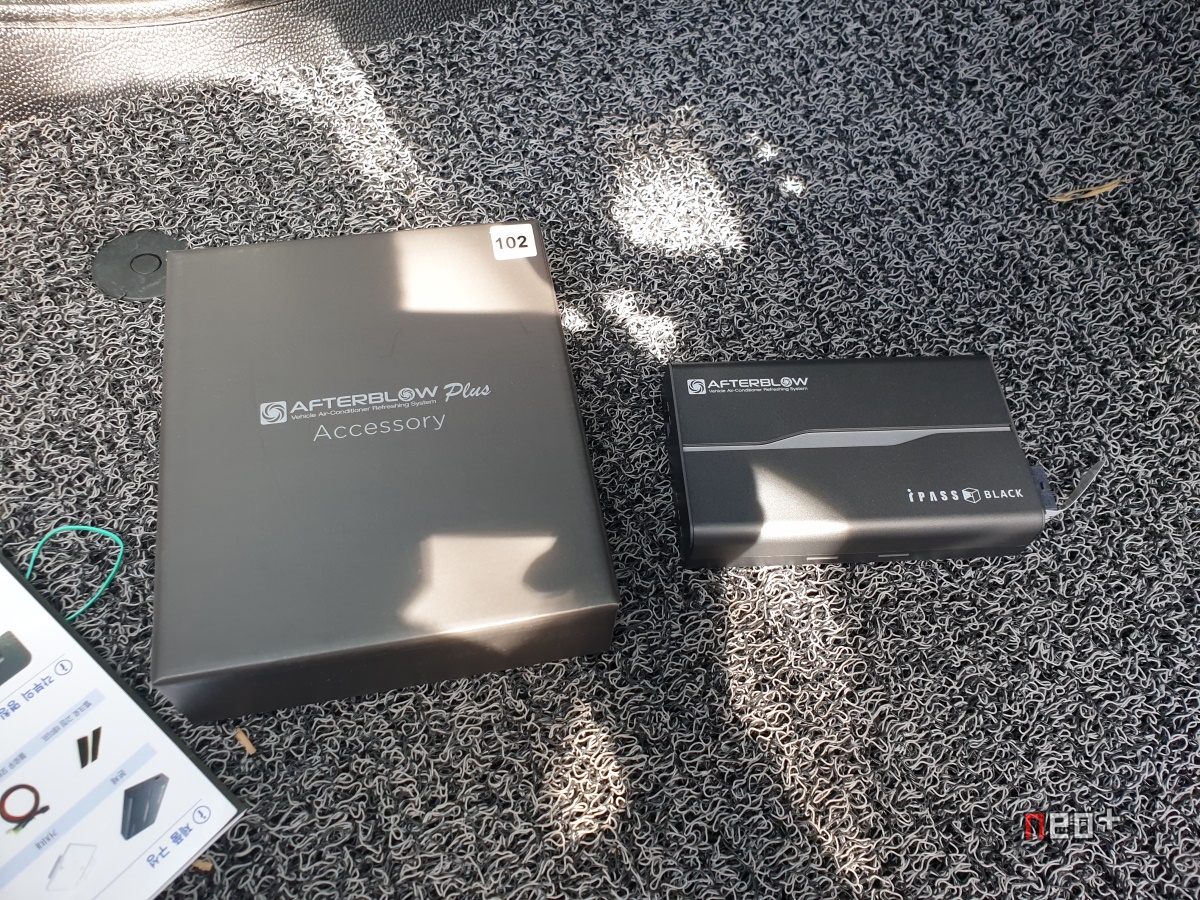

물건을 받아보니 본체는 공용이고 케이블이 차마다 다른것 같다.

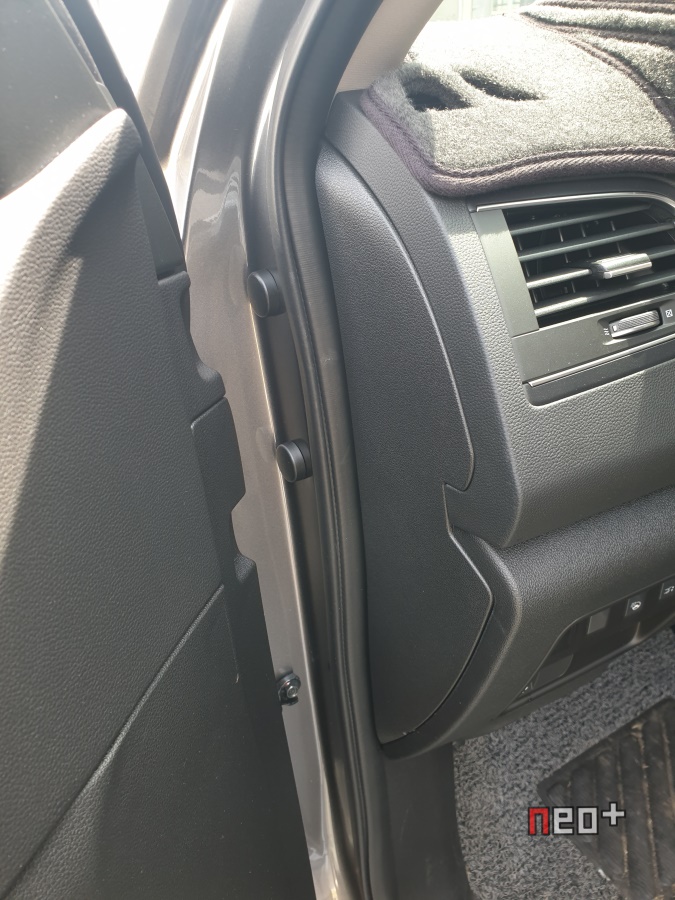

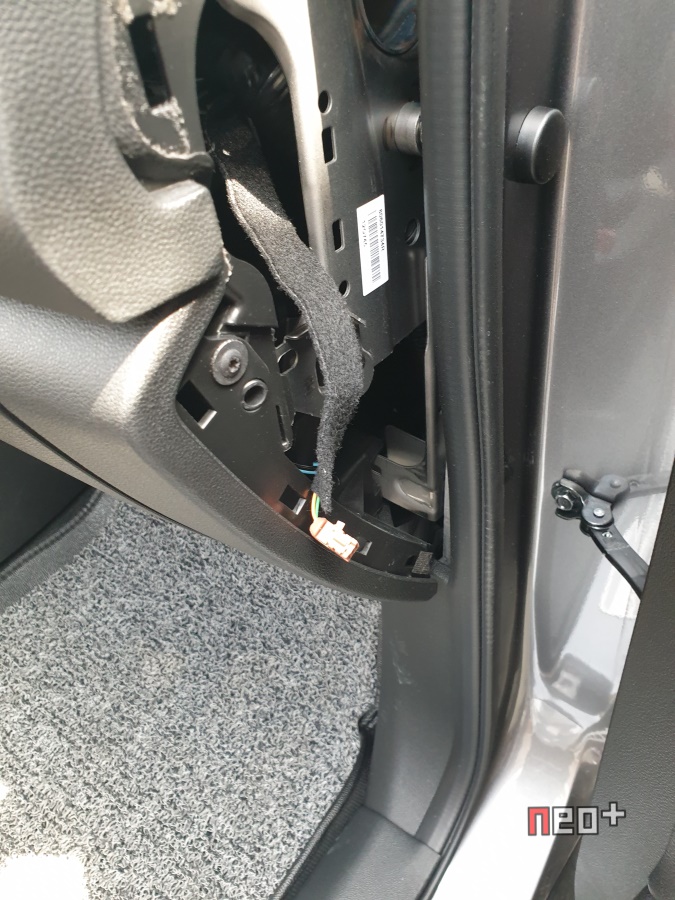

QM6(Koleos)의 애프터블로우 설치(장착)전 혹시나 모를 쇼트로 퓨즈 손상을 방지하기 위해 운전석 퓨즈박스를 연다.

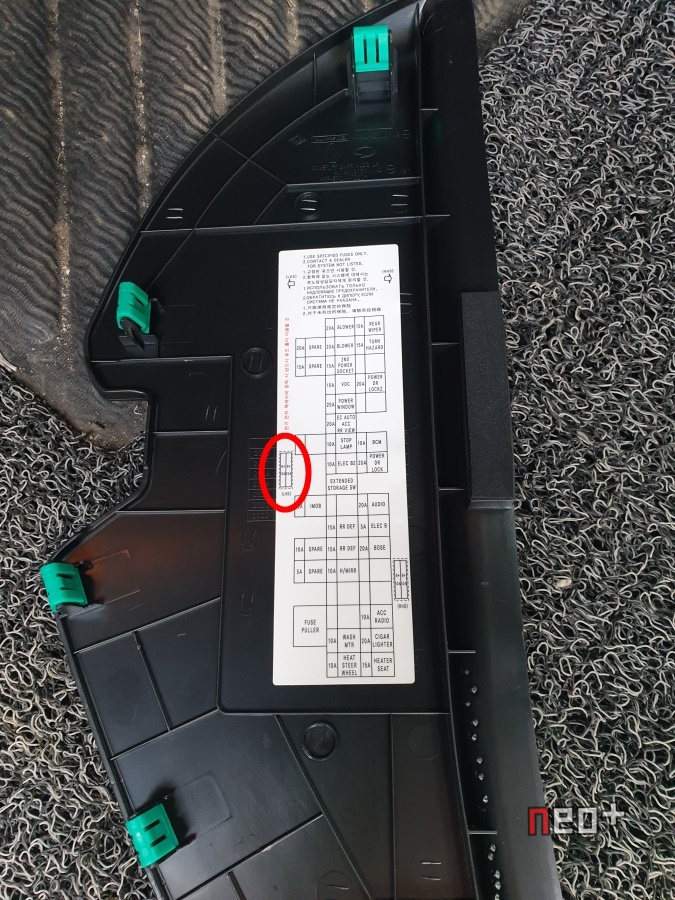

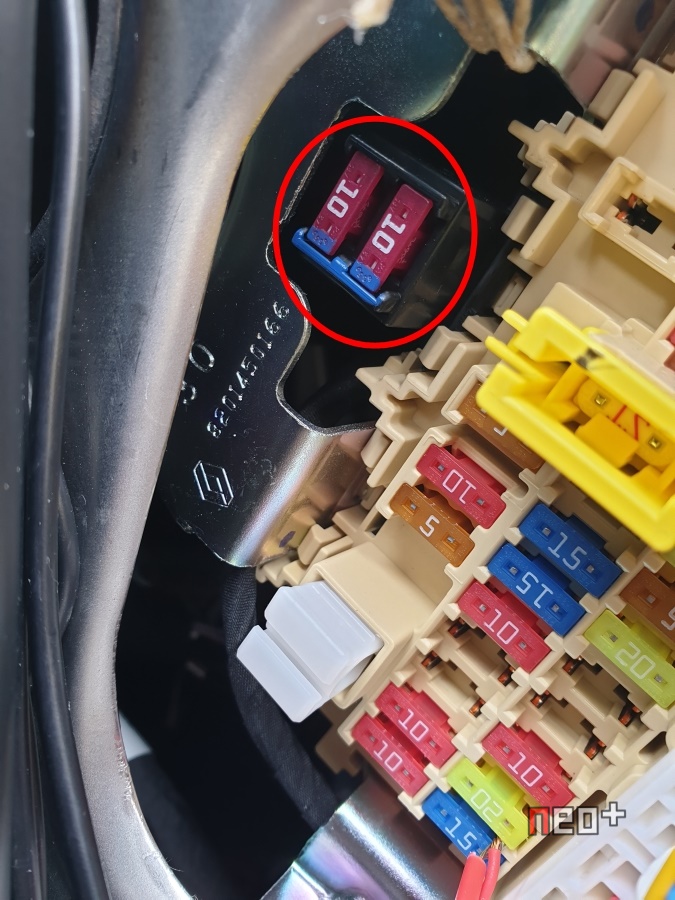

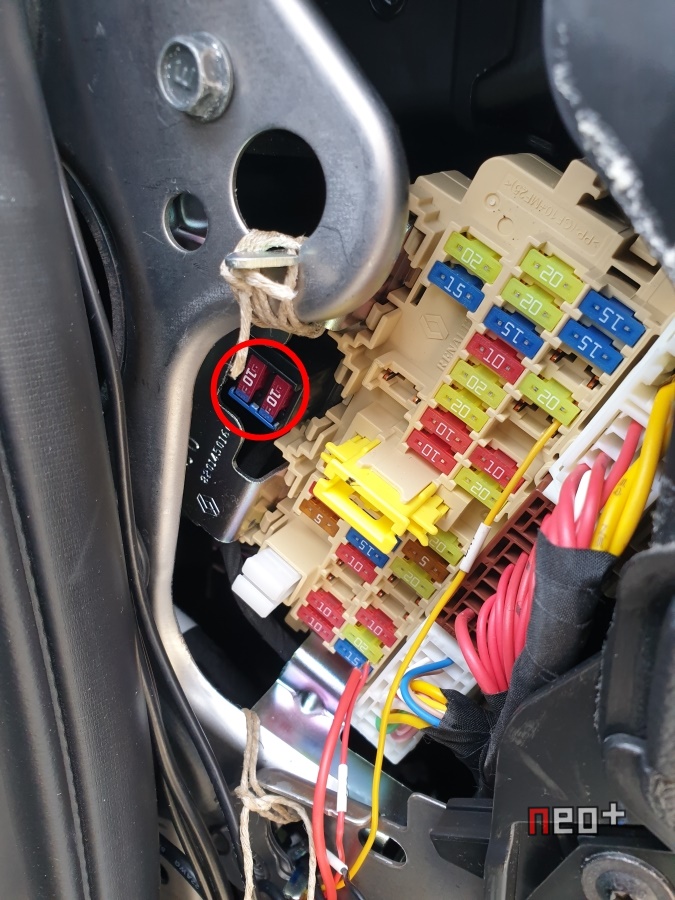

가운데 왼쪽부분 퓨즈가 송풍기관련 퓨즈다.

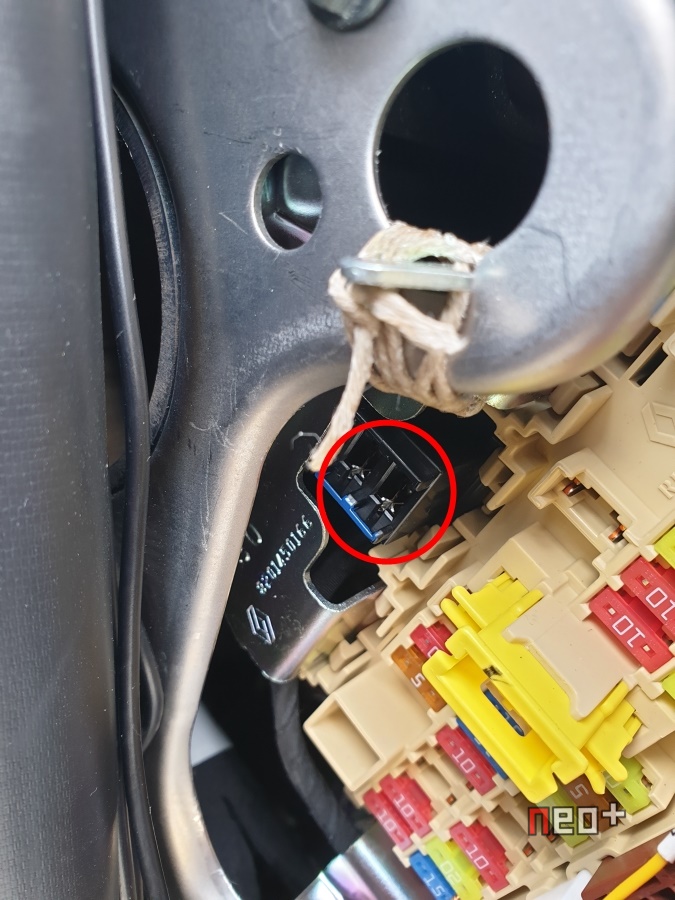

퓨즈박스에 퓨즈를 퓨즈 리무버를 이용해 해당부위 퓨즈를 둘다 뽑아준다.

퓨즈 장탈

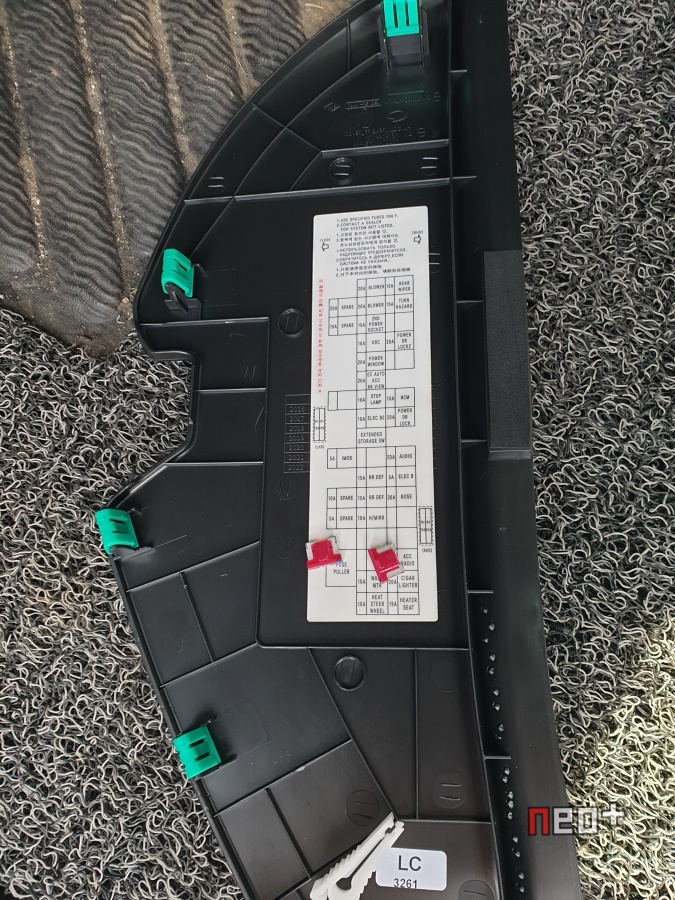

장탈된 모습

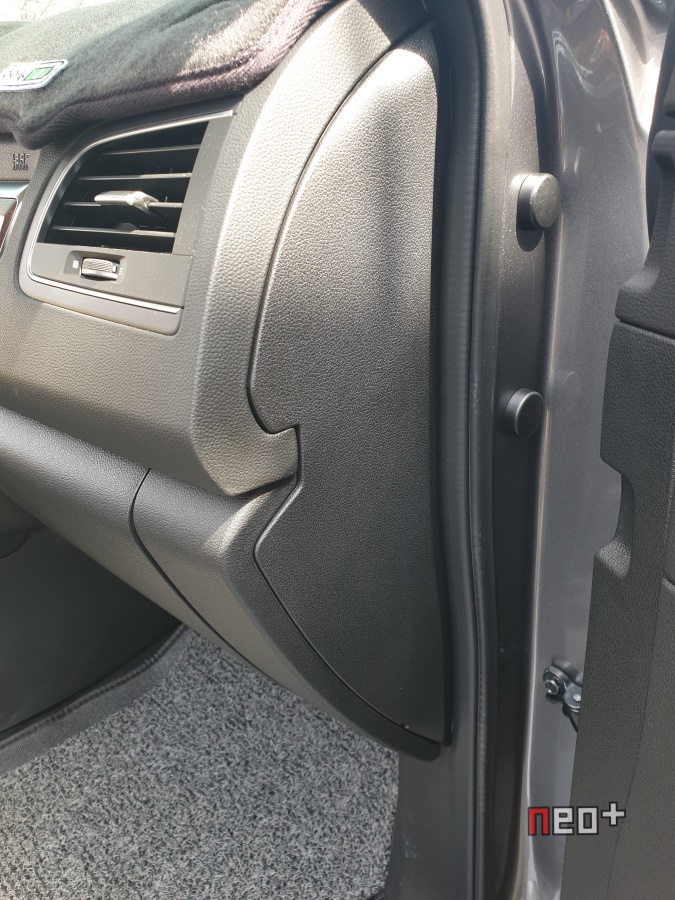

조수석 사이드 커버를 연다.

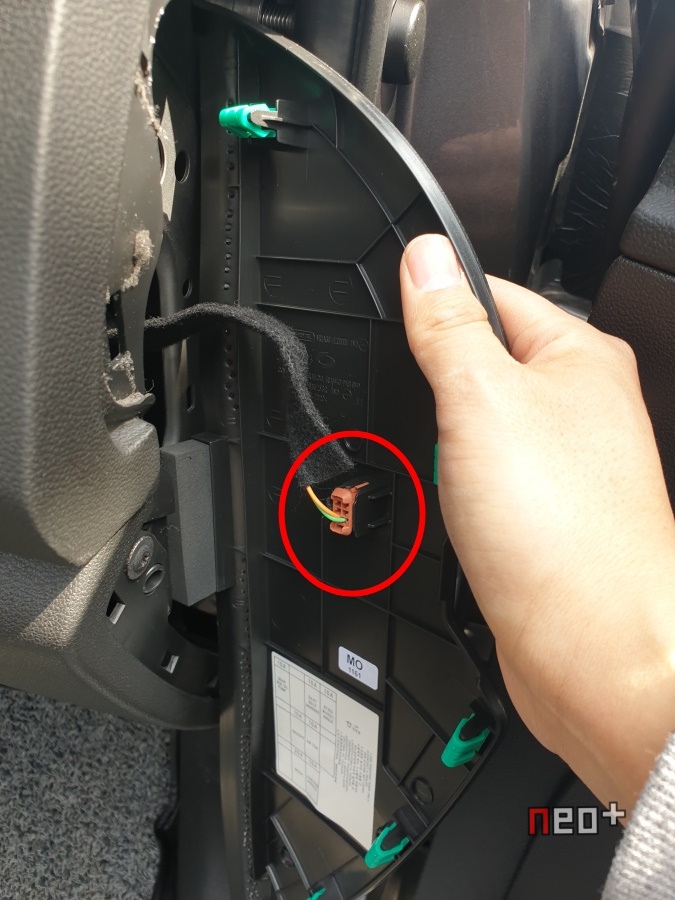

커넥터가 꽂혀 있는데 일자 드라이버를 이용해 지렛대처럼 뽑으면 된다.

커넥터 장탈

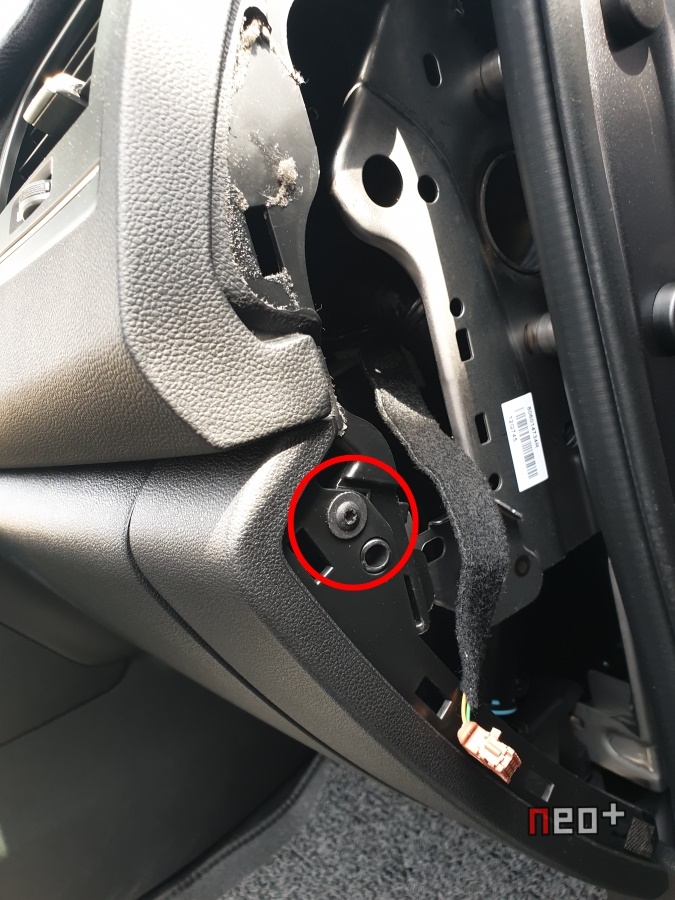

해당부위를 별드라이버를 이용해 푼다.

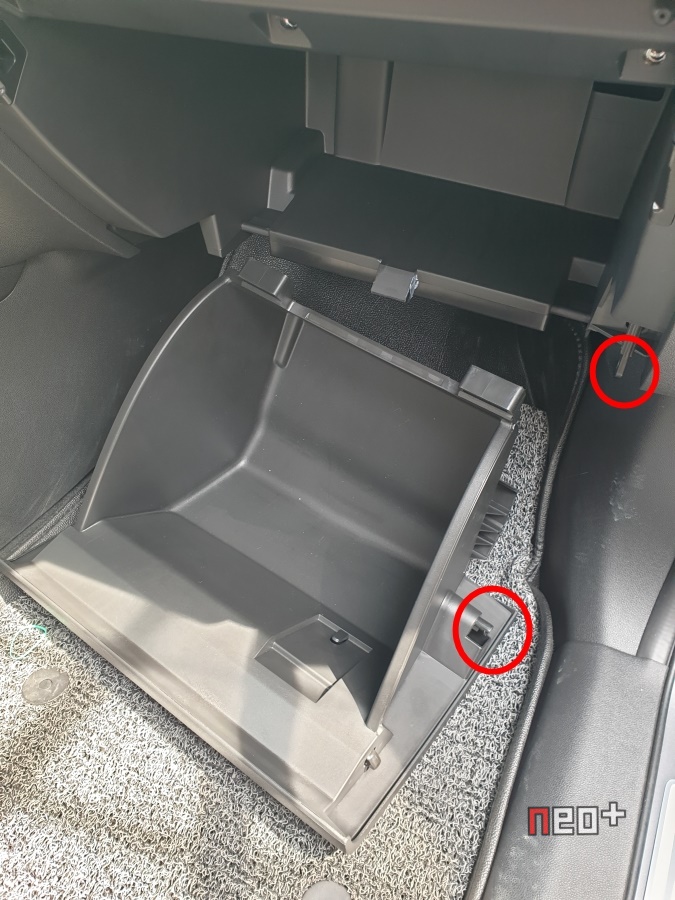

콘솔박스 혹은 글로브박스 다시방이라 부분은 곳을 연다.

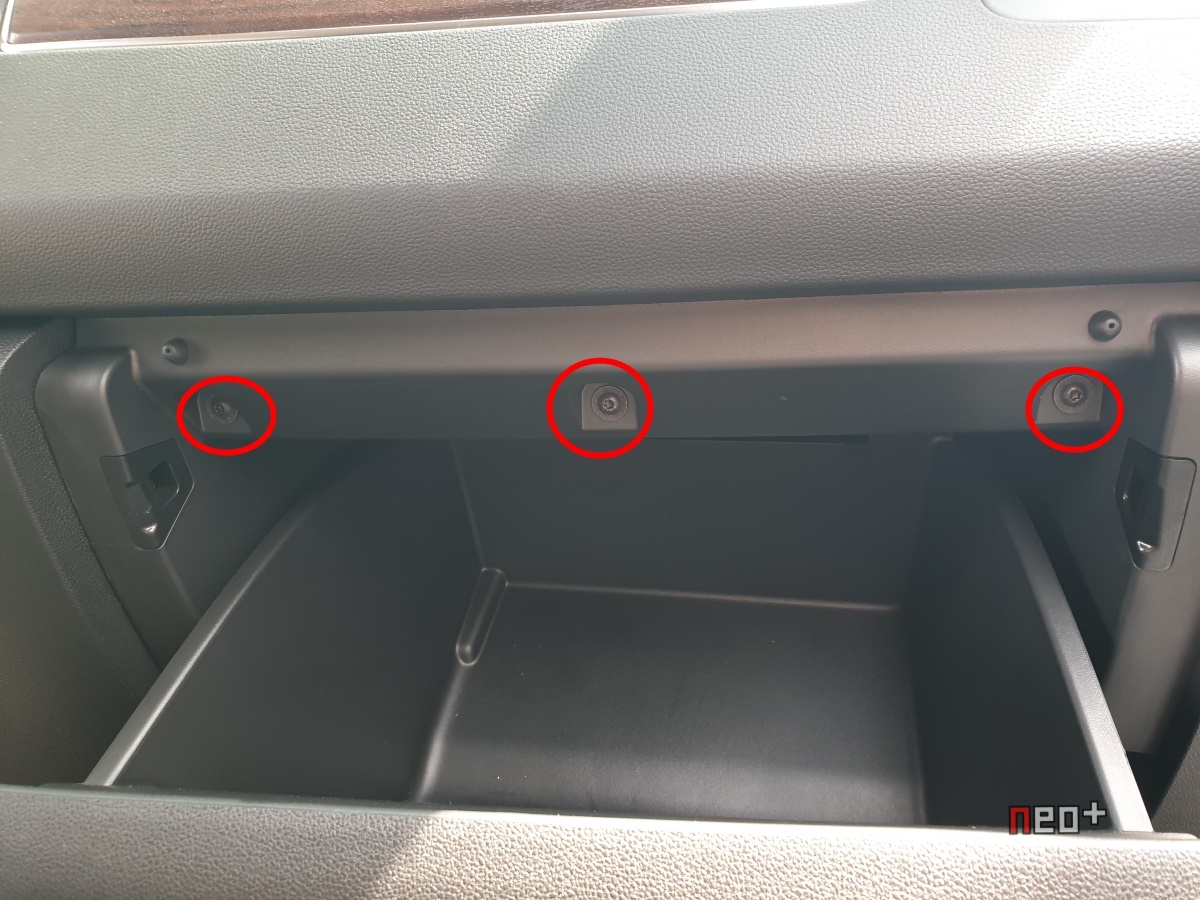

3곳의 별드라이브를 푼다.

모두 풀면 글로브박스 오른쪽에 키가 있는데 눌러서 빼준다.
그후 글로브박스 전체를 밑으로 뺀다는 느낌으로 당기면 자체가 빠진다.

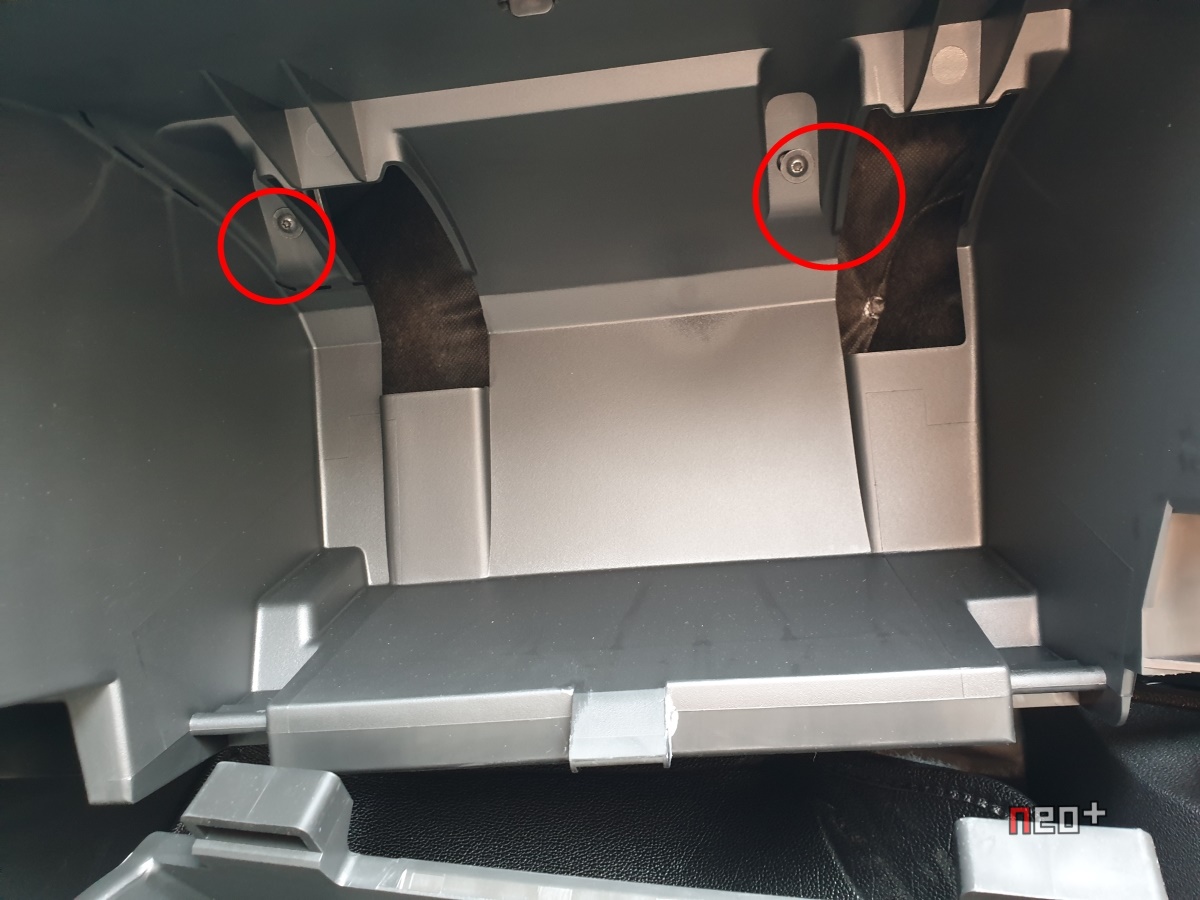

내부의 별드라이브를 풀어준다.

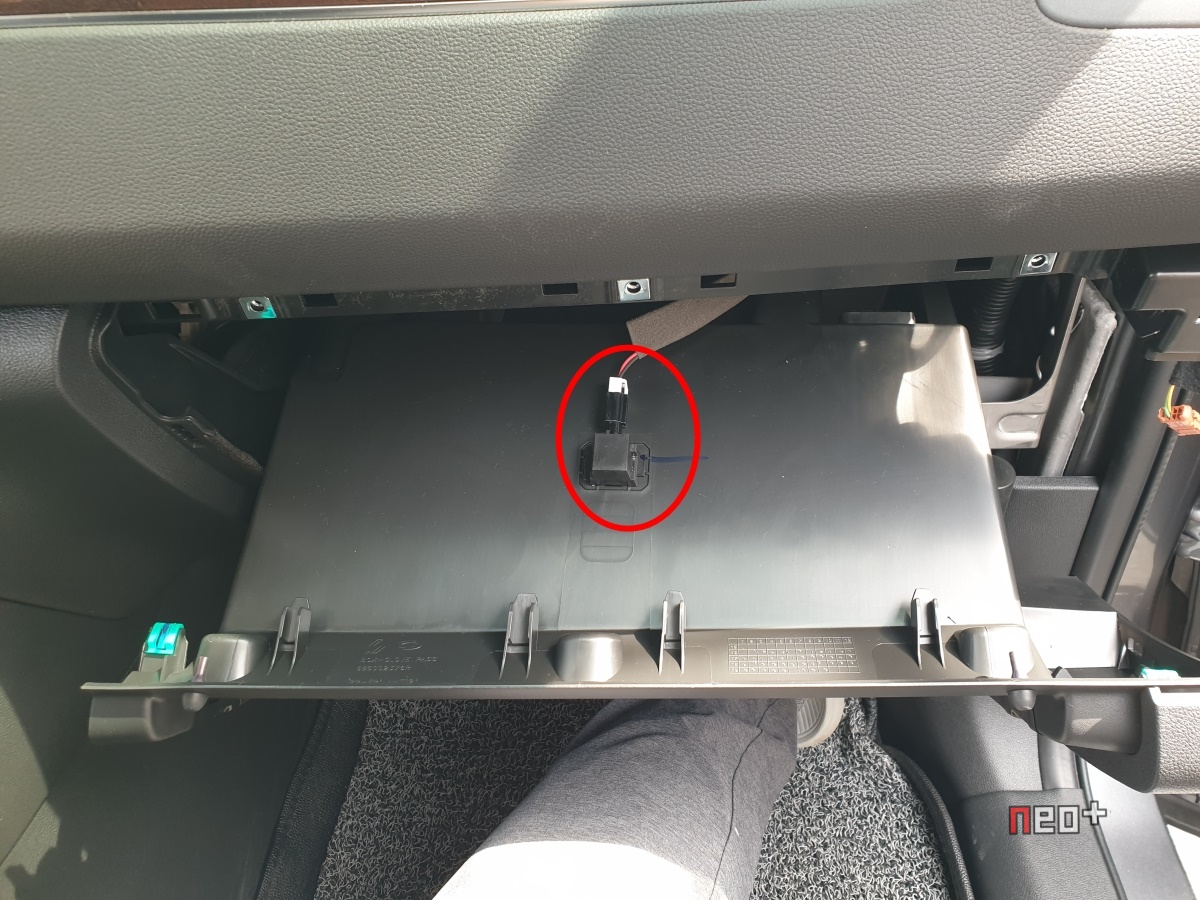

그후 전체를 앞으로 당기다는 느낌으로 빼면 위와같이 글로브박스 조명이 있다. 돌려서 빼준다.

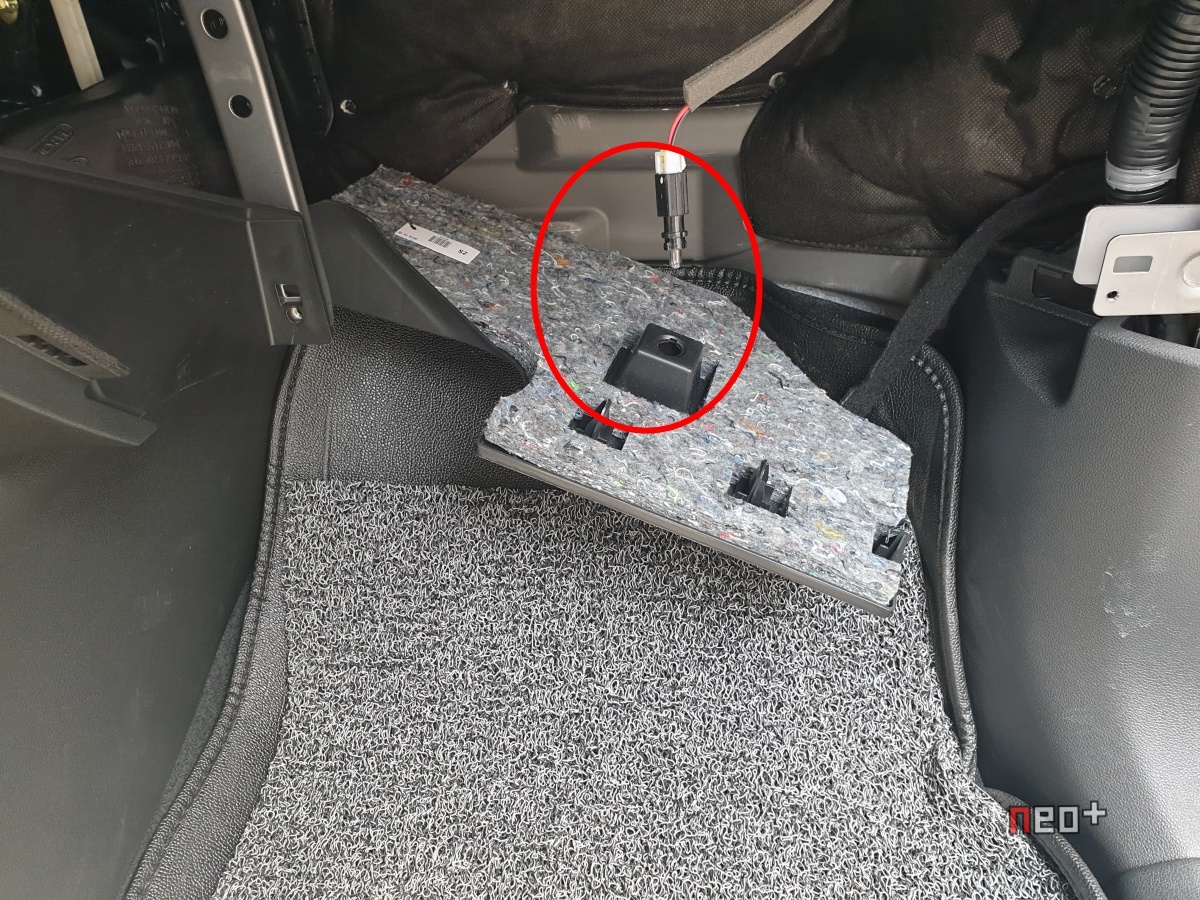

바닥에 풋등이 있는데 이것 또한 돌려서 빼준다.

사진이 없으나 조수석쪽 사이드 커버를 빼줘야 하는데 손으로 당기고 별드라이브 하나를 풀면 된다.

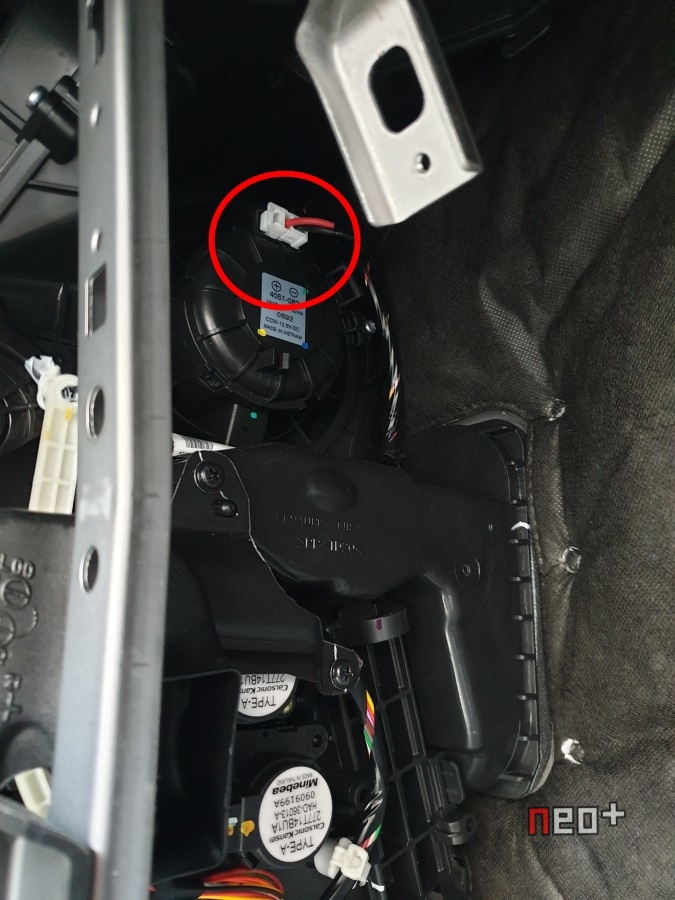

위에 보이는 블로우 모터 커넥터를 빼준다.

애프터 블로우를 장착하자.

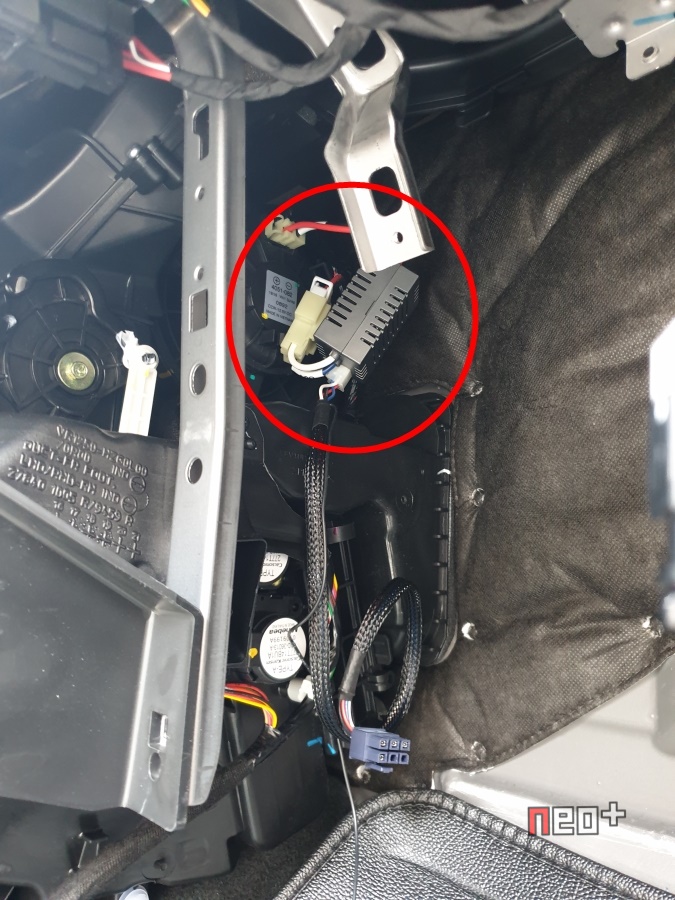

커넥터를 설명서대로 꽂아준다.
차후 선정리를 케이블 타이를 이용하여 고정해준다.
접지는 차체 철판에 연결해준다.

조립은 분해의 역순

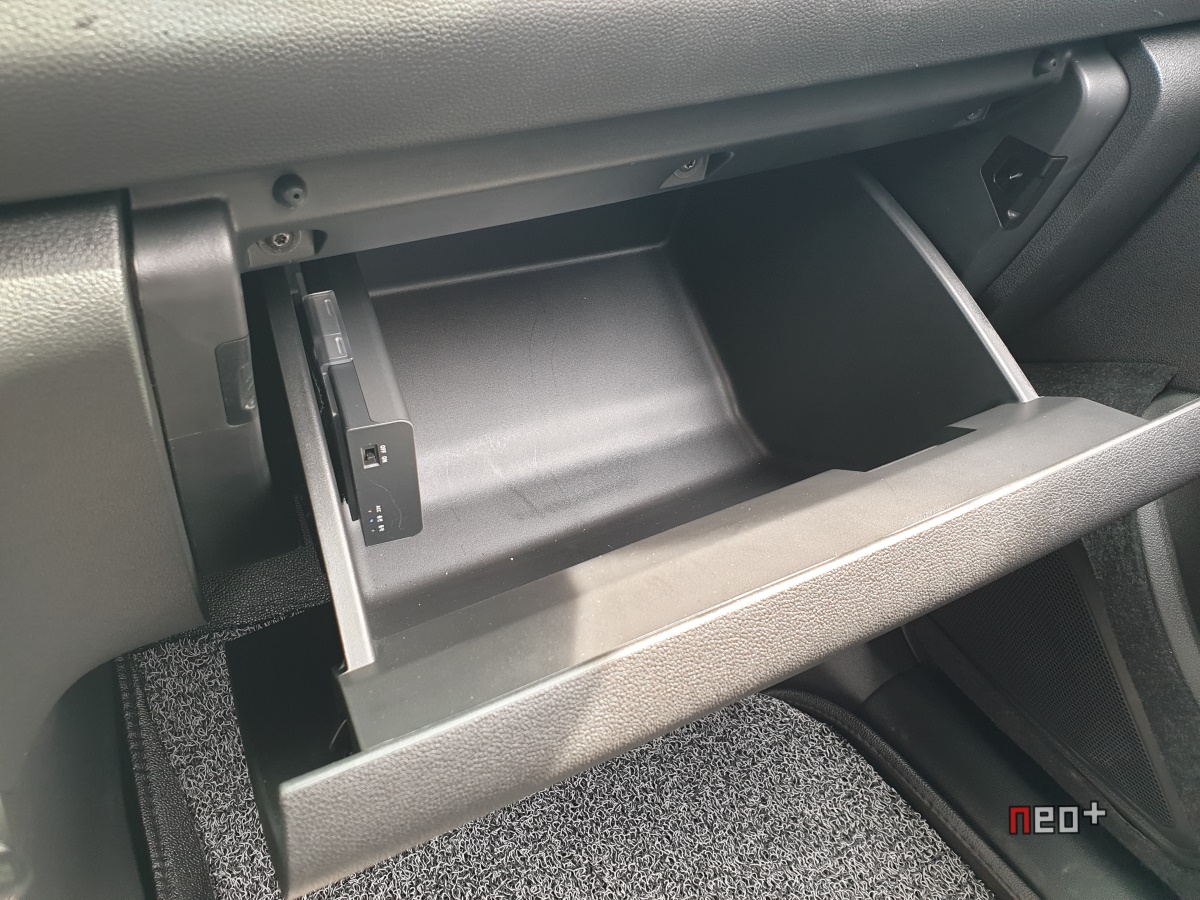

애프터블로우는 사람마다 원하는 부위에 부착하면 되며 글로브박스안에 부착해뒀다.
