제품 : HDMI 분배기 매트릭스 6:2(HDMI True Matrix 6X2)
특징 : 6 입력신호(6 Input), 2 출력신호(2 Output), PIP(Picture In Picture), ARC, 오디오 EDID, 오디오 추출 기능
전원 : 5V 사용
HDMI 분배기 매트릭스를 구매했다.
분배기 매트릭스란 분배기(Splitter)와 선택기(Selecter)가 동시에 존재하는 제품이라고 보면 된다.
예를 들면 4:2라고 가정해보면,
앞에 숫자는 입력(Input) 신호, 입력 포트의 갯수 즉 4 입력포트.
뒤에 숫자는 출력(Output) 신호, 출력 포트의 갯수 즉 2 출력포트.
다시 정리하면 동시에 4개 포트를 받아서 2개의 출력을 내보낼수 있다.
2개 신호를 같은걸 보낼수 있고 각각 다른 신호를 보낼수도 있는것이 장점이다.
알리익스프레스에서 저렴한 분배기 매트릭스를 구매했다.
저가형과 고가형의 최대 차이는 기능도 기능이지만 전환속도다.
고가형은 바로바로 화면이 변환되지만 저가형은 전환속도가 느리다.
이것은 저가형으로 전환시 3초정도 걸린다.
2주정도 걸려 택배가 왔다.
포장박스엔 아무것도 써있지 않다.
내용물은 제품, 전원아답터, 설명서, 리모콘이 있다.
정식명칭은 없는것 같다.

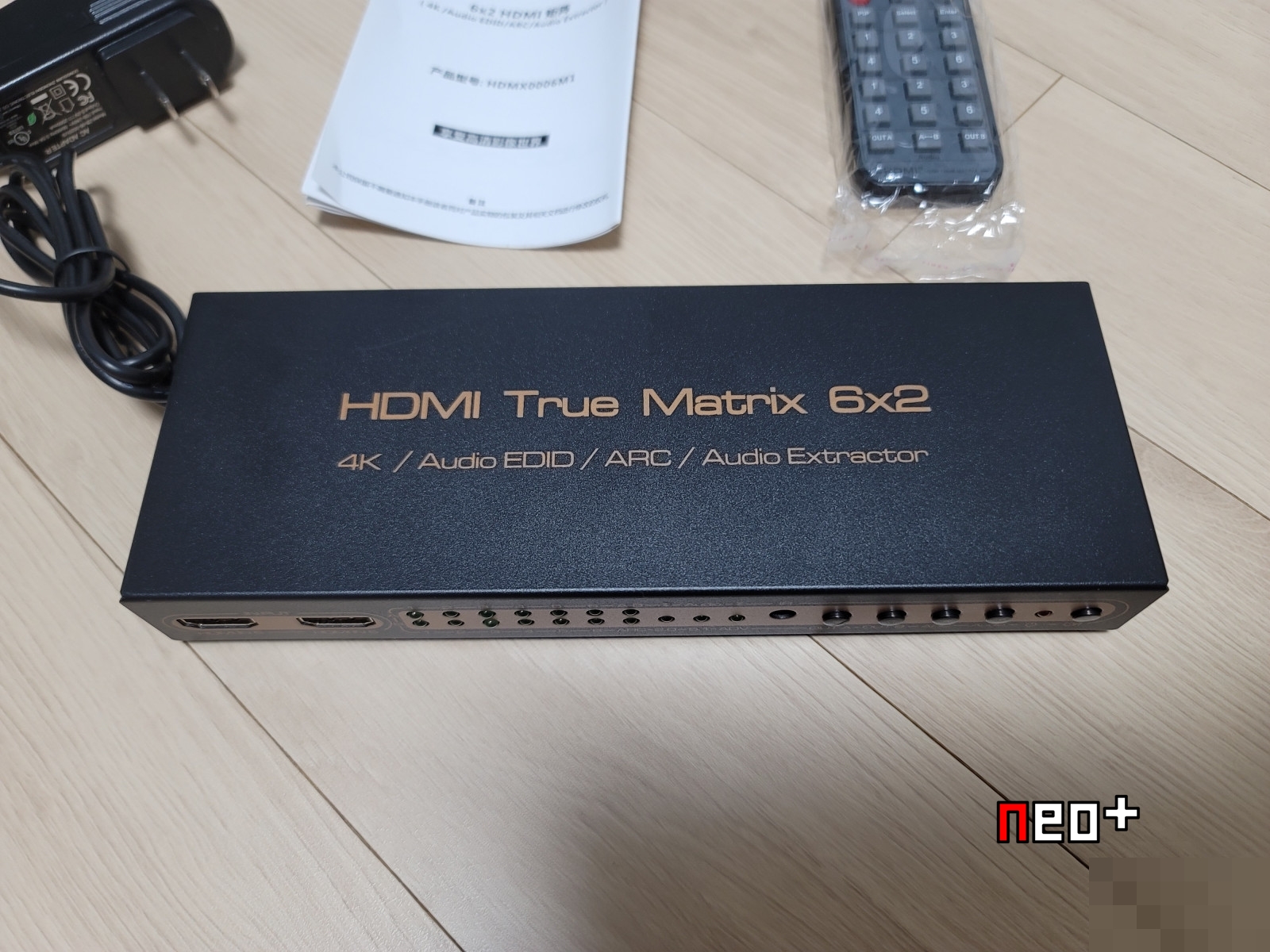

HDMI True Matrix 6x2
즉 6 입력신호, 2 출력신호 제품이다.
4K / Audio EDID/ ARC / Audio Extractor 기능이 있다.
제품에 써 있는대로
영상 4K 지원, 오디오 EDID, ARC(Audio Return Channel), 오디오 추출 기능을 추가로 지원한다.
저가형이지만 부가기능이 다소 있다.

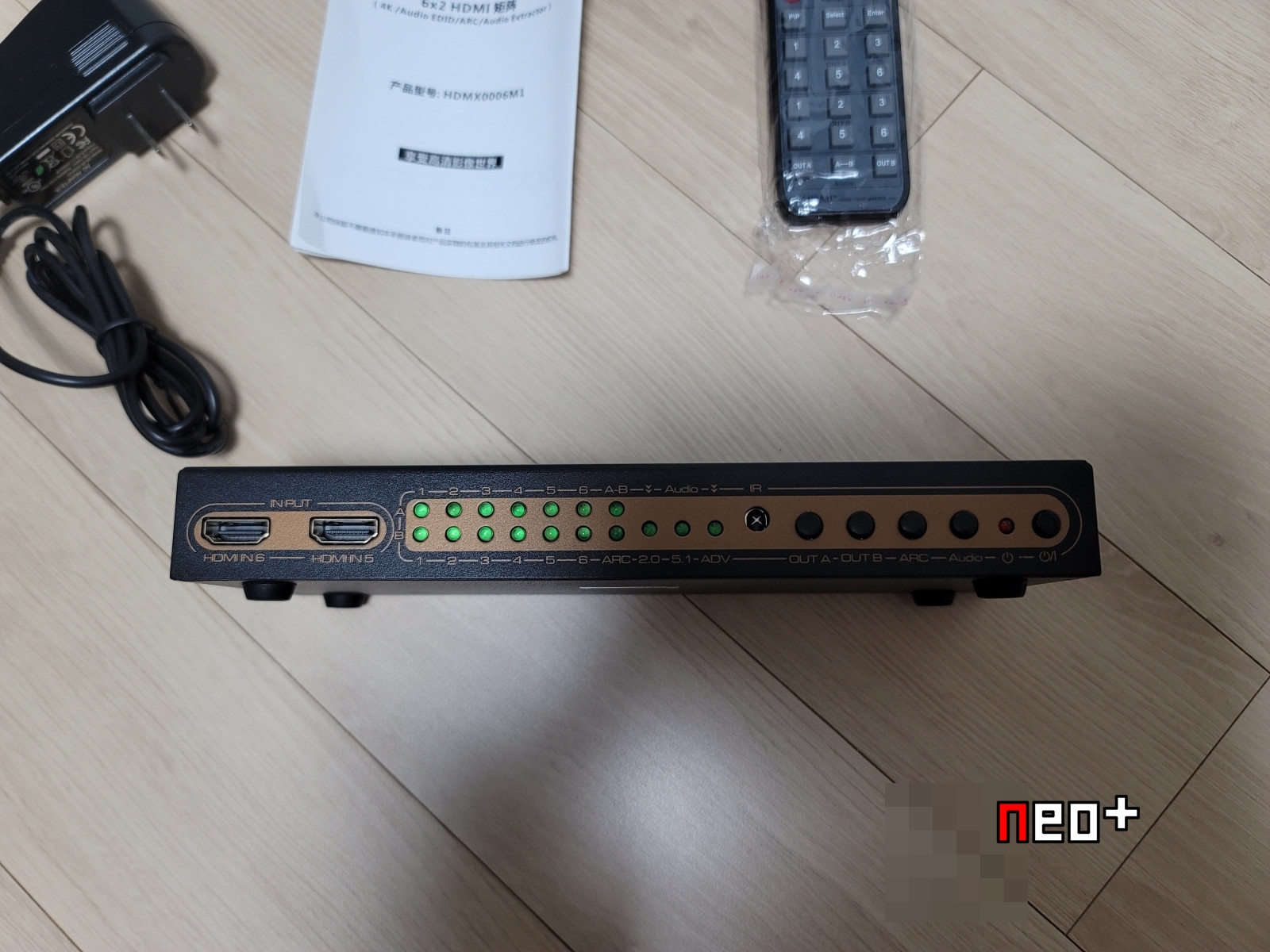

제품 전면부 모습
특이하게 입력포트 6개중 2개(5,6)은 전면부에 있다.
출력포트 2개의 가각 입력 선택신호를 LED로 보여주고 오디오 ARC 및 EDID 신호 상태 LED가 있다.
출력 포트 A, B의 입력신호 선택 버튼과 ARC 유무 버튼, 오디오 EDID 선택버튼, 전원 상태 LED, 전원 버튼이 있다.
제품 측면엔 내부 열을 발산하기 위한 구멍이 있다.

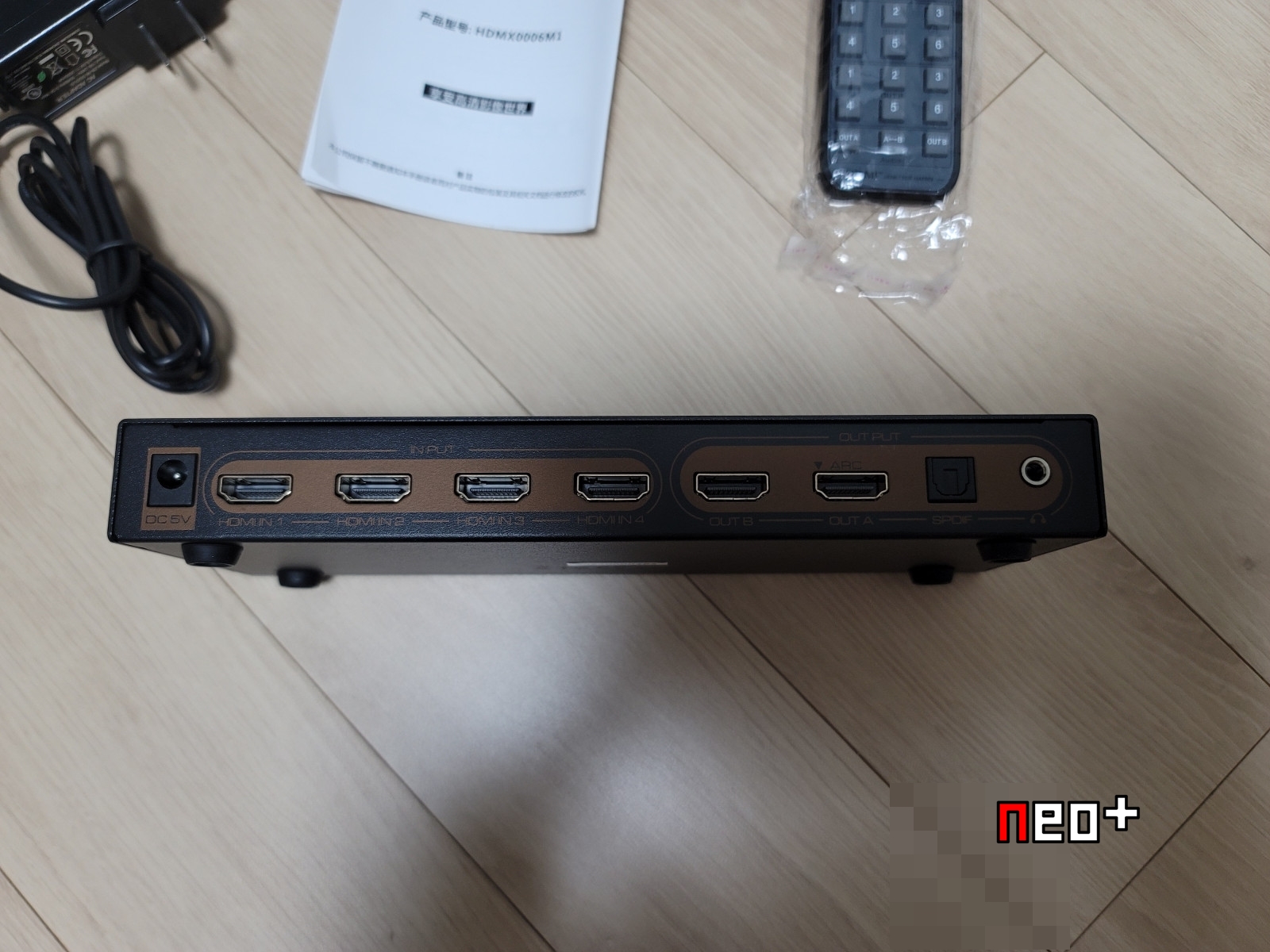

제품 뒷면
전원 부 (DC 5V)와 입력포트 4개(1,2,3,4), 출력 포트2개(A,B) 광출력포트와 3.5파이 오디오출력부가 있다.

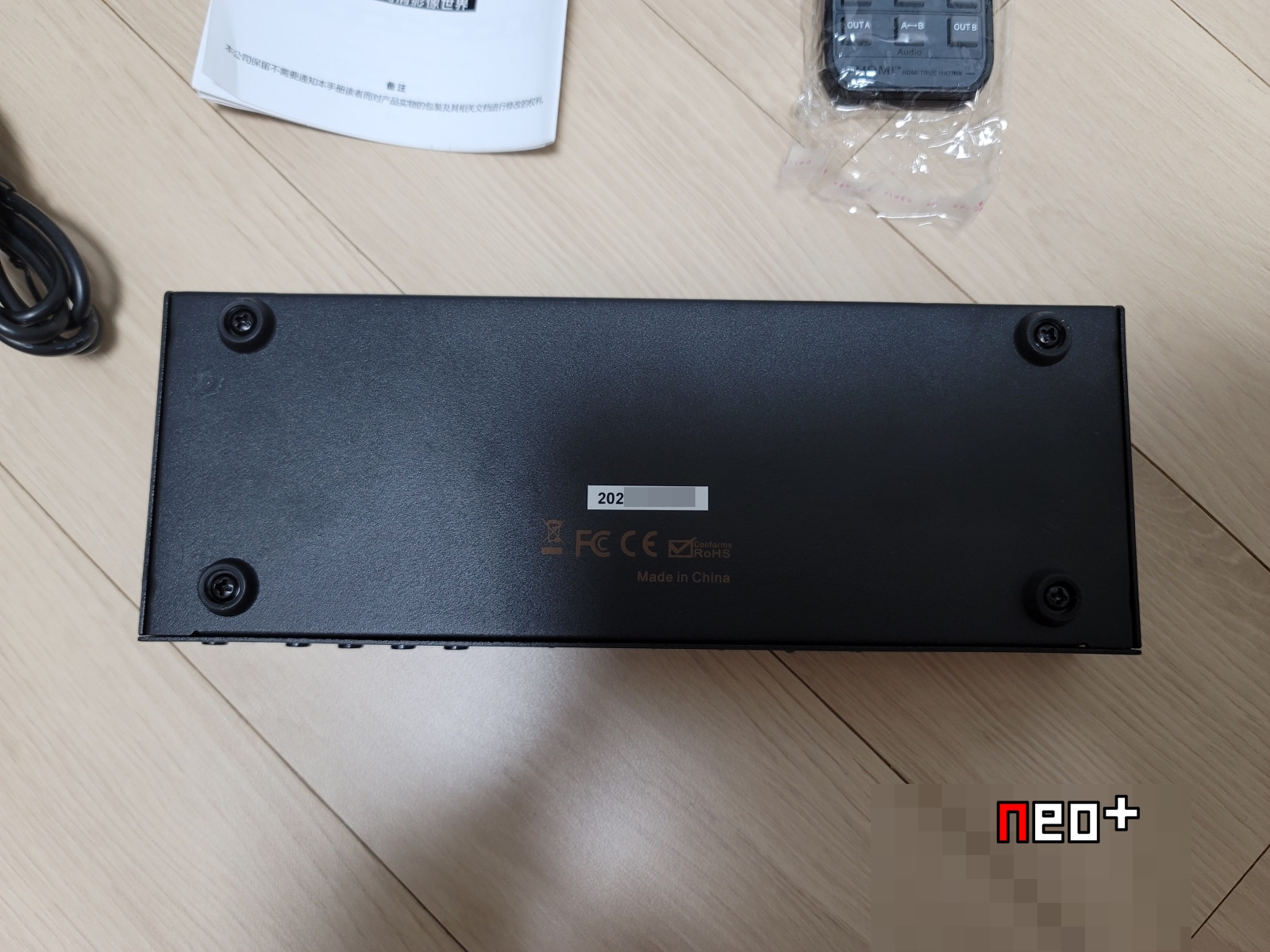

아랫면은 이런저런 표시

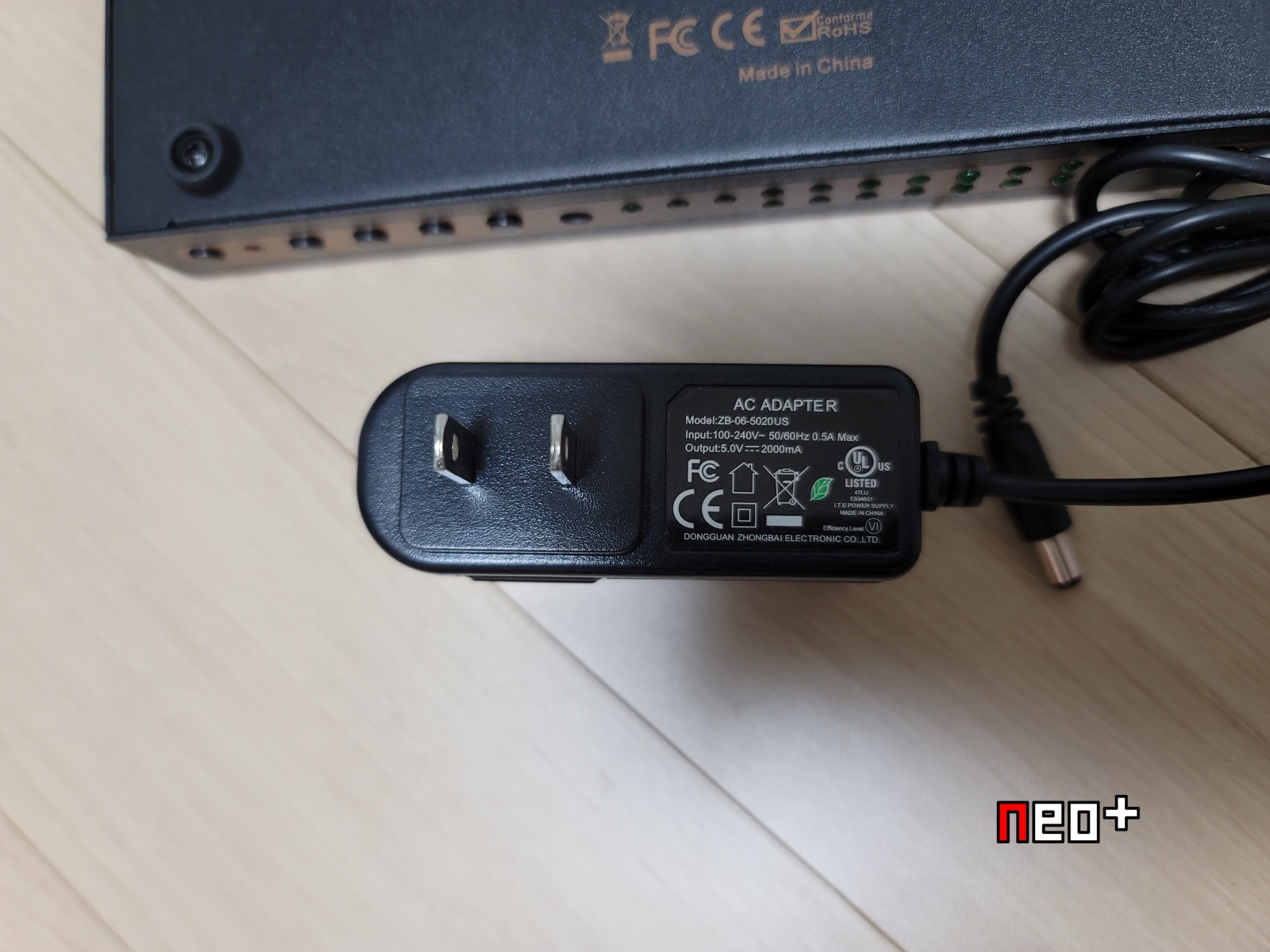

전원 아답터는 흔히 110V(US Plug)라 불리는 플러그를 쓴다.
다만 전압은 100-240V 프리볼트로 전면에 젠더만 꽂고 쓰면 된다.
리모콘으로 본체에 없는 PIP(Picture in Picture) 버튼이 유일하게 있다.
해당 버튼을 누르면 현재 입력신호로 들어오는 모든 화면을 왼쪽에 작은 화면으로 차례대로 띄워준다.
다만 저가형이라 그런지 PIP로 구현시 영상속도는 느린편이다.
예시로 띄워본다.

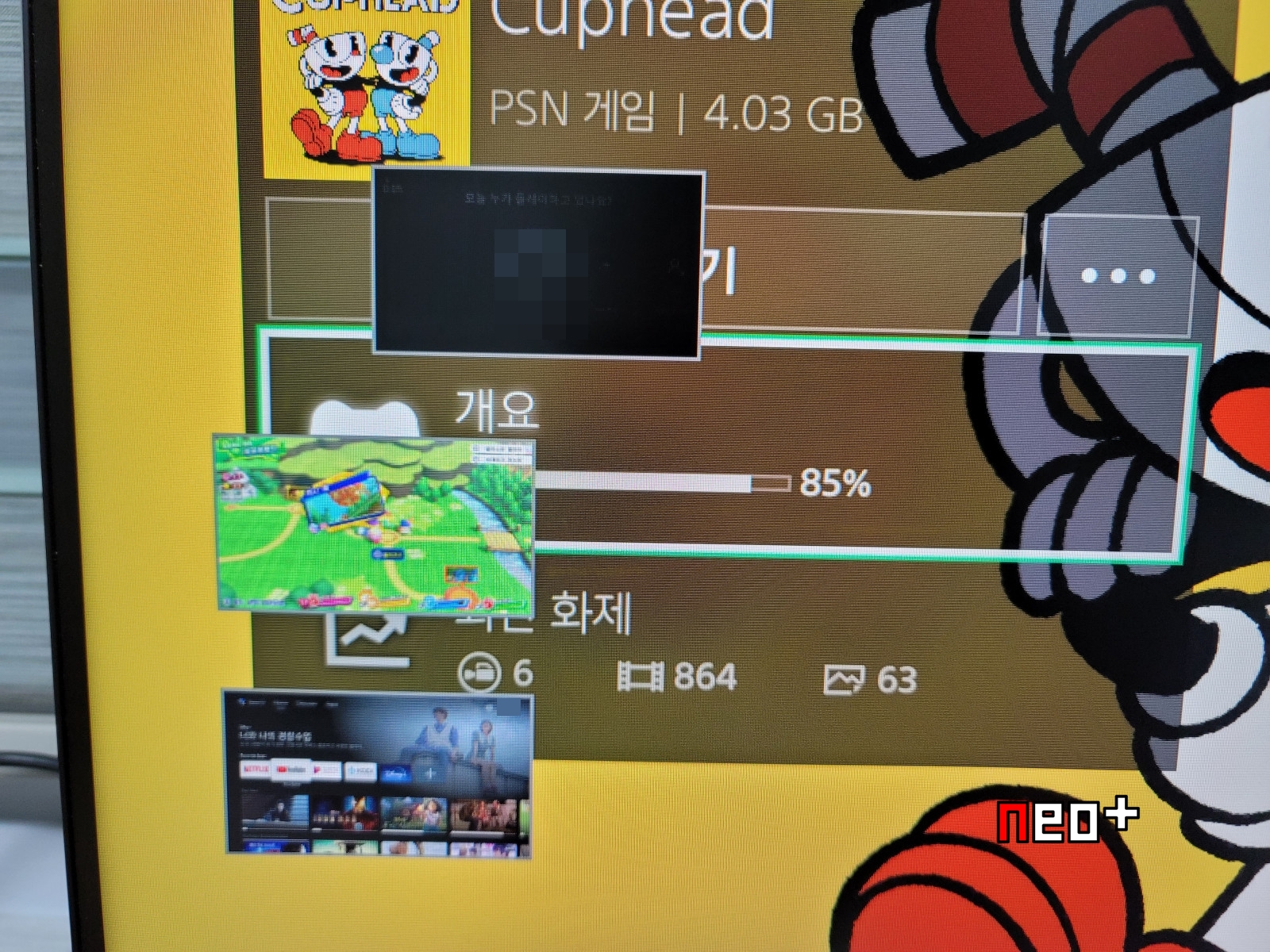

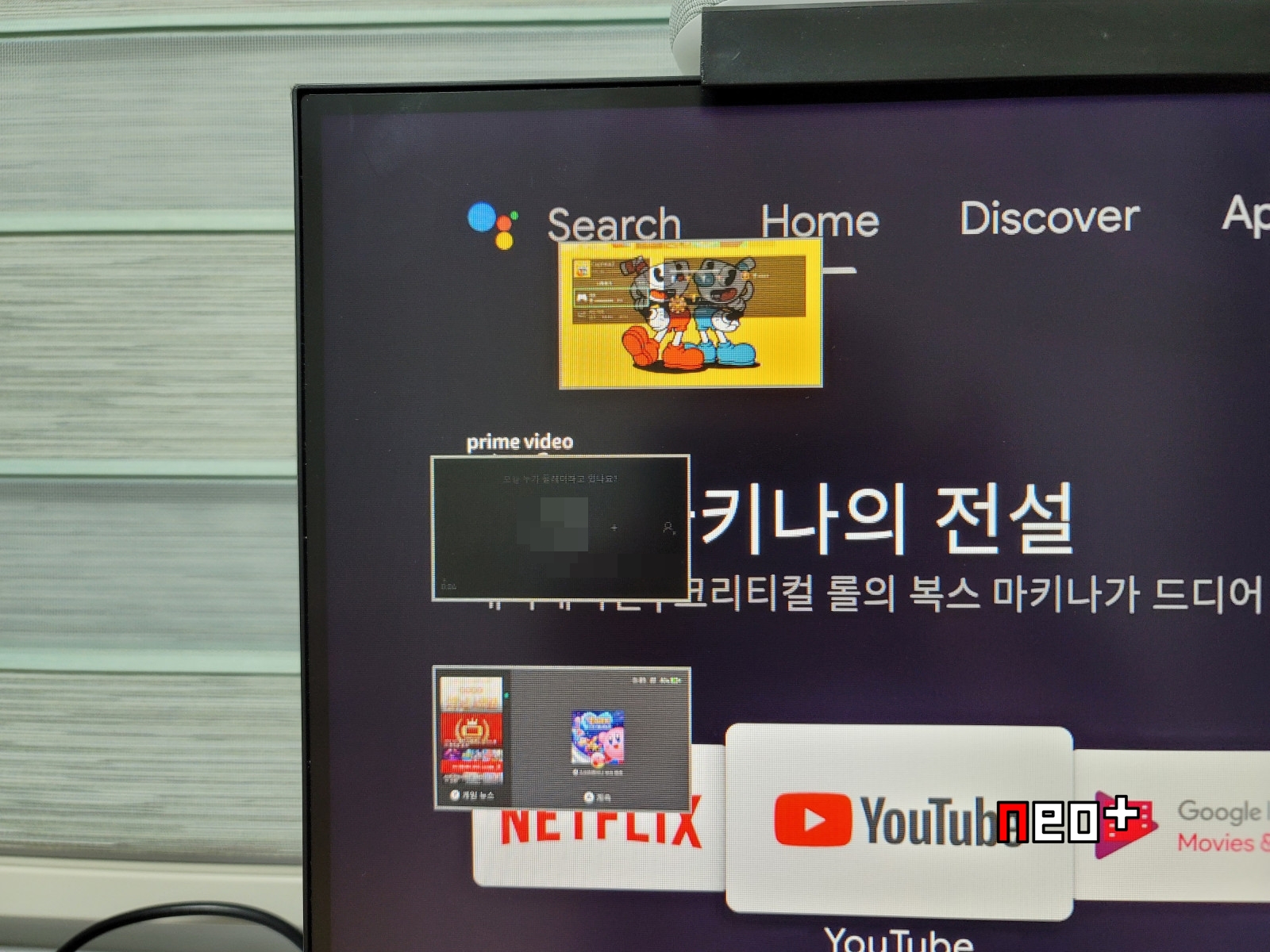

PIP 버튼을 누르면 현재 입력신호를 왼편에 차례대로 띄워준다.

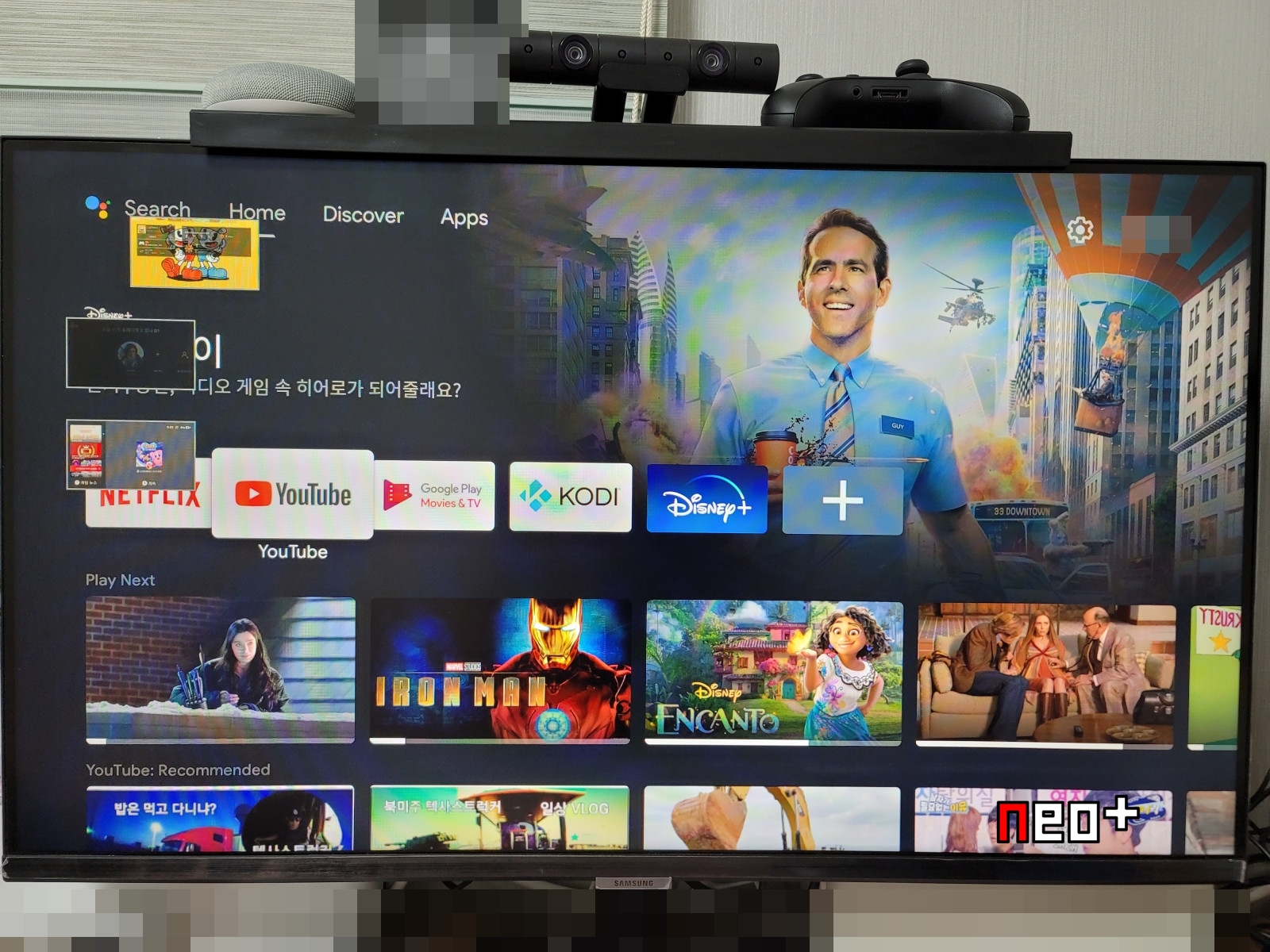

6입력 신호지만 현재 4개만 입력 되어 총 4개(메인1, 서브 3개)가 보인다.
화면처럼 나오며 리모콘에 Select 버튼을 누르면 위에서 차례대로 오른쪽으로 튀어 나오는데 Enter 버튼을 누르면 해당 화면으로 전환된다.
화면처럼 서로 전환된다.
다만 PIP 기능은 복제(Clone)시만 사용 가능하다.
즉 2개의 출력포트 같은 영상을 쓰는 경우만 사용 가능하다.
