제품명 : TUYA WIFI 스마트 IOT 스위치 (TUYA WIFI SMART IOT SWITCH)

휴대폰 어플로 제어가 가능한 TUYA WIFI 스마트 IOT 스위치 (TUYA WIFI SMART IOT SWITCH)를 구매했다.
인터넷만 연결된곳이면 언제어디서나 어플로 전등을 제어할수 있는 스위치다.

2개, 3개씩 두번 구매해서 총 5개를 구매했다.


스마트 스위치를 구매할때 고려해야 할점을 적어보면
1. 연결 프로토콜 (PROTOCOL) 방식 : 와이파이(WIFI)냐 전용 프로토콜이냐(EX : ZIGBEE)
2. 제어 어플이 무엇이냐? : 제품별 지원하는 어플이 다르니 같은 어플을 사용하는 제품이 편함
3. 연동되는 어플 유무 : 삼성 스마트싱스(SMARTTHINGS)나 아마존 알렉사(AMAZON ALEXA)와 같은 대중적인 어플과 연동되나?
4. 중성선(NEUTRAL LINE)  사용 유무 : 우리나라 대부분 가정이 중성선 매설이 안되어 있어 구매전 확인필요
-> 단 스마트 스위치 특성상 중성선을 사용하는 제품이 선택의 폭과 종류가 더 많다.
5. 기존 스위치와 호환 유무 : 기존 장착된 스위치와 호환이 되면 별도 작업없이 사용가능하나 모양이나 크기가 다르면 별도 시공이 필요하니 주의
6. 버튼 방식 : 물리방식이냐 터치방식이냐. 취향에 따라 선택

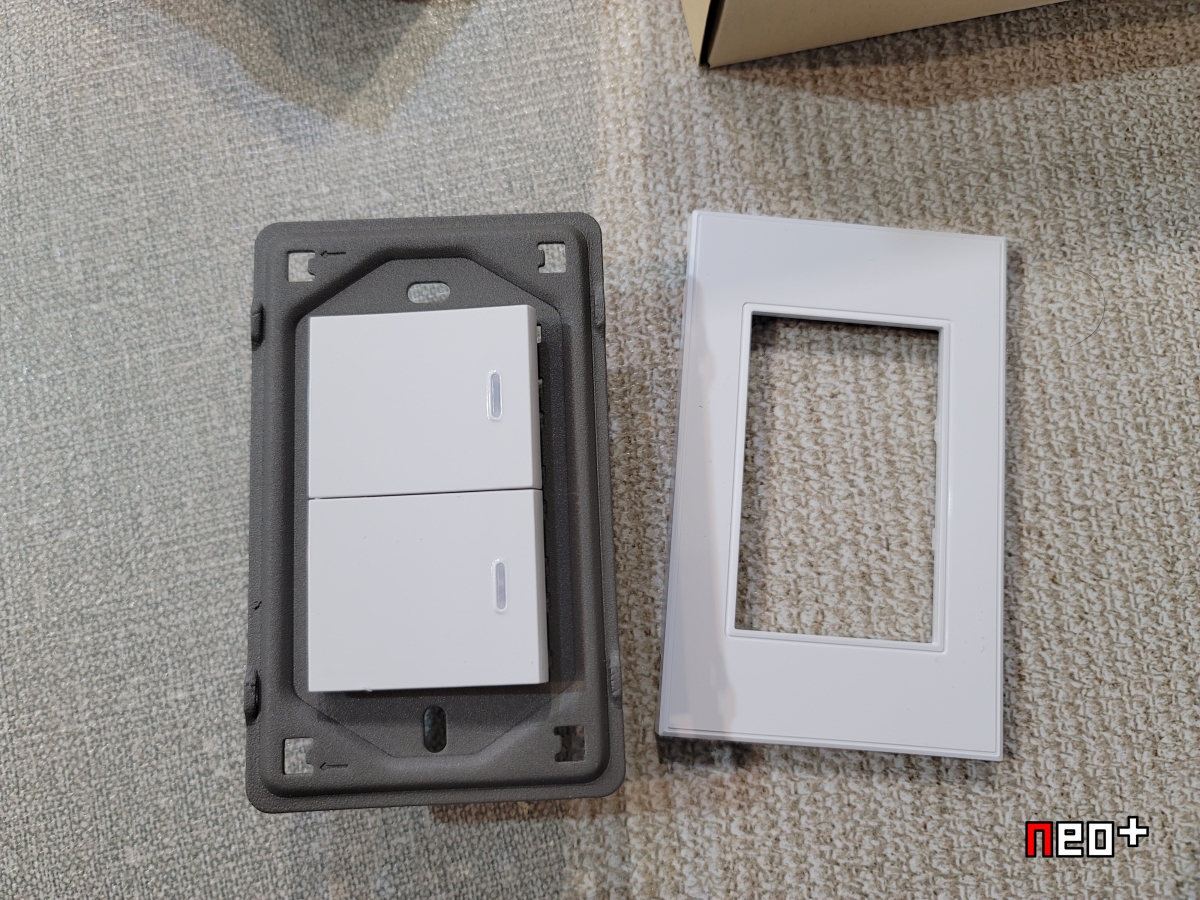

스위치 종류가 굉장히 많다.
특히 우리나라에서 흔히 쓰는 버튼 모양은 보통 가로로 있는 스위치가 많은데, 위와 같이 위아래로 되어 있는 스위치도 있다. 특히 물리버튼이냐 터치 버튼이냐가 호불호가 갈리는데 물리버튼을 선호해서 위와 같은 방식을 선택해서 장착해보았다.

뒷면에 해당제품의 스펙이 나와있다.
2.5G 와이파이를 지원해 제어가 가능하다.
해당 제품은 1구(1 GANG)제품에 중성선 필수 제품이 아니다.

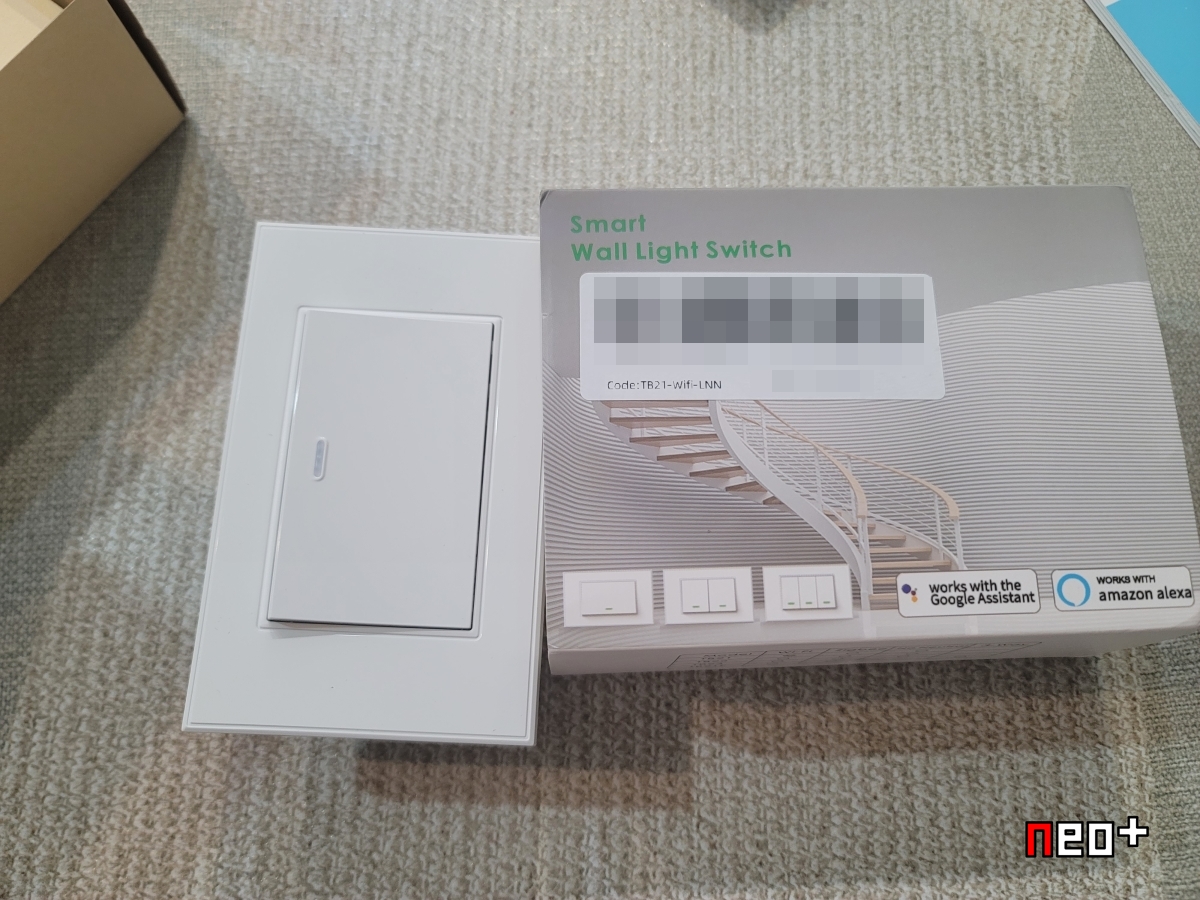

또 다른 제품 똑같이 1구(1GANG)이나 흔히 우리나라에서 자주 쓰는 스위치 방식이다.
이제품 역시 물리버튼이다.

자주 쓰이는 스위치와 비슷하다.
또한 작동 LED가 있어 색으로 작동유무를 알수 있다.
해당 제품은 전원 ON시 빨간색 LED, 전원 OFF시 녹색 LED가 나온다.

어느정도 사용후 만족해서 두번째 구매

총 3개를 구매했고 집에 있는 스위치에 맞게 구매했다.
1구(1 GANG), 2구(2 GANG), 3구(3 GANG)를 한개씩 구매

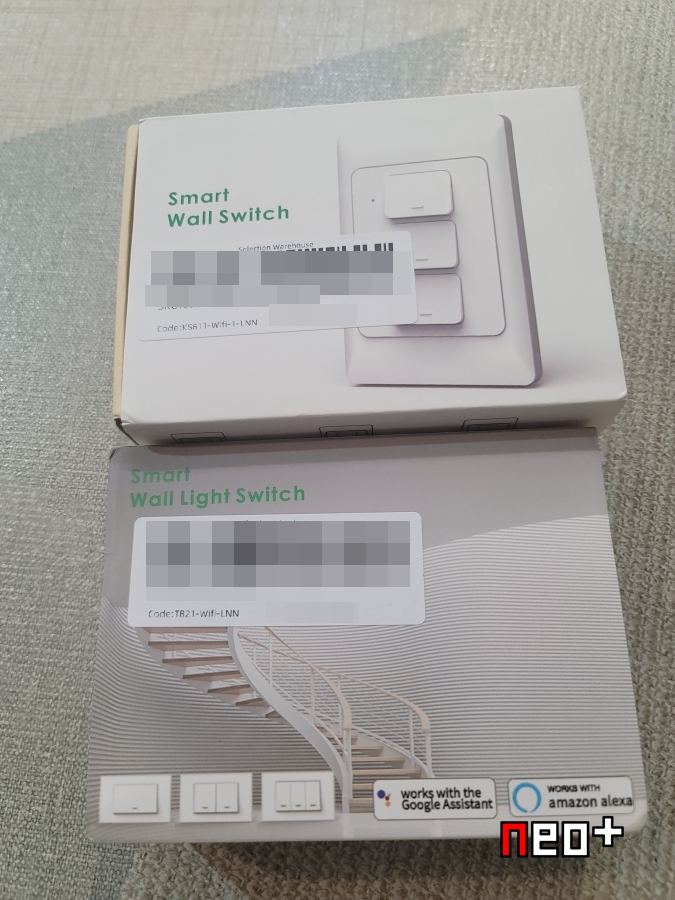

제품 겉상자 앞면

제품 겉상자 뒷면

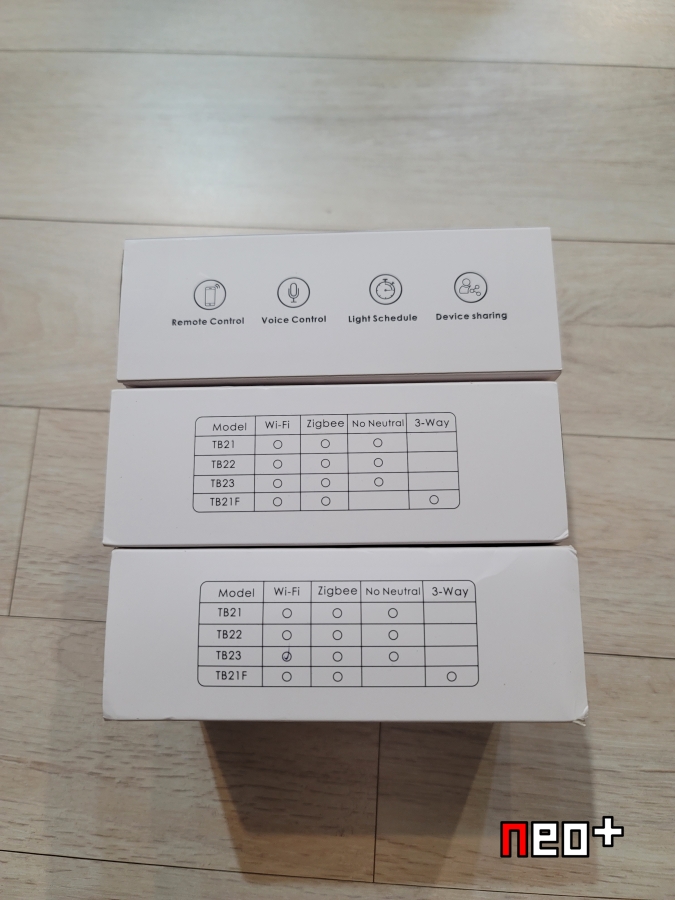

제품 겉상자 옆면
지원하는 통신방식과 내용이 나와있다.

속상자

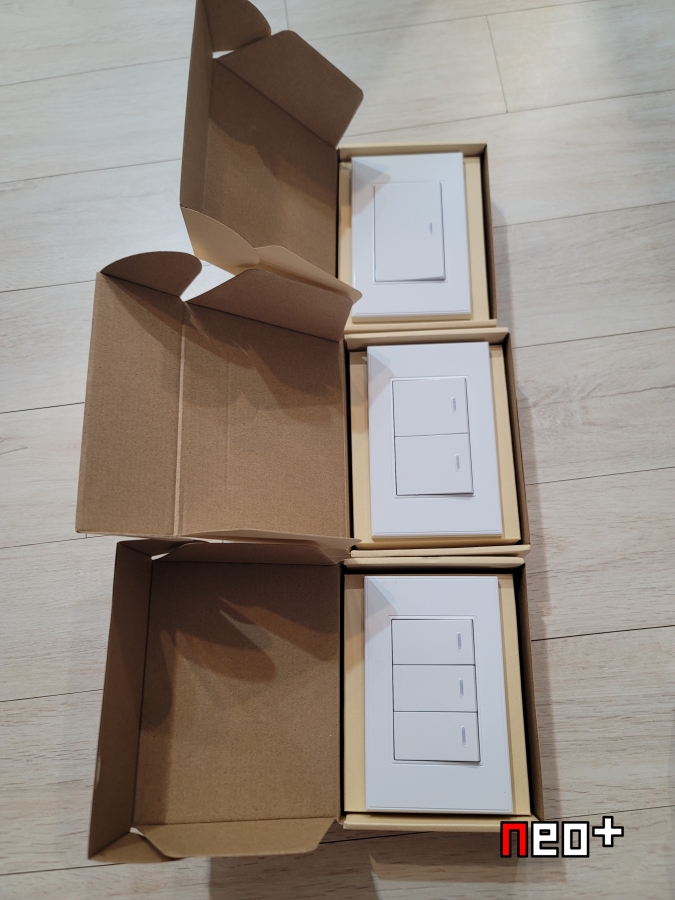

상자 개봉

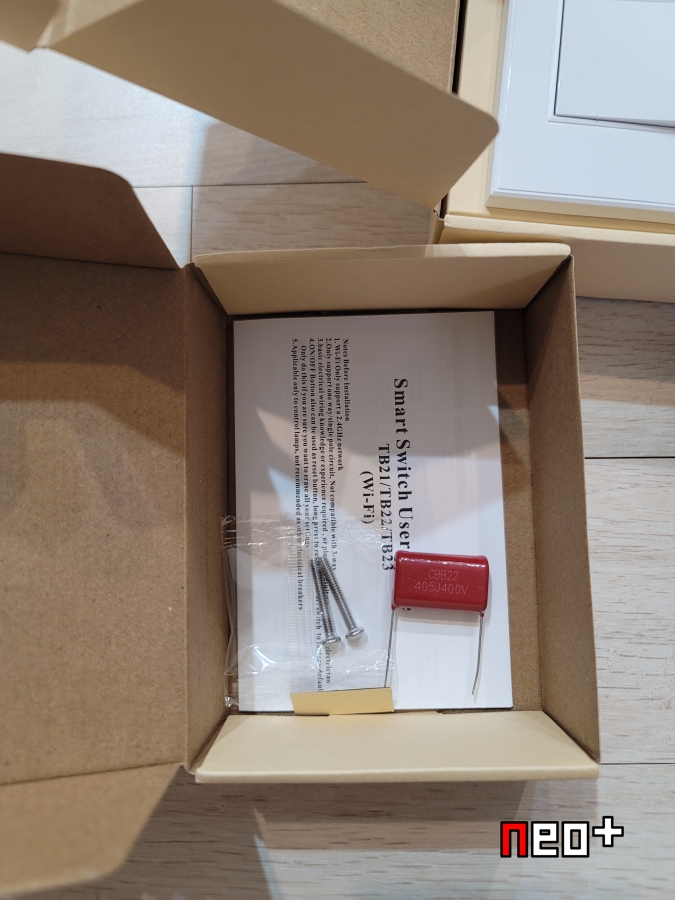

구성품으로 제품, 설명서, 볼트, 잔광콘덴서가 동봉되어있다.

내용물은 같다.

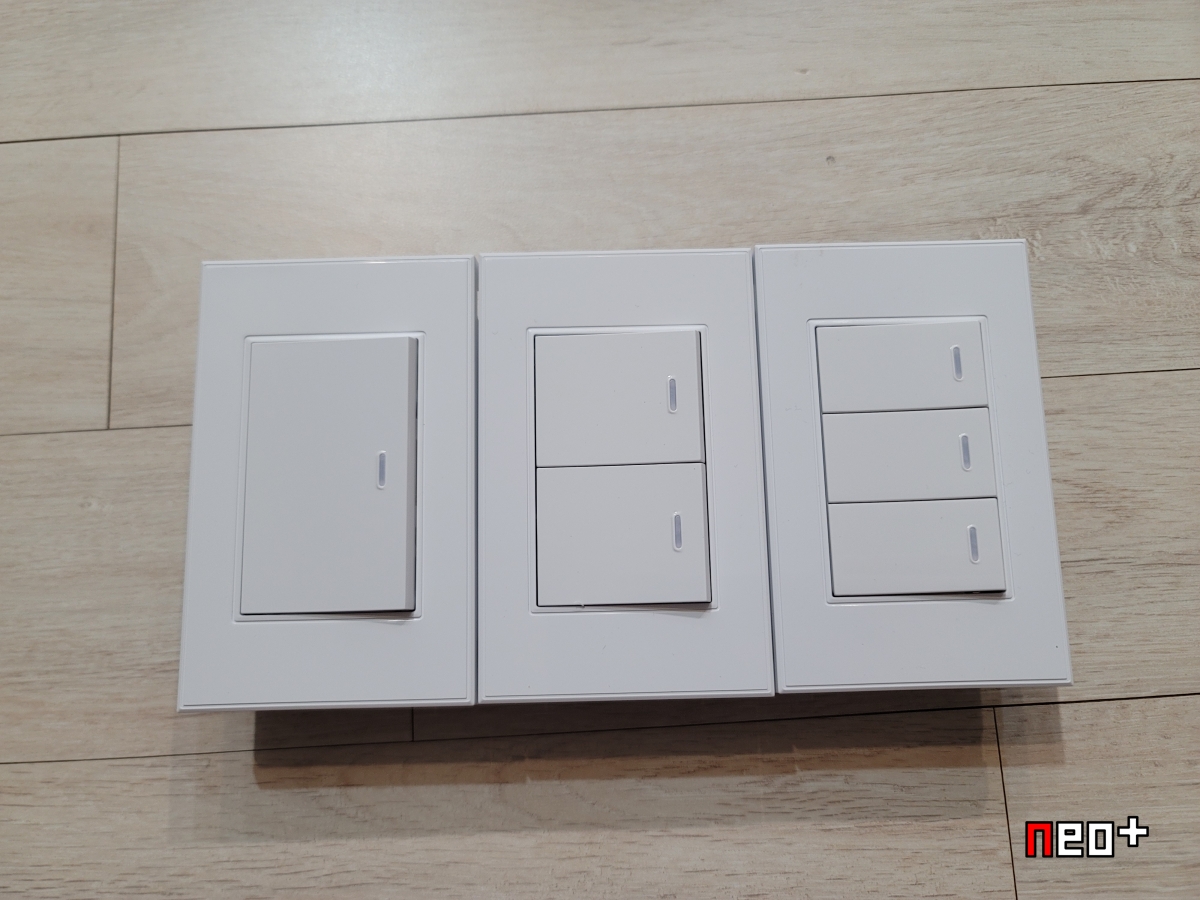

스위치 실물

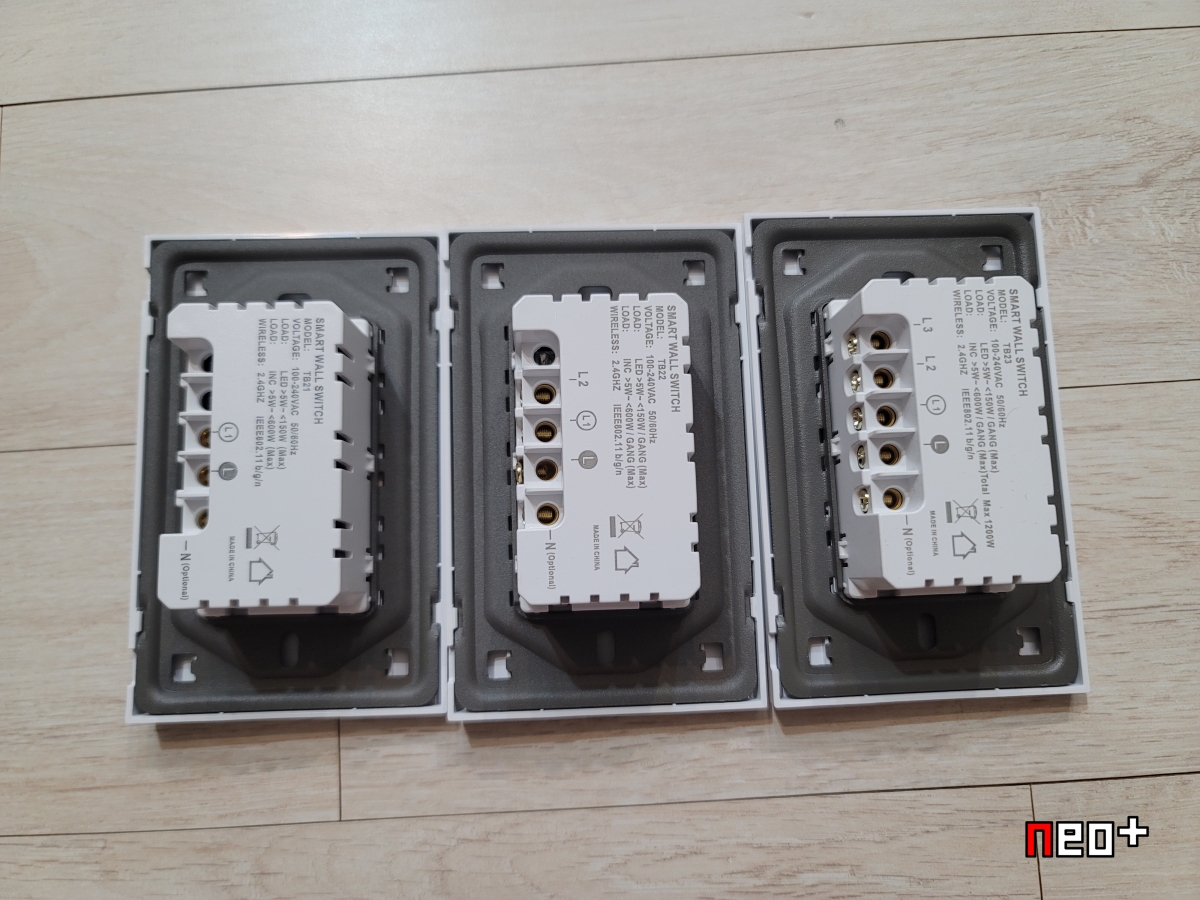

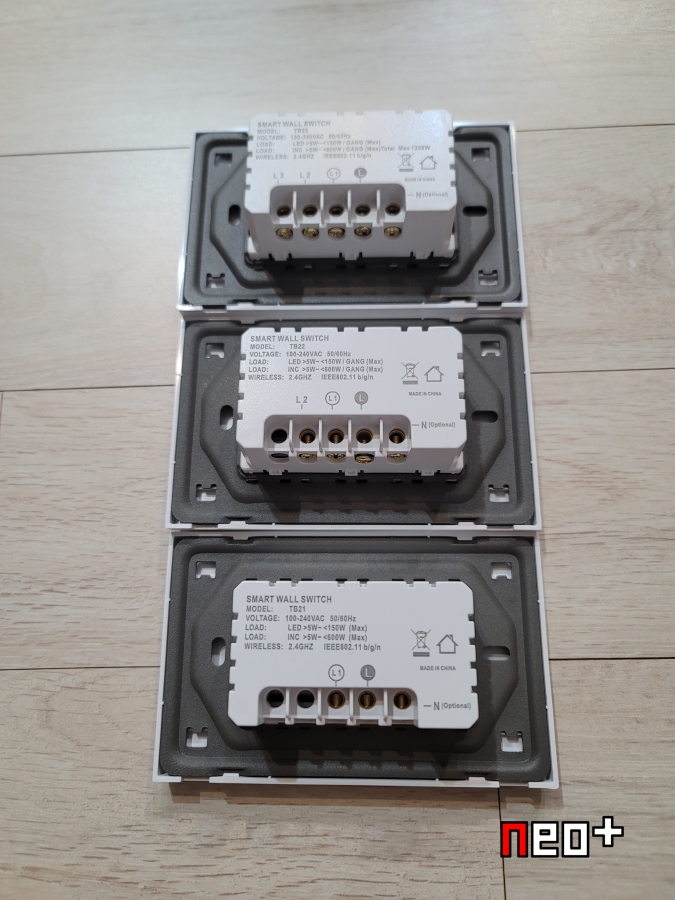

스위치 뒷면
사실상 똑같이 생겼는데 지원하는 스위치 버튼에 따라 차이가 있다.
흔히 쓰는 스위치의 전선 결착방식(단순히 꽂는 방식)과 다른 볼트로 조이는 방식이다.

뒷면 내용

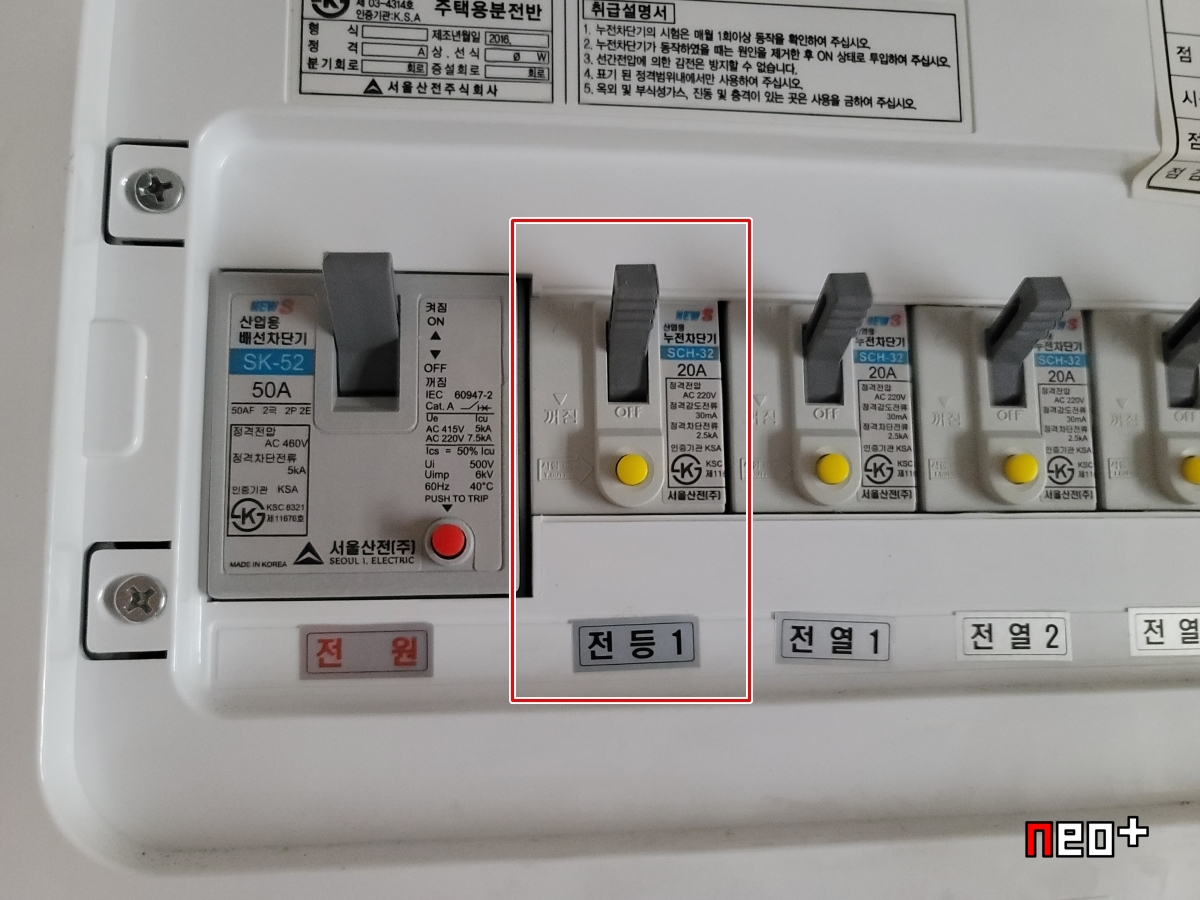

장착 전 안전을 위해 배전함으로 간다.

전등관련 차단기를 내린다.

기존에 사용하던 스위치
2구(2 GANG)짜리를 교체해 보겠다.
스위치별 표식을 해놨다.

교체할 스마트 스위치

기존 스위치 제거

위아래 볼트를 풀고

기존에 장착된 선을 뺀다.

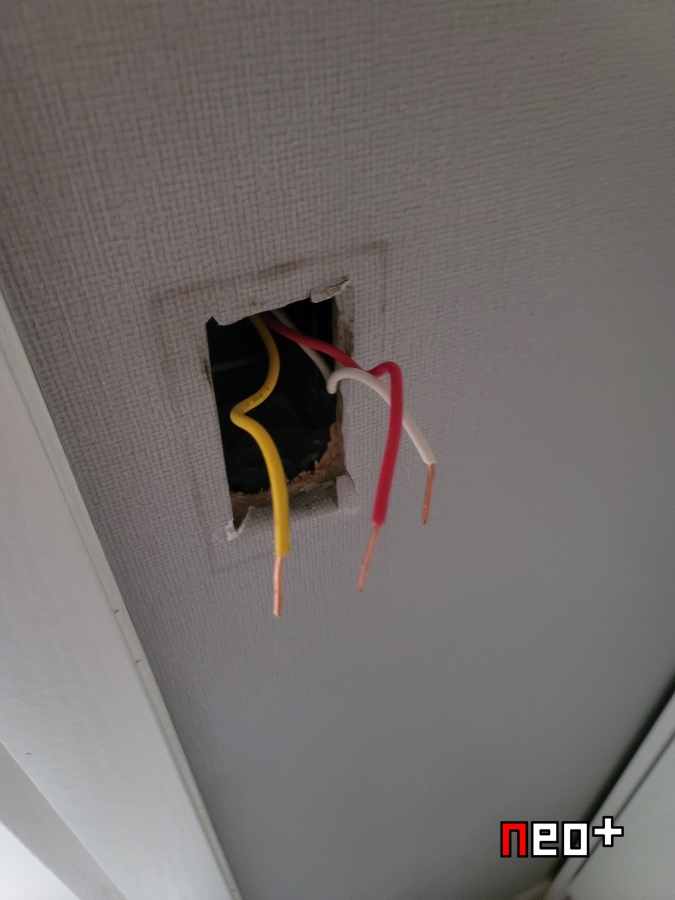

기존 스위치 제거 후 배선만 남았다.

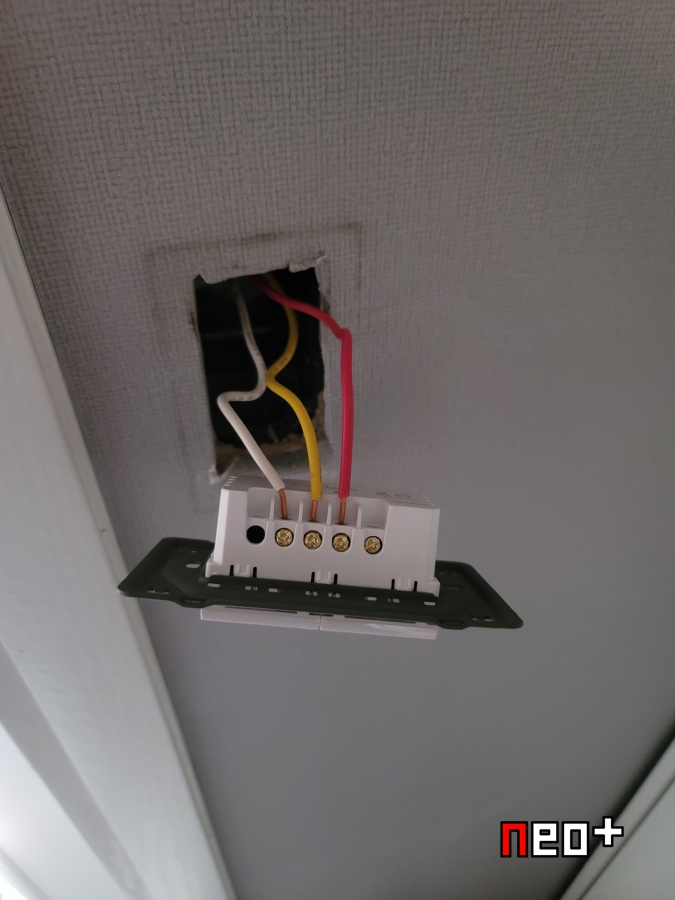

스마트 스위치 장착
십자 드라이버를 사용해서 선을 장착한다.

벽에 장착

배전함을 올려 작동 확인을 한다.

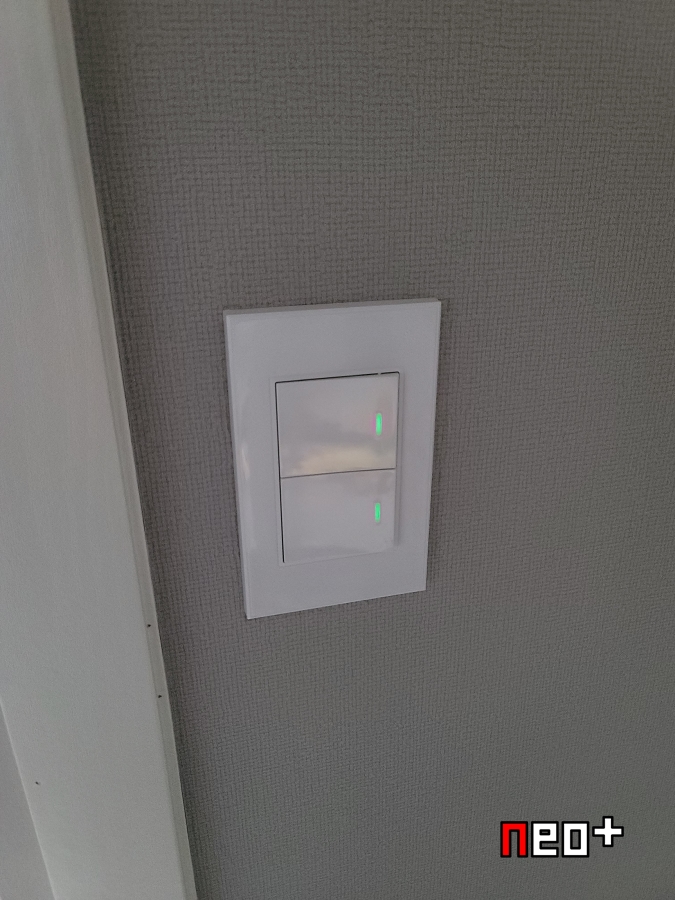

작동LED를 통해 정상작동 유무를 알수 있다.

전원을 ON 시 녹색LED에서 적색 LED로 변경된다.
(해당 사진에선 위는 전원 OFF상태, 아래는 전원 ON 상태)

3구(3 GANG) 스위치를 교체 해보기로 한다.
먼저 기존의 스위치를 제거한다.

장탈 전 배선 사진을 찍어두는게 좋다.

3구 스마트 스위치 장착

완전 조립전 테스트
정상 작동 된다.

작동 LED도 정상작동

교체 중 잔광이 발생하는 전등이 생겨서 동봉된 잔광 콘덴서를 장착했다.
장착후 잔광이 사라짐

설치된 스위치 모두 정상작동

이제 폰과 연동시켜보자.
투야(TUYA)어플을 실행하면 스위치가 감지되면서 추가 화면이 나온다.
추가 버튼을 누르면,,



사용할 WIFI SSID를 선택 후 연결해준다.
참고로 2.5G만 지원한다.(5G는 미지원)

추가 중

추가 완료

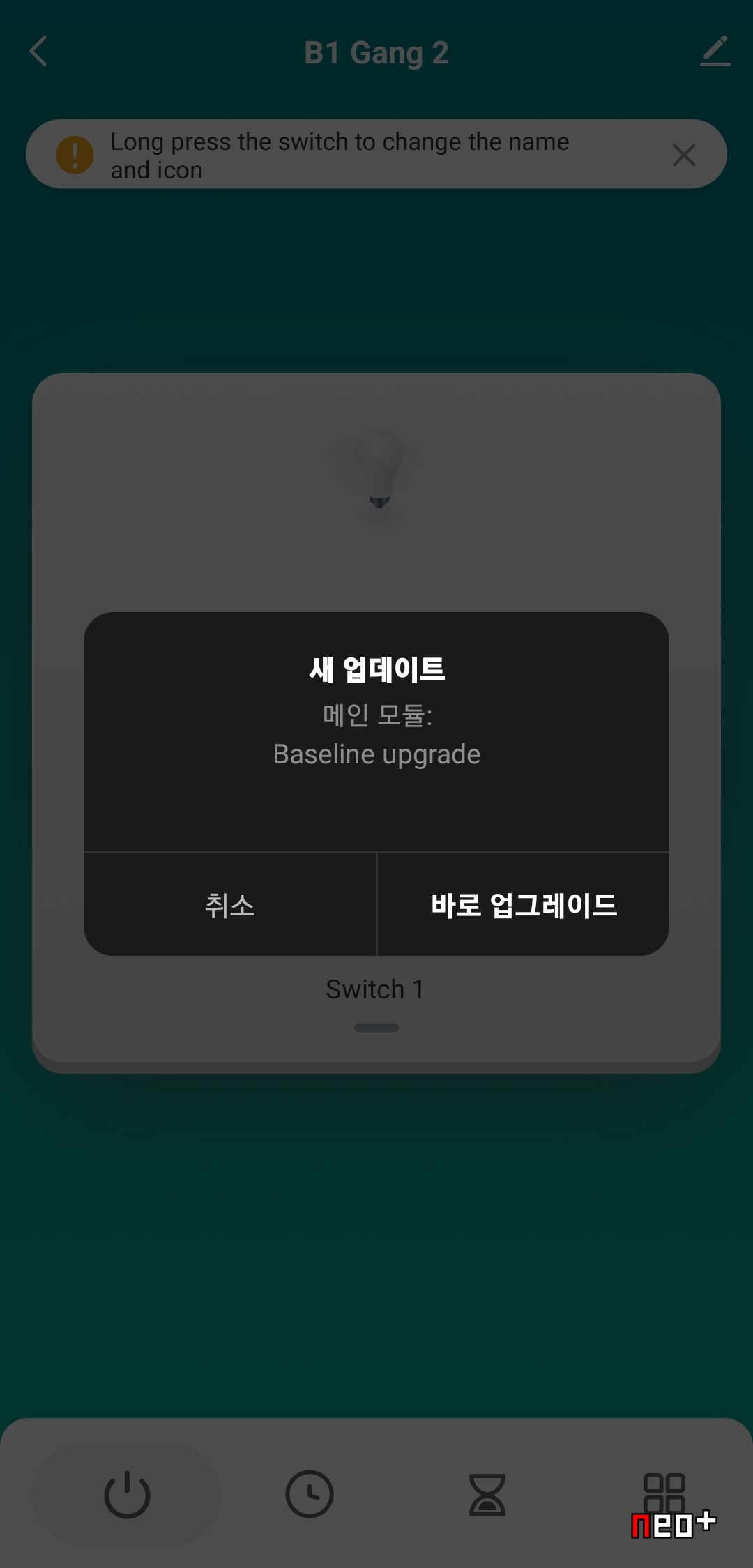

바로 펌웨어 업데이트를 한다.

업데이트 중



업데이트 완료 후 제품을 어플로 제어할수 있다.
(물론 실제 버튼을 눌러서 작동도 가능하다.)

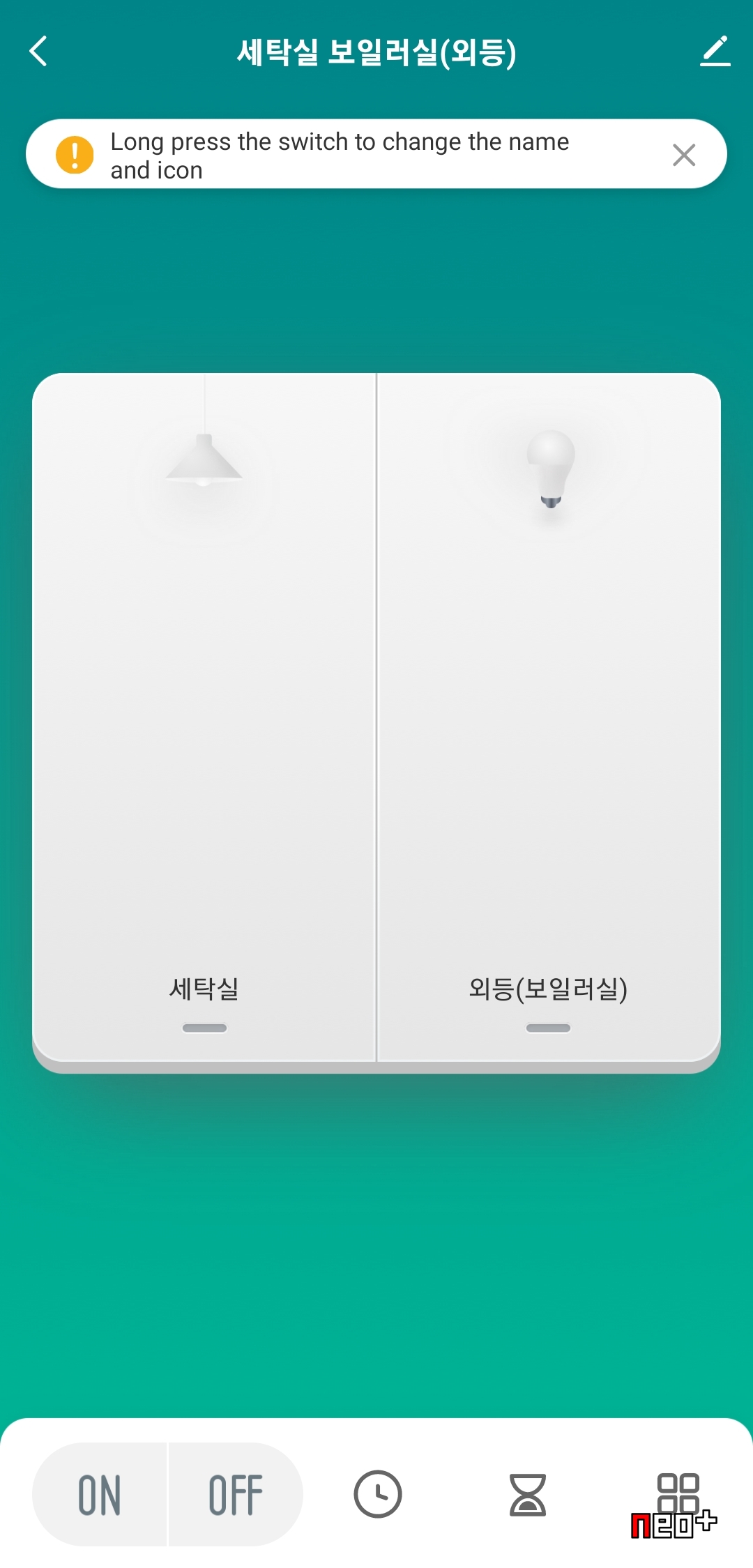

제품명과 스위치별 아이콘과 이름을 바꿔줄수 있다.

설치된 IOT 기기

각각의 상태가 나오고 작동시 거의 실시간으로 반영된다.





3구 스위치(현재는 모두 전원 OFF 중)

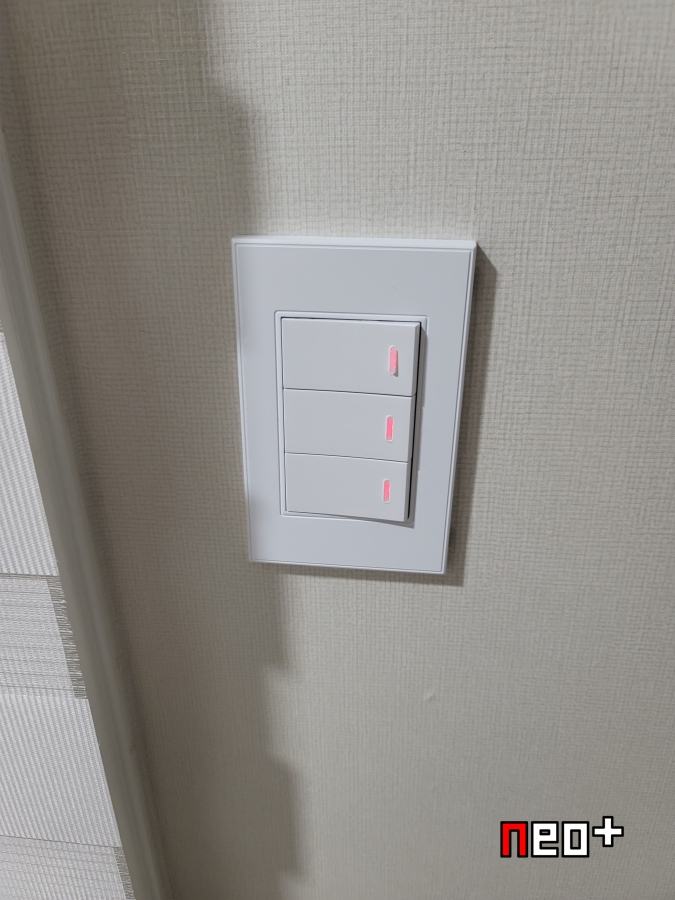

3구 스위치 작동 LED도 정상 작동된다.
(사진상 모두 ON이 되어 적색 LED로 나온다.)

해당 스위치에도 스위치별 표식을 해놨다.

https://youtube.com/shorts/fOl5sAqZ9SI?feature=share





실제 작동 장면(유튜브)



'당신의 뜻대로'에서 업로드한 동영상



실제 작동 장면(다음팟영상)
