[DIY] 올뉴모닝 도어 래치 어셈블리 교체(ALL NEW Morning DOOR Latch Assembly)

자동차 문이 잠기고 열고 할수 있는 장치를 도어 래치 어셈블리(ALL NEW Morning  DOOR Latch Assembly) 교체 작업이다.
대부분 차의 문은 4개(운전석 전방, 운전석 후방, 조수석 전방, 조수석 후방)가 있으니 왠만한 승용차 계열은 4개씩 들어가는 제품이다.

올뉴모닝(ALLNEW MORNING) 2011 ~ 2014년식 제품의 고질병 몰라도 하나씩 고장나더니 결국 4쪽 모두 교체하게 되었다.

증상은 어느순간부터 문이 잘 안닫힌다. 그러다가 문을 닫을때 유리 깨지는 소리가 들린다.
문을 닫을때 평상시 대로 하면 잘 안닫히고 힘을 주어야 닫히고 어느순간에 문은 닫히는데 열리지 않는 현상이 일어난다.
임시 방편으로 자동차문을 잠궜다가 열었다가 하면  열리지만 사실상 문을 못여는 상황이 더 많으므로 심각한 현상이다.

외부나 내부에서 열어도 동일증상으로 이럴땐 이 도어 래치 어셈블리를 교체하면 된다.

위에서 적었지만 특히 2011~2014년식 올뉴모닝은 고질적으로 일어나는 현상이다.
본인은 제일 많이 타는 운전석 전방이 처음에 나가고 그후 조수석 전방->조수석 후방 -> 운전석 전방순으로 문을 자주 열고 닫는순으로 고장났다.

두번은 오토큐(AUTO-Q)에서 교체했고 나머지 두번은 인터넷에서 부품을 구매해 직접 교체했다.



인터넷에서 주문한 도어 래치 어셈블리

품번
프론트 좌측-운전석 : 813101Y030
리어 좌측-운전석 : 814101Y020
프론트 우측-조수석 : 813201Y040
리어 우측-조수석 : 814201Y020

가격은 프론트가 상대적으로 비싸다.
프론트는 배송료 포함 3만원선, 리어는 배송료 포함 2만원선이다.

오토큐에서 교체하면 공임비 포함 7만원정도 받는다.

직접 교체하면 보통 30~1시간이면 한다.

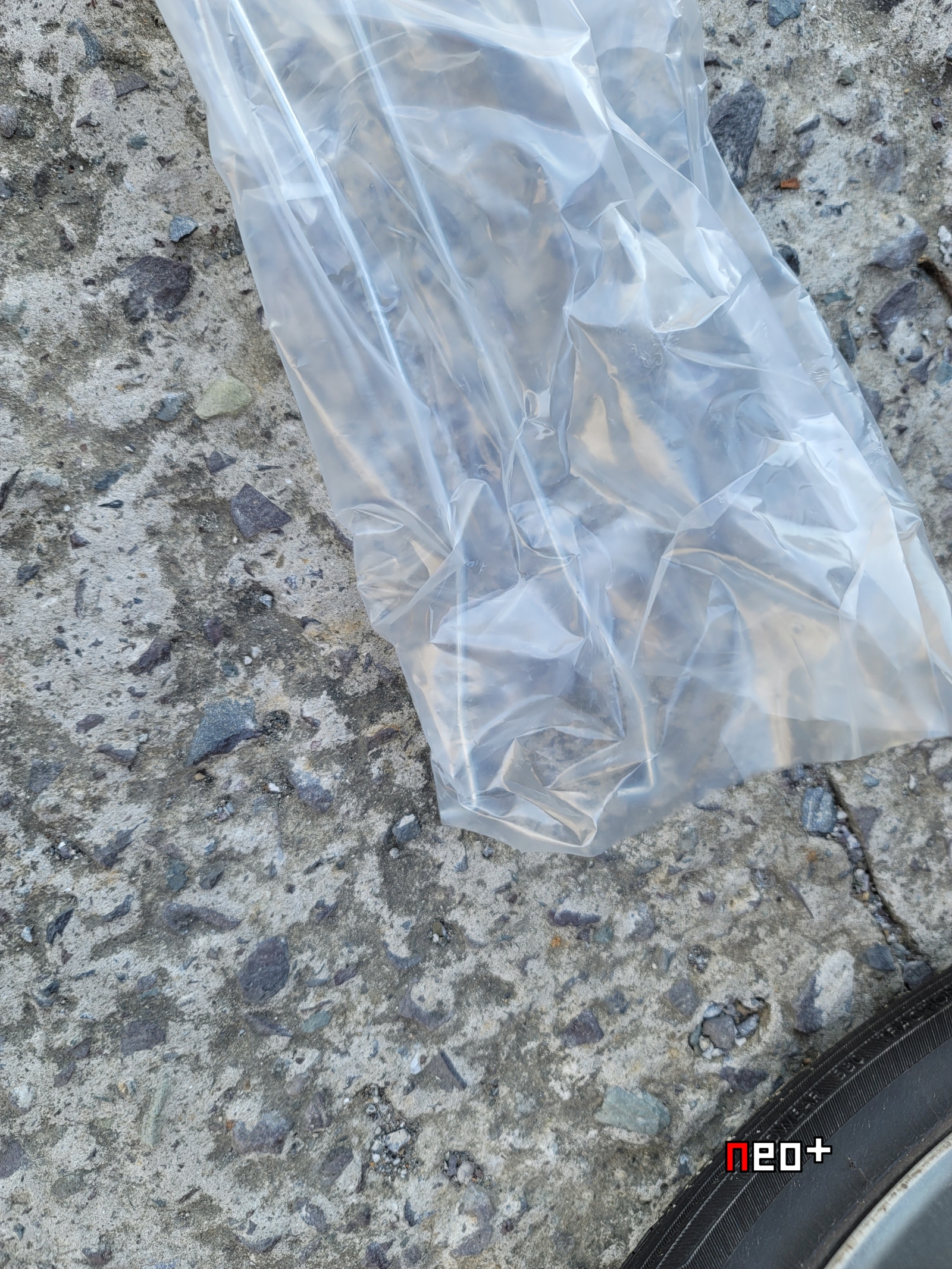

제품 모습

해당부위 문짝을 뜯어낸다.

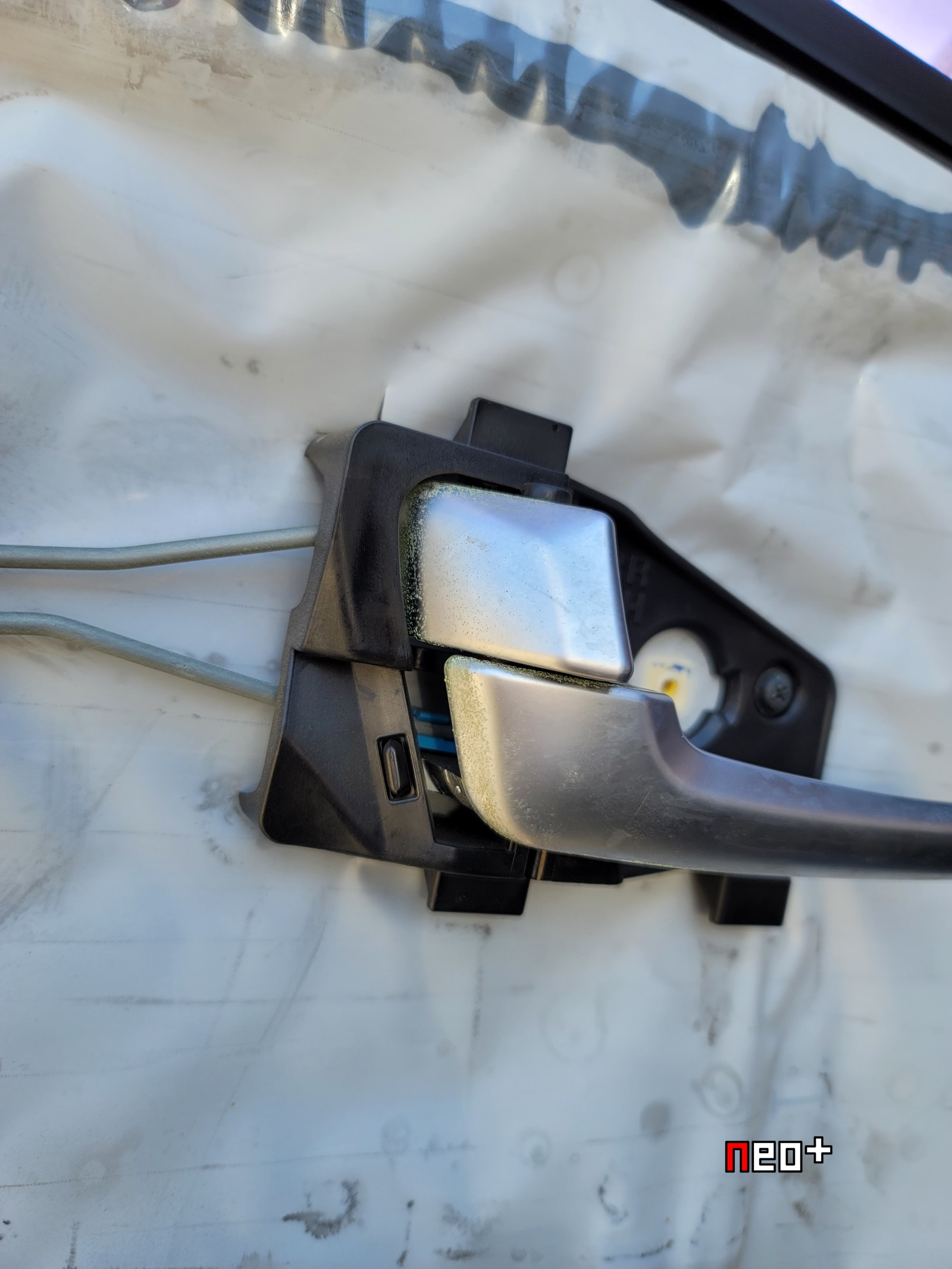

문짝을 뜯어낸 모습

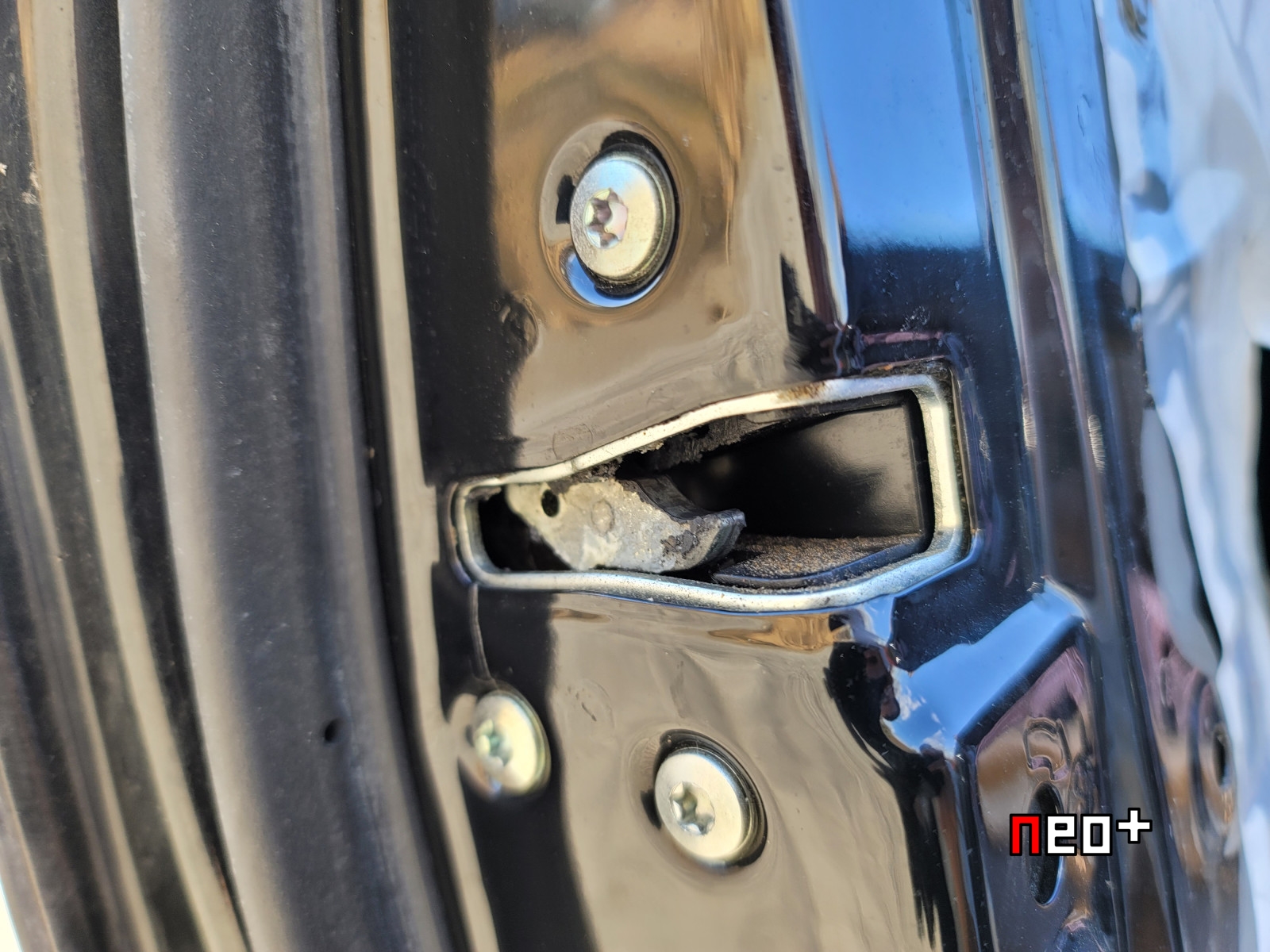

해당부위 나사를 푼다.

그 후 레버를 뺴고 래치 어셈블리 걸쇠를 푼다.

흡읍제를 제거해야하는데 그냥 칼로 잘라버렸다.

기존에 도어 래치 어셈블리
원래 그런건지 몰라도 손상되어 보인다.

도어 래치 어셈블리를 제거 했다.

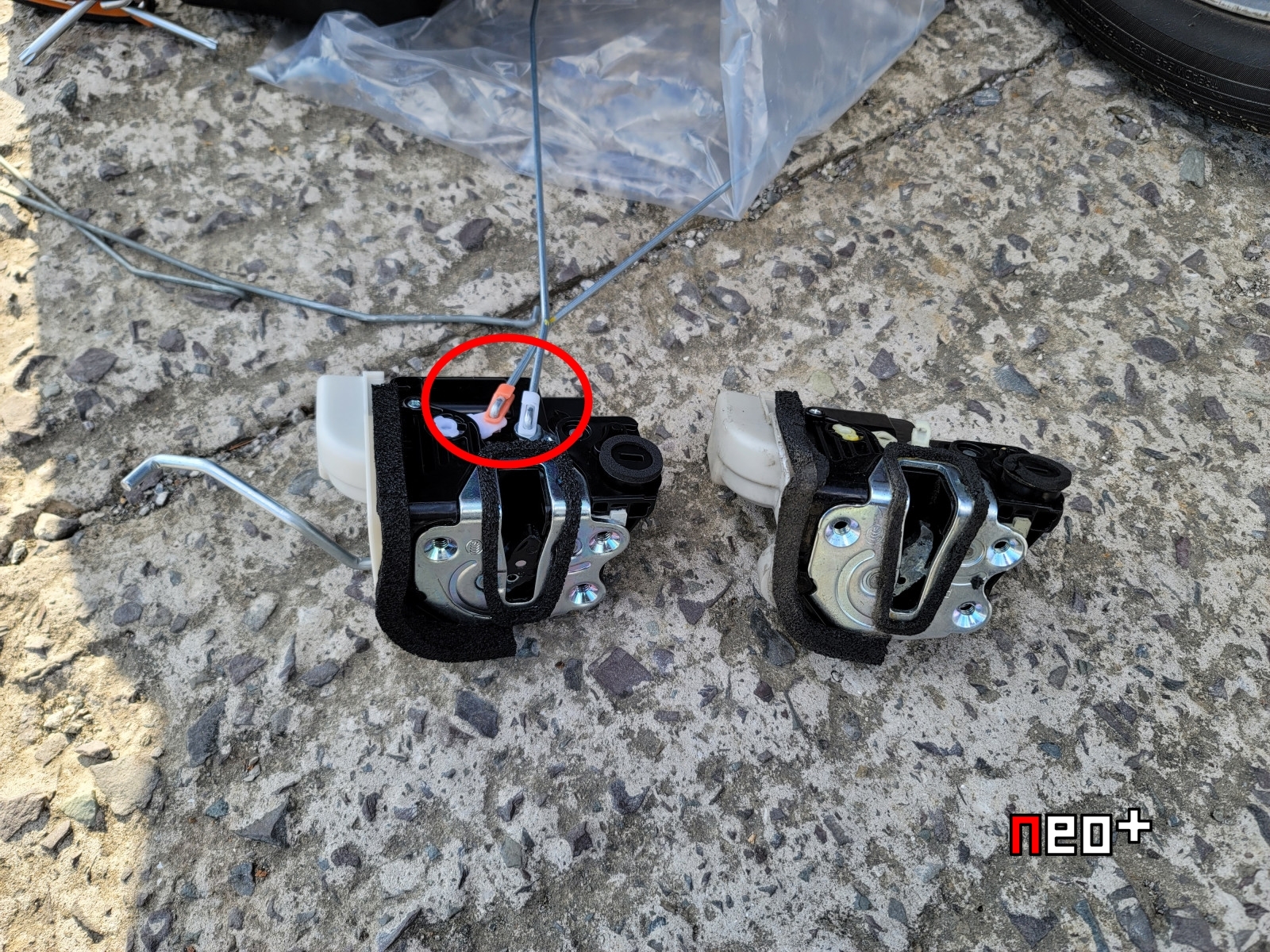

좌측은 새로 산 제품, 오른쪽은 장탈한 제품

위에 빨간색 동그라미는 해당부위를 빼고 장착하면 편하다..
